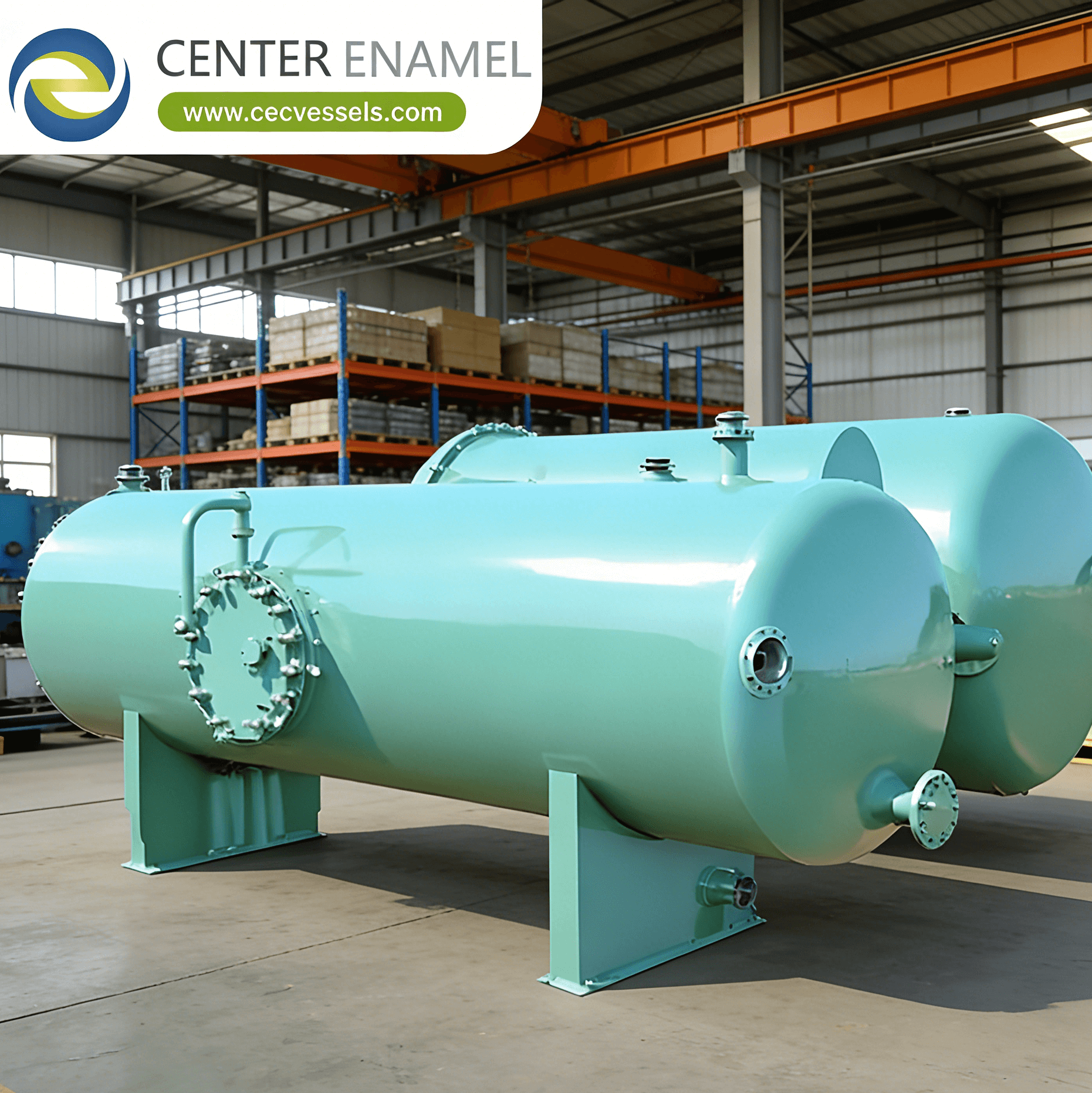

Bình áp suất chiết xuất là gì? Thiết kế, Nguyên lý & Ứng dụng

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 2000
Thời gian giao hàng: 2 tháng
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 200 bộ / ngày

Thông tin chi tiết

Mô tả sản phẩm

Đồ áp suất khai thác là gì?

Trả lời câu hỏi chính:Một bình áp suất chiết xuất là gì và làm thế nào để nó thực hiện chiết xuất dung môi hoặc chất lỏng siêu phê phán dưới áp suất được kiểm soát?An extraction pressure vessel is an ASME Section VIII-coded pressure-rated container that enables the transfer of target solutes from a solid or liquid feed into a solvent phase by manipulating pressure, nhiệt độ và khu vực tiếp xúc giao diện.38 MPa) nơi mật độ dung môi gần với mật độ của chất lỏng trong khi duy trì độ lan giống như khíCác bình chiết xuất chất lỏng-lỏng sử dụng máy hòa trộn hoặc cột xung ở 0,1-4 MPa để đạt được hệ số phân phối (Kd) 5-500 để phục hồi dung dịch hiệu quả.

1Nguyên tắc hoạt động cơ bản của các bình áp suất khai thác

Hiệu suất chiết xuất đạt được trong một bình áp suất phụ thuộc vào sự cân bằng nhiệt động lực giữa các pha, động học chuyển giao khối lượng giao diện,và các điều kiện thủy động học kiểm soát sự hình thành giọt và hợp nhất.

  • **Cân bằng phân phối nhiệt động học:**Lực thúc đẩy cơ bản cho việc chiết xuất là hệ số phân phối Kd = Csolute,extract / Csolute,raffinate, được điều chỉnh bởi luật phân phối Nernst.mật độ dung môi và do đó khả năng hòa tan được điều khiển trực tiếp bởi áp suất: trên 7,38 MPa ở 31,1 °C, CO2 đi vào vùng siêu quan trọng, nơi những thay đổi áp suất nhỏ (ví dụ, từ 10 đến 30 MPa) có thể làm tăng độ hòa tan một thứ tự lớn.A / Kd, B xác định hiệu quả tách giữa các hợp chất mục tiêu và không mục tiêu.
  • ** Động học truyền khối lượng giao diện: **Tốc độ chuyển dung dịch được điều chỉnh bởi lý thuyết hai màng: N = kLa·(C* - Cb), trong đó kLa là hệ số chuyển khối lượng thể tích (thường là 0,01-0,1 s−1 cho các hệ thống lỏng-lỏng),C * là nồng độ cân bằng tại giao diệnSố Weber (We) = ρ·v2·d/σ đặc trưng cho sự phân rã nhỏ giọt trong các bình trộn; duy trì We > 6 đảm bảo phân tán thành nhỏ giọt 0.5-3 mm đường kính cho diện tích giao diện tối ưuTrong chiết xuất siêu phê phán, độ khuếch tán 10−7 cm2/s (10-100 × dung môi lỏng) tăng tốc sự khuếch tán bên trong hạt.
  • ** Phân tách pha được điều khiển áp suất:**Trong chiết xuất chất lỏng siêu phê phán, giảm áp suất trong bình tách (từ áp suất chiết xuất lên 3-5 MPa) làm cho CO2 nhấp nháy,giảm sức mạnh dung môi của nó và kết thúc dung dịch chiết xuấtPhương pháp chuyển động áp suất này loại bỏ nhu cầu khử hấp thụ nhiệt, bảo quản các hợp chất không ổn định nhiệt như tinh dầu (đã phân hủy trên 60 ° C) và dược phẩm.Nguyên tắc *Marcet* (mối quan hệ P-T dọc theo vỏ pha) điều chỉnh thiết kế các bộ tách đa giai đoạn.
2Các loại bình áp suất khai thác chính

Các thùng áp suất chiết xuất công nghiệp được cấu hình theo mô hình tiếp xúc giữa các giai đoạn thức ăn và dung môi.và các ứng dụng chế biến hóa học:

  • **Đồ khai thác CO2 siêu phê phán:**Những bình áp suất cao ASME (thiết kế 7,4-48 MPa, hoạt động 40-80 ° C) chiết xuất thực vật, dược phẩm và hợp chất cấp thực phẩm bằng cách sử dụng CO2 siêu phê phán như một dung môi có thể điều chỉnh.Khối lượng của tàu từ 50 L (phi công) đến 5 LCác giỏ bên trong chứa vật liệu thức ăn rắn; thức ăn lỏng sử dụng các cột đóng gói với đóng gói có cấu trúc.Nguyên tắc *Marcet* hướng dẫn thiết kế bộ tách cho áp suất dao động lắng đọng của dung dịch chiết xuất.
  • ** Tàu khai thác hỗn hợp-đặt:**Những bình áp suất ngang hoặc dọc (0,1-4 MPa thiết kế) kết hợp một buồng trộn với một khu vực lắng đọng trọng lực trong một vỏ mã ASME duy nhất.5) ở 200-600 RPM phân tán pha dung môi thành giọt 0.5-3 mm, đạt được các giá trị kLa của 0,02-0,08 s-1. Thời gian cư trú của người định cư 15-30 phút cho phép hợp nhất pha.Các chuỗi nhiều giai đoạn gồm 3-10 đơn vị trộn-thả đạt được 99%+ chiết xuất với hệ số phân phối Kd > 10.
  • ** Các tàu thu hút cột xung:**Các cột áp suất dọc cao (0,5-3 MPa, H / D = 8-15) sử dụng các đống đĩa quay trở lại hoặc xung không khí (tần số 1-3 Hz,Phạm vi 6-25 mm) để tạo ra sự phân tán nhỏ giọt được kiểm soát mà không cần khuấy động cơ họcNguồn năng lượng xung đầu vào duy trì số Weber trong phạm vi tối ưu cho sự phá vỡ giọt.Năng lượng thông lượng từ 5-100 m3/h đạt được với cột tấm sàng có diện tích mở 20% và khoảng cách tấm 50-100 mm, thích hợp cho chế biến nhiên liệu hạt nhân và tách đất hiếm.
Các loại bình nén áp suất so sánh

Loại tàu

Cơ chế chiết xuất

Áp suất hoạt động

Hiệu quả

Thùng CO2 siêu phê phán

Chất dung môi siêu phê phán có mật độ điều chỉnh

7.4-48 MPa (40-80°C)

90-98% (2-4 giờ lô)

Tàu pha trộn-thả

Liên lạc L-L phân tán của tua-bin

0.1-4 MPa

99%+ (3-10 giai đoạn cascade)

Tàu cột xung

Phân tán giọt xung

0.5-3 MPa (1-3 Hz)

95-99% (H/D 8-15)

Câu hỏi thường gặp (FAQ) Hỏi: Tại sao CO2 siêu phê phán được ưa thích hơn các dung môi hữu cơ cho các bình áp suất chiết xuất?

A: Supercritical CO2 cung cấp sức mạnh dung môi có thể điều chỉnh thông qua điều chỉnh áp suất, hoạt động không dễ cháy (không có nguy cơ hơi hữu cơ),không còn dư dung môi trong sản phẩm chiết xuất (CO2 bay hơi hoàn toàn khi giảm áp), và nhiệt độ hoạt động nhẹ (31,1-80 ° C) bảo quản các hợp chất nhạy cảm về nhiệt.và chiết xuất mỹ phẩm khi các dư lượng dung môi hữu cơ được quy định theo giới hạn ICH Q3C.

Hỏi: Tỷ lệ phân phối là gì và tại sao nó quan trọng đối với thiết kế thùng khai thác?

A: hệ số phân phối Kd = C (phase chiết xuất) / C (phase tinh chế) định lượng mức độ phân chia dung dịch thành pha dung môi.Kd > 10 cho thấy chiết xuất thuận lợi và cho phép ít giai đoạn cân bằng hơn. Độ chọn lọc α = Kd ((target) / Kd ((impurity) xác định tính cụ thể tách biệt. Các nhà thiết kế tàu sử dụng Kd để tính toán số bước lý thuyết thông qua phương trình Kremser,trực tiếp đo kích thước của thác máy trộn-thả hoặc chiều cao cột.

Hỏi: Làm thế nào để quản lý sự hợp nhất pha trong các bình chiết xuất máy trộn-nền?

A: Sự coalescence trong phần định cư được thúc đẩy bằng cách duy trì thời gian cư trú 15-30 phút, cung cấp một vùng yên tĩnh với số Reynolds < 200 (dòng chảy laminar),và lắp đặt tấm hợp nhất hoặc đệm lưới làm tăng tần suất va chạm giọt nước. Mức độ giao diện được điều khiển bởi một bộ truyền cấp độ (LT) điều chỉnh van đầu ra ngoài pha nặng.có thể áp dụng liều lượng khử bột hoặc hợp nhất điện tĩnh.

Q: Những quy định an toàn nào được yêu cầu cho các thùng khai thác CO2 siêu quan trọng?

A: Các thùng CO2 siêu phê phán được thiết kế với 48 MPa yêu cầu chứng nhận ASME Phần VIII Phần 1 hoặc Phần 2, giảm áp suất đĩa nổ với mức 110% áp suất thiết kế,Khóa tự động để xác minh khóa cửa (không áp lực với cửa mở), máy phát hiện rò rỉ CO2 với ngưỡng báo động 1% v/v và thông gió khẩn cấp đến một vị trí an toàn bên ngoài.thường đạt được 95%+ khôi phục CO2.
