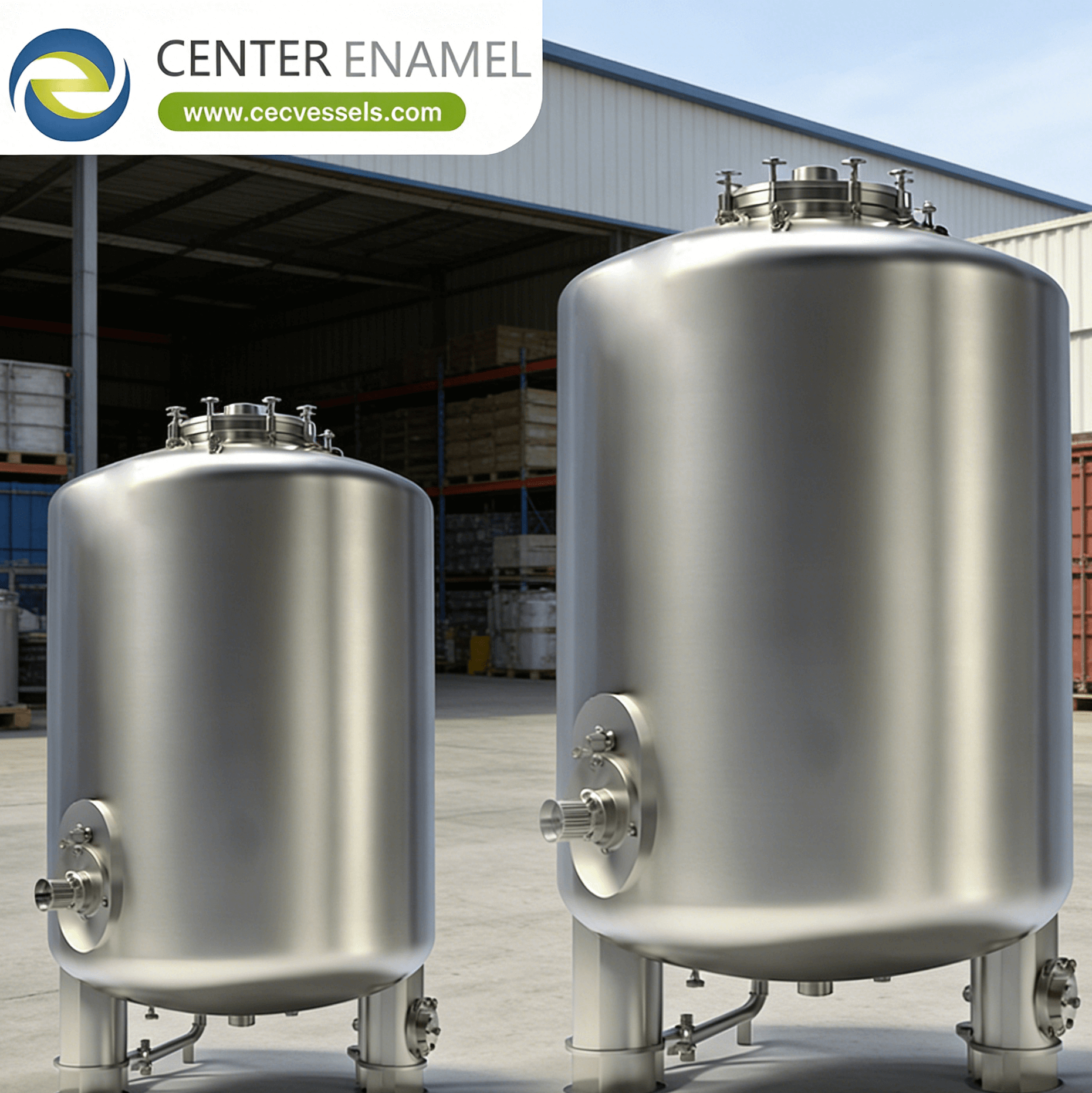

Giải pháp bình áp lực là gì? Kỹ thuật, Tích hợp & Ứng dụng
Trả lời câu hỏi cốt lõi: Giải pháp bình áp lực là gì, và nó mở rộng như thế nào từ một bình đơn lẻ đến toàn bộ hệ thống kỹ thuật và hỗ trợ vòng đời? Giải pháp bình áp lực là một gói kỹ thuật tích hợp cung cấp một hệ thống quy trình được định mức áp lực đầy đủ chức năng — không chỉ bình theo tiêu chuẩn ASME, mà còn thiết kế quy trình (PFD, P&ID, đánh giá HAZOP với hơn 100 nút sai lệch), chế tạo (Tem U ASME với khả năng truy xuất nguồn gốc vật liệu đầy đủ), hệ thống phụ trợ (thiết bị đo, đường ống, van, bơm, bộ trao đổi nhiệt), lắp ráp theo mô-đun (giảm lắp đặt tại hiện trường 40-60%), vận hành trọn gói (IQ/OQ/PQ theo ISA-TR84), và hỗ trợ vòng đời (phụ tùng, kiểm tra, chương trình RBI). Được cung cấp thông qua các mô hình EPC hoặc EPCM với thời gian 6-18 tháng và đảm bảo hiệu suất 95-98% năng suất thiết kế, phương pháp giải pháp đảm bảo trách nhiệm giải trình duy nhất trong toàn bộ vòng đời tài sản.
Giải pháp bình áp lực tích hợp nhiều lĩnh vực kỹ thuật — quy trình, cơ khí, điện, thiết bị đo, và kết cấu — thành một sản phẩm phối hợp. Ba nguyên tắc chi phối việc tích hợp giải pháp thành công:
· **Tích hợp Thiết kế Quy trình và An toàn (HAZOP/SIL):** Giải pháp bắt đầu với thiết kế quy trình: PFD (Sơ đồ Lưu trình Quy trình) xác định cân bằng khối lượng và cân bằng nhiệt, tiếp theo là P&ID (Sơ đồ Ống và Thiết bị đo) chi tiết tất cả thiết bị, đường ống, van, thiết bị đo và logic điều khiển. Một nghiên cứu *HAZOP (Nghiên cứu Rủi ro và Khả năng Vận hành)* xem xét có hệ thống hơn 100 nút sai lệch (ví dụ: 'lưu lượng nhiều hơn', 'nhiệt độ thấp hơn', 'lưu lượng ngược') với các từ khóa hướng dẫn để xác định các mối nguy hiểm có thể xảy ra. Các mối nguy hiểm được xác định yêu cầu bảo vệ bằng thiết bị đo được định lượng thông qua *LOPA (Phân tích Lớp Bảo vệ)*, và *Mức Độ An Toàn Tích Hợp (SIL)* được chỉ định theo IEC 61511: SIL 1 (giảm rủi ro 10-100 lần), SIL 2 (100-1.000 lần), hoặc SIL 3 (1.000-10.000 lần). Hệ thống xả áp của bình (PSV/PRV theo API 520/521) được định cỡ cho kịch bản xả nguy hiểm nhất, với điểm đặt bằng hoặc thấp hơn MAWP.
· **Lắp ráp Mô-đun và Tiền Vận hành:** Khi điều kiện tại công trường cho phép, giải pháp được cung cấp dưới dạng gói mô-đun: bình, đường ống, thiết bị đo, van và thép kết cấu được lắp ráp sẵn trên khung đế chung trong môi trường xưởng được kiểm soát. Phương pháp này giảm 40-60% nhân công tại hiện trường (giai đoạn tốn kém và khó kiểm soát nhất), vì việc chế tạo tại xưởng cho phép hàn tự động, NDE được kiểm soát và tiến độ không phụ thuộc thời tiết. Các hoạt động tiền vận hành (kiểm tra thủy lực, kiểm tra vòng lặp, hiệu chuẩn thiết bị đo, kiểm tra chức năng) được hoàn thành tại xưởng, do đó phạm vi công việc tại hiện trường chỉ giới hạn ở việc đặt móng, kết nối tiện ích và hàn nối. *Các gói mô-đun* có trọng lượng lên tới 30-40 tấn và kích thước 3,5x12 m có thể vận chuyển bằng đường bộ, các mô-đun lớn hơn yêu cầu vận chuyển bằng SPMT hoặc vận chuyển bằng sà lan mô-đun.
· **Vận hành Trọn gói và Đảm bảo Hiệu suất:** Vận hành tuân theo một trình tự có cấu trúc: Xác minh Lắp đặt (IQ) xác nhận thiết bị được lắp đặt khớp với bản vẽ P&ID và bản vẽ đẳng cự; Xác minh Vận hành (OQ) kiểm tra các vòng lặp và hệ thống riêng lẻ trong điều kiện không tải hoặc kiểm tra bằng nước; Xác minh Hiệu suất (PQ) vận hành hệ thống ở điều kiện thiết kế với chất lỏng quy trình thực tế, xác nhận rằng năng suất, chất lượng sản phẩm và tiêu thụ tiện ích đáp ứng đảm bảo hiệu suất. ISA-TR84.00.07 cung cấp khuôn khổ cho việc vận hành hệ thống thiết bị đo an toàn. *Đảm bảo hiệu suất* 95-98% năng suất thiết kế (với các biên độ chấp nhận được xác định về tiêu thụ tiện ích và thông số sản phẩm) đặt rủi ro thiết kế và chế tạo lên nhà cung cấp giải pháp, khuyến khích kỹ thuật mạnh mẽ và chế tạo chất lượng thay vì tuân thủ tối thiểu tiêu chuẩn.
Giải pháp bình áp lực được cung cấp thông qua các mô hình khác nhau về phân bổ phạm vi, chuyển giao rủi ro và sự tham gia của khách hàng. Ba mô hình đại diện cho phổ các phương pháp cung cấp thương mại:
· **EPC (Kỹ thuật-Mua sắm-Xây dựng) Giao hàng Trọn gói:** Trong mô hình này, nhà cung cấp giải pháp chịu trách nhiệm hoàn toàn về thiết kế kỹ thuật, mua sắm thiết bị, xây dựng và vận hành. Khách hàng cung cấp gói công nghệ quy trình (dữ liệu của nhà cấp phép) hoặc đặc tả hiệu suất, và nhà thầu EPC cung cấp một cơ sở sẵn sàng hoạt động, trọn gói. Thời gian giao hàng EPC từ 12-18 tháng (cho một đơn vị quy trình hoàn chỉnh) hoặc 6-12 tháng (cho một gói mô-đun) bao gồm giai đoạn kỹ thuật 6 tháng, mua sắm 4-8 tháng và xây dựng/vận hành 4-6 tháng. Đảm bảo hiệu suất thường bao gồm năng suất (95-98%), chất lượng sản phẩm (tuân thủ thông số kỹ thuật) và tiêu thụ tiện ích (±5% thiết kế). Mô hình này chuyển giao nhiều rủi ro nhất cho nhà cung cấp nhưng mang lại cho khách hàng trách nhiệm giải trình duy nhất và sự chắc chắn về giá cố định.
· **EPCM (Kỹ thuật- Mua sắm-Xây dựng-Quản lý) Giao hàng:** Trong mô hình này, nhà cung cấp giải pháp cung cấp dịch vụ kỹ thuật và mua sắm và quản lý xây dựng (do nhà thầu phụ hoặc lực lượng của khách hàng thực hiện). Mô hình này được ưa chuộng khi khách hàng muốn kiểm soát trực tiếp việc xây dựng (ví dụ: để sử dụng lao động địa phương hoặc đội bảo trì hiện có) hoặc khi dự án quá lớn đối với một nhà thầu duy nhất. Đảm bảo của nhà cung cấp EPCM chỉ giới hạn ở tính chính xác của kỹ thuật và chất lượng mua sắm, không phải hiệu suất tổng thể của cơ sở. Mô hình này giảm rủi ro và phí của nhà cung cấp (thường là 8-15% chi phí kỹ thuật so với 15-25% đối với EPC), và phổ biến trong các dự án lọc dầu và hóa dầu lớn, nơi nhiều đơn vị quy trình được xây dựng bởi các nhà thầu khác nhau dưới sự quản lý chung của EPCM.
· **Giao hàng Gói Mô-đun:** Mô hình này cung cấp một đơn vị mô-đun được thiết kế sẵn, chế tạo tại xưởng, chứa một hoặc nhiều bình áp lực với các đường ống, thiết bị đo và điều khiển liên quan trên một đế khung chung. Thiết kế khung tiêu chuẩn hóa (ví dụ: gói khử nước, gói bơm hóa chất, gói tách) giảm chi phí kỹ thuật và thời gian giao hàng xuống còn 3-6 tháng. Trọng lượng khung từ 5-40 tấn có thể vận chuyển bằng đường bộ; phạm vi công việc tại hiện trường chỉ giới hạn ở việc đặt móng, kết nối tiện ích và kiểm tra vòng lặp. Mô hình này được ưa chuộng cho các địa điểm xa xôi, nền tảng ngoài khơi hoặc các dự án mở rộng nhà máy hiện có, nơi chi phí nhân công tại hiện trường cao hoặc bị hạn chế. Phương pháp mô-đun cho phép di dời hoặc mở rộng công suất trong tương lai bằng cách thêm các đơn vị khung song song.
|
Mô hình Cung cấp |
Phạm vi & Chuyển giao Rủi ro |
Thời gian |
Mức độ Đảm bảo |
|
EPC Trọn gói |
Phạm vi đầy đủ: thiết kế+mua sắm+xây dựng+vận hành |
12-18 tháng |
Năng suất 95-98%, thông số chất lượng |
|
EPCM |
Kỹ thuật+mua sắm; quản lý xây dựng |
12-24 tháng |
Chỉ tính chính xác kỹ thuật |
|
Mô-đun Khung |
Gói được thiết kế sẵn, chế tạo tại xưởng |
3-6 tháng |
Hiệu suất thiết bị theo bảng dữ liệu |
H: Sự khác biệt giữa bình áp lực và giải pháp bình áp lực là gì?
A: Bình áp lực là một thiết bị duy nhất theo tiêu chuẩn ASME — một bồn thép được thiết kế và chế tạo để chứa áp lực. Giải pháp bình áp lực là toàn bộ hệ thống kỹ thuật làm cho bình hoạt động: bản thân bình cộng với thiết kế quy trình (PFD/P&ID), thiết bị phụ trợ (bơm, bộ trao đổi nhiệt, thiết bị đo), đường ống và van, hệ thống điều khiển (DCS/PLC với logic an toàn), hỗ trợ kết cấu, lắp ráp mô-đun, lắp đặt tại hiện trường, vận hành (IQ/OQ/PQ), và hỗ trợ vòng đời (phụ tùng, kiểm tra, chương trình RBI). Nhà cung cấp giải pháp chịu trách nhiệm về hiệu suất của hệ thống tích hợp, không chỉ sự tuân thủ tiêu chuẩn của từng bình riêng lẻ.
H: Nghiên cứu HAZOP bao gồm những gì và nó tích hợp với thiết kế giải pháp bình áp lực như thế nào?
A: Nghiên cứu HAZOP (Nghiên cứu Rủi ro và Khả năng Vận hành) xem xét có hệ thống từng nút sai lệch P&ID (thường là hơn 100 nút cho một đơn vị quy trình hoàn chỉnh) bằng cách sử dụng các từ khóa hướng dẫn (không có lưu lượng, lưu lượng nhiều hơn, lưu lượng ngược, nhiệt độ cao hơn, áp suất thấp hơn, v.v.) để xác định các mối nguy hiểm và vấn đề vận hành có thể xảy ra. Mỗi mối nguy hiểm được xác định được đánh giá thông qua LOPA (Phân tích Lớp Bảo vệ), và Mức Độ An Toàn Tích Hợp (SIL) được chỉ định cho các chức năng bảo vệ bằng thiết bị đo theo IEC 61511. Kết quả HAZOP trực tiếp cung cấp cho thiết kế bình: định cỡ PSV (kịch bản xả nguy hiểm nhất), thông số kỹ thuật thiết bị đo (bộ truyền động và van ngắt có xếp hạng SIL), và quản lý cảnh báo (ưu tiên hợp lý và thời gian phản hồi). Một HAZOP hoàn chỉnh thường yêu cầu 5-15 buổi hội thảo kéo dài cả ngày với sự tham gia đa ngành.
H: Làm thế nào mà việc cung cấp mô-đun khung giúp giảm rủi ro và thời gian dự án?
A: Việc cung cấp mô-đun khung chuyển 40-60% nhân công tại hiện trường sang môi trường xưởng được kiểm soát, nơi hàn tự động, phạm vi NDE đầy đủ và tiến độ không phụ thuộc thời tiết giúp giảm rủi ro xây dựng (chậm trễ, làm lại, sự cố an toàn). Tiền vận hành (kiểm tra thủy lực, kiểm tra vòng lặp, hiệu chuẩn thiết bị đo) được hoàn thành tại xưởng, do đó phạm vi công việc tại hiện trường chỉ giới hạn ở việc đặt móng, kết nối tiện ích và hàn nối. Thời gian giao hàng từ 3-6 tháng (so với 12-18 tháng cho xây dựng truyền thống) có thể đạt được cho các gói tiêu chuẩn hóa. Phương pháp mô-đun cũng cho phép di dời hoặc mở rộng công suất trong tương lai bằng cách thêm các đơn vị khung song song, và giảm các sự cố an toàn tại hiện trường bằng cách giảm thiểu lực lượng lao động tiếp xúc với các mối nguy hiểm xây dựng đồng thời.
H: Nhà cung cấp giải pháp bình áp lực nên đưa ra những đảm bảo hiệu suất nào?
A: Đảm bảo hiệu suất toàn diện bao gồm: (1) năng suất: 95-98% công suất định mức thiết kế ở các điều kiện cấp liệu được chỉ định; (2) chất lượng sản phẩm: đáp ứng thông số kỹ thuật đã thỏa thuận với các tiêu chí chấp nhận được xác định (ví dụ: độ tinh khiết, độ ẩm, kích thước hạt); (3) tiêu thụ tiện ích: trong phạm vi ±5% thiết kế (hơi nước, điện, nước làm mát, khí nén thiết bị đo); (4) độ tin cậy: hệ số sẵn sàng ≥ 95% trong 12 tháng vận hành đầu tiên (không bao gồm các lần dừng máy theo kế hoạch); (5) tuân thủ phát thải: đáp ứng các giấy phép môi trường hiện hành. Đảm bảo thường có thời gian kiểm tra hiệu suất (72-168 giờ) sau khi hoàn thành cơ khí, với các khoản phạt do chậm trễ (LDs) cho việc không tuân thủ và thời gian khắc phục để nhà cung cấp sửa chữa các thiếu sót trước khi áp dụng LDs.
