Một lò phản ứng hỗn loạn là gì?

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 2000
Thời gian giao hàng: 2 tháng
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 200 bộ / ngày

Thông tin chi tiết

Mô tả sản phẩm

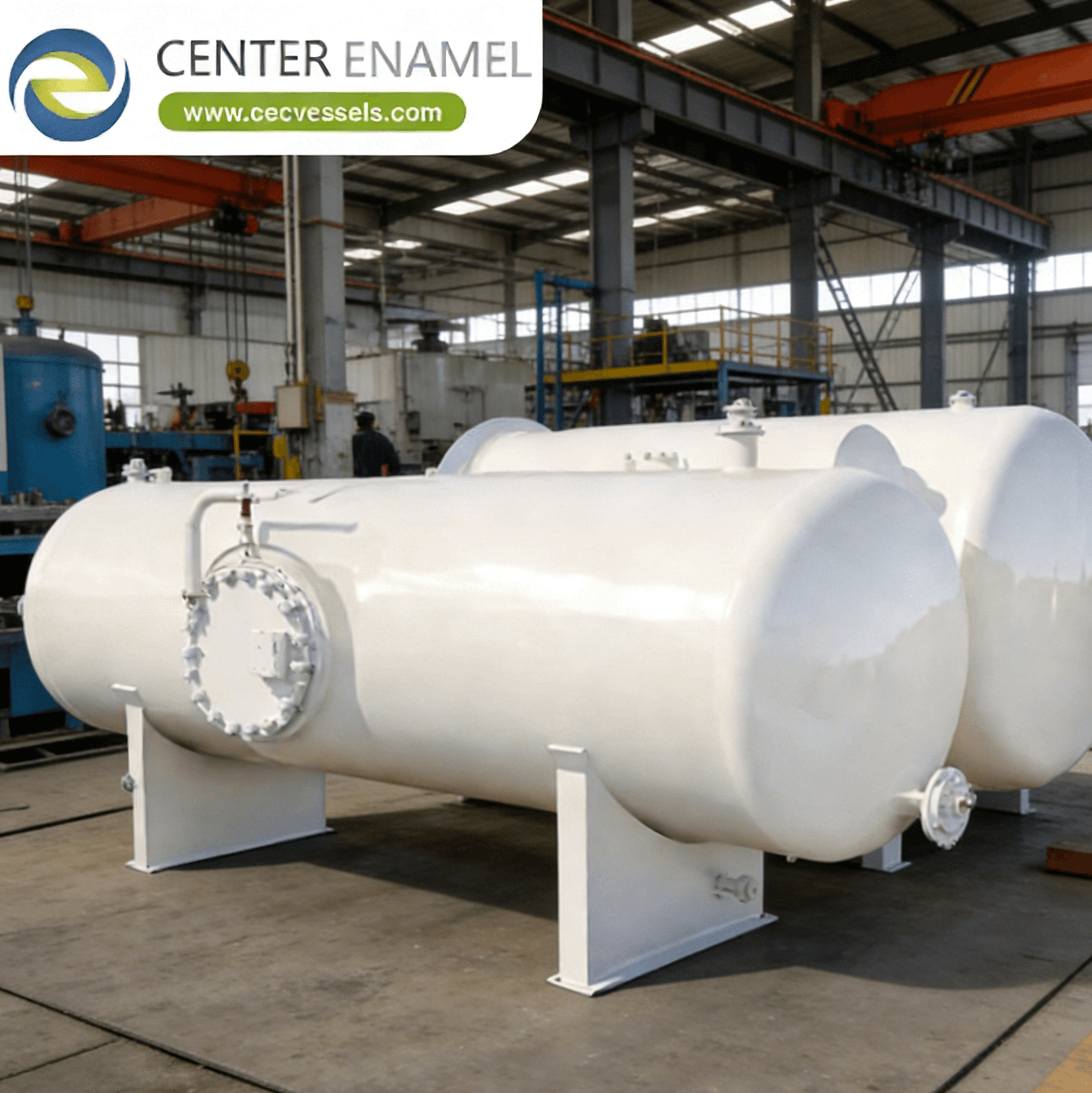

Reactor khuấy là gì? Nguyên tắc, Thiết kế cánh khuấy & Ứng dụng

Trả lời câu hỏi cốt lõi: Reactor khuấy là gì và thiết kế cánh khuấy ảnh hưởng đến hiệu suất trộn, truyền nhiệt và năng suất phản ứng trong bình áp lực đạt chuẩn ASME như thế nào? Reactor khuấy là một bình áp lực có cánh khuấy đạt chuẩn ASME Phần VIII, nơi trục cánh khuấy được dẫn động bằng động cơ tạo ra chuyển động chất lỏng để trộn, phân tán, tăng cường truyền nhiệt và đồng nhất hóa phản ứng. Hiệu suất được chi phối bởi *số công suất Np* = P/(ρN³D⁵), dao động từ 0,3 (cánh quạt hàng hải) đến 5,0-6,0 (cánh tuabin Rushton), *số Reynolds* Re = ρND²/μ (chế độ rối Re > 10⁴), và *tốc độ đầu cánh* v_tip = πND (2-6 m/s). Phớt cơ khí API 682 giữ chất lỏng trong quy trình ở áp suất thiết kế từ 0,1-10 MPa, trong khi công suất trên đơn vị thể tích từ 0,1-5 kW/m³ đảm bảo năng lượng đầu vào đầy đủ cho *thời gian trộn* mục tiêu từ 5-60 giây.

1. Nguyên tắc thiết kế cánh khuấy cốt lõi

Hiệu suất trộn của reactor khuấy phụ thuộc vào hình dạng cánh khuấy, tốc độ quay, hình dạng bình (vách ngăn, tỷ lệ D/T) và tính chất của chất lỏng. Ba nguyên tắc kỹ thuật chi phối việc thiết kế và lựa chọn cánh khuấy:

  • **Thủy động lực học cánh khuấy và Số công suất:** *Số công suất Np* = P/(ρN³D⁵) là hệ số cản không thứ nguyên của cánh khuấy, được xác định bằng thực nghiệm cho mỗi hình dạng. *Cánh tuabin Rushton* (6 cánh phẳng, D/T = 0,33-0,5) có Np = 5,0-6,0, tạo ra dòng chảy hướng tâm mạnh mẽ với lực cắt cao—lý tưởng cho phân tán khí-lỏng và nhũ hóa chất lỏng không trộn lẫn. *Cánh khuấy cánh nghiêng* (4 cánh nghiêng 45°, bơm xuống hoặc lên) có Np = 1,27-1,64, tạo ra dòng chảy hướng trục để huyền phù chất rắn và truyền nhiệt. *Cánh quạt hàng hải* (3 cánh, bước cánh = đường kính) có Np = 0,2-0,45, phù hợp cho việc trộn chất lỏng có độ nhớt thấp. Ở Re > 10⁴ (hoàn toàn rối), Np không đổi bất kể tốc độ; ở Re < 10 (chế độ chảy tầng), Np = K/Re (trong đó K là hằng số hình dạng), nghĩa là công suất tỷ lệ thuận với độ nhớt chứ không phải mật độ.
  • **Mô hình dòng chảy và Thời gian trộn:** Dòng chảy của cánh khuấy được đặc trưng bởi *số dòng chảy Nq* = Q/(ND³), trong đó Q là lưu lượng xả của cánh khuấy. Đối với cánh khuấy cánh nghiêng, Nq = 0,43-0,75 (số bơm). *Thời gian trộn* θ = V/(Nq·ND³·N) = K/N (trong dòng chảy hoàn toàn rối, thời gian trộn tỷ lệ nghịch với tốc độ), trong đó K phụ thuộc vào hình dạng cánh khuấy-bình (thường là 4-10 cho các cấu hình tiêu chuẩn). *Tương quan Zwietering* Njs = S·μ^0.1·(g·(ρs-ρl)/ρl)^0.45·d_p^0.2·D^(-0.85) dự đoán tốc độ tối thiểu để huyền phù hoàn toàn chất rắn (không còn chất rắn lắng dưới đáy bình), trong đó S là hằng số phụ thuộc vào hình dạng. *Số Camp* Ca = G·t (gradient vận tốc × thời gian) đặc trưng cho cường độ kết bông trong các reactor xử lý nước.
  • **Phớt cơ khí và Thiết kế trục:** Trục cánh khuấy xuyên qua đỉnh hoặc đáy bình, yêu cầu một *phớt cơ khí* để giữ chất lỏng trong quy trình. API 682 định nghĩa các sơ đồ phớt: Sơ đồ 53 (phớt kép với chất lỏng rào cản có áp suất 0,15-0,3 MPa cao hơn áp suất bình, lý tưởng cho chất lỏng độc hại hoặc có giá trị) cung cấp khả năng rò rỉ quy trình bằng không; Sơ đồ 52 (phớt song song không áp suất với chất lỏng đệm) được sử dụng cho dịch vụ có mức độ nguy hiểm trung bình; Sơ đồ 11 (phớt đơn với dòng chảy từ bình) phục vụ cho chất lỏng không độc hại. Tốc độ tới hạn của trục phải ít nhất gấp 1,4 lần tốc độ vận hành tối đa để tránh cộng hưởng. Đối với cánh khuấy lắp đáy, một *ổ đỡ ổn định* (bạc lót PTFE hoặc carbon) đỡ đầu trục, giảm độ võng và cho phép tỷ lệ L/D cao hơn, nhưng yêu cầu vật liệu tương thích với quy trình và thay thế định kỳ.
2. Các loại cánh khuấy chính của Reactor khuấy

Cánh khuấy của reactor khuấy được lựa chọn dựa trên mục tiêu trộn chính (trộn, phân tán khí, huyền phù chất rắn hoặc truyền nhiệt) và phạm vi độ nhớt của chất lỏng quy trình. Ba họ cánh khuấy chính bao phủ phần lớn các ứng dụng:

  • **Cánh tuabin Rushton (Dòng chảy hướng tâm):** Cánh tuabin đĩa 6 cánh (Rushton) có Np = 5,0-6,0 và tạo ra dòng chảy hướng tâm mạnh mẽ: chất lỏng được hút lên dọc theo trục, tăng tốc hướng tâm ra ngoài bởi các đầu cánh, và tuần hoàn trở lại cánh khuấy thông qua thành bình và vách ngăn. Mô hình tiêu tán năng lượng cao, lực cắt cao này là tối ưu cho truyền khối khí-lỏng (kLa lên tới 0,2 s⁻¹ ở lưu lượng khí 2-4 vvm) và phân tán chất lỏng-chất lỏng không trộn lẫn (kích thước giọt 50-500 µm). Vách ngăn bình (4 cái ở 90°, chiều rộng = T/12) ngăn xoáy và chuyển dòng chảy tiếp tuyến thành dòng tuần hoàn dọc. Đường kính cánh khuấy tiêu chuẩn D = T/3, với tốc độ đầu cánh 3-6 m/s tạo ra *số Reynolds* của cánh khuấy Re > 5×10⁴ cho trộn rối trong chất lỏng có độ nhớt thấp (< 1.000 cP).
  • **Cánh khuấy cánh nghiêng (Dòng chảy hướng trục):** Cánh khuấy cánh nghiêng 45° 4 cánh (Np = 1,27-1,64) tạo ra dòng chảy hướng trục, bơm chất lỏng xuống dưới (hoặc lên trên khi đảo chiều). Mô hình dòng chảy này cung cấp: tuần hoàn khối hiệu quả để trộn (thời gian trộn ngắn hơn 50-80% so với Rushton ở cùng công suất), huyền phù chất rắn (Njs thấp hơn 30-50% so với Rushton), và tăng cường truyền nhiệt (hệ số truyền nhiệt bên trong cao hơn 20-40%). Cánh khuấy hướng trục được ưa chuộng cho: lên men (lực cắt thấp, phân tán khí nhẹ nhàng), kết tinh (kiểm soát quá bão hòa), và phản ứng chất rắn-lỏng. Nhiều cánh khuấy cánh nghiêng trên cùng một trục (2-3 đơn vị, cách nhau 1,5 lần đường kính cánh khuấy) mở rộng vùng trộn trong các bình cao (H/D > 1,5), đạt được nồng độ đồng nhất trong toàn bộ thể tích bình.
  • **Cánh khuấy dải xoắn và Cánh khuấy neo (Độ nhớt cao):** Đối với chất lỏng có độ nhớt cao (1.000-50.000 cP) nơi Re < 100 (chuyển tiếp sang chế độ chảy tầng), các cánh khuấy có khe hở hẹp—dải xoắn (Np = 100-200 trong chế độ chảy tầng, bước cánh = đường kính, chiều rộng dải = 0,1×D) hoặc neo (Np = 50-150, D = 0,95×T)—quét toàn bộ thành bình. Công suất tỷ lệ với P = Kp·μ·N²·D³ (tuyến tính với độ nhớt trong chế độ chảy tầng). *Tương quan Nagata* P = Kp·Re^(-1)·ρ·N³·D⁵ dự đoán công suất trong chế độ chảy tầng. Các cánh khuấy này cung cấp: phân bố nhiệt độ đồng nhất cho các phản ứng trùng hợp, không có vùng chết (quan trọng đối với các sản phẩm nhạy cảm với nhiệt), và hệ số truyền nhiệt thành bình từ 200-400 W/m²K (so với 50-100 W/m²K cho bình không có vách ngăn). Tốc độ vận hành điển hình là 10-50 RPM với công suất trên đơn vị thể tích từ 0,5-2 kW/m³.
Bảng so sánh các loại cánh khuấy của Reactor khuấy

Loại cánh khuấy

Số công suất (Np)

Mô hình dòng chảy

Phạm vi độ nhớt

Tuabin Rushton

5.0-6.0

Hướng tâm (lực cắt cao)

1-1.000 cP

Cánh nghiêng (45°)

1.27-1.64

Hướng trục (bơm khối)

1-5.000 cP

Dải xoắn

100-200 (chảy tầng)

Quét khe hở hẹp

1.000-50.000 cP

Câu hỏi thường gặp (FAQ) H: Số công suất Np là gì và nó được sử dụng như thế nào để tính toán kích thước cánh khuấy?

Đ: Số công suất Np = P/(ρN³D⁵) là hệ số cản không thứ nguyên của một hình dạng cánh khuấy cụ thể. Đối với mỗi loại cánh khuấy (Rushton Np = 5-6, cánh nghiêng Np = 1,3-1,6, cánh quạt Np = 0,3-0,45), Np được xác định bằng thực nghiệm và không đổi trong chế độ hoàn toàn rối (Re > 10⁴). Công suất động cơ cánh khuấy được tính bằng P = Np × ρ × N³ × D⁵, sau đó nhân với hệ số an toàn (1,2-1,5) để tính toán kích thước động cơ. Ví dụ, một tuabin Rushton với D = 0,5 m, N = 3 vòng/giây (180 vòng/phút), trong nước (ρ = 1.000 kg/m³) tiêu thụ P = 5,5 × 1.000 × 27 × 0,03125 = 4.640 W ≈ 4,6 kW. Động cơ sẽ được tính toán với công suất 5,5-6,0 kW (với hệ số an toàn 1,2-1,3 lần).

H: Tại sao cần có vách ngăn trong các reactor khuấy với cánh tuabin hoặc cánh nghiêng?

Đ: Nếu không có vách ngăn, cánh khuấy quay sẽ tạo ra một xoáy lốc khiến toàn bộ khối chất lỏng quay như một khối rắn (dòng chảy tiếp tuyến), không có dòng tuần hoàn dọc—hiệu quả trộn bằng không mặc dù có đầu vào công suất. Vách ngăn (4 cái ở 90°, chiều rộng = T/12 đến T/10, chiều cao = toàn bộ chiều sâu chất lỏng) chuyển dòng chảy tiếp tuyến thành dòng tuần hoàn dọc, tạo ra mô hình dòng chảy hình xuyến đạt được việc trộn, huyền phù chất rắn và truyền nhiệt. Nếu không có vách ngăn, số công suất giảm xuống còn 10-20% giá trị có vách ngăn, và *số Reynolds* phải vượt qua ngưỡng cao hơn nhiều để trộn hiệu quả. Vách ngăn luôn cần thiết cho cánh tuabin và cánh nghiêng trong chất lỏng có độ nhớt thấp (Re > 300); các cánh khuấy có khe hở hẹp (neo, dải xoắn) trong chất lỏng có độ nhớt cao không yêu cầu vách ngăn.

H: Tốc độ huyền phù hoàn toàn Njs được xác định như thế nào cho việc trộn chất rắn-lỏng?

Đ: *Tương quan Zwietering* Njs = S·μ^0.1·[g·(ρs-ρl)/ρl]^0.45·dp^0.2·D^(-0.85) dự đoán tốc độ cánh khuấy tối thiểu mà tại đó không còn chất rắn nào đứng yên dưới đáy bình trong hơn 1-2 giây. S là hằng số hình dạng (2,0-4,5 cho bình có vách ngăn tiêu chuẩn với D/T = 0,33-0,5), μ là độ nhớt chất lỏng, ρs và ρl là mật độ chất rắn và chất lỏng, dp là đường kính hạt trung bình theo khối lượng, và D là đường kính cánh khuấy. Vận hành ở tốc độ cao hơn Njs 10-20% đảm bảo huyền phù chất rắn mạnh mẽ; vận hành dưới Njs sẽ dẫn đến tích tụ chất rắn, giảm diện tích phản ứng và có thể hình thành điểm nóng trong các phản ứng tỏa nhiệt.

H: Nên sử dụng loại phớt cơ khí nào cho chất lỏng quy trình độc hại hoặc nguy hiểm?

Đ: Sơ đồ 53 của API 682 (phớt kép có áp suất) được khuyến nghị cho các chất lỏng độc hại, nguy hiểm hoặc được quy định về môi trường. Chất lỏng rào cản (chất lỏng sạch, tương thích như glycerin, dầu trắng hoặc chất lỏng truyền nhiệt tổng hợp) được duy trì ở mức 0,15-0,3 MPa cao hơn áp suất bình, đảm bảo bất kỳ sự rò rỉ nào qua mặt phớt đều là chất lỏng rào cản vào quy trình (không phải chất lỏng quy trình ra môi trường). Chất lỏng rào cản được tuần hoàn thông qua bình chứa phớt có giám sát mức (báo động mức thấp = rò rỉ phớt ngoài), bộ truyền áp suất (báo động áp suất thấp = rò rỉ phớt trong) và vòng bơm hoặc bơm tuần hoàn bên ngoài. Cấu hình này đạt được lượng phát thải chất lỏng quy trình ra môi trường bằng không, với MTBF (thời gian trung bình giữa các lần hỏng) của phớt điển hình là 2-5 năm.

Tags: Reactor thép không gỉ, Hệ thống Reactor hóa chất, Reactor hóa chất công nghiệp
