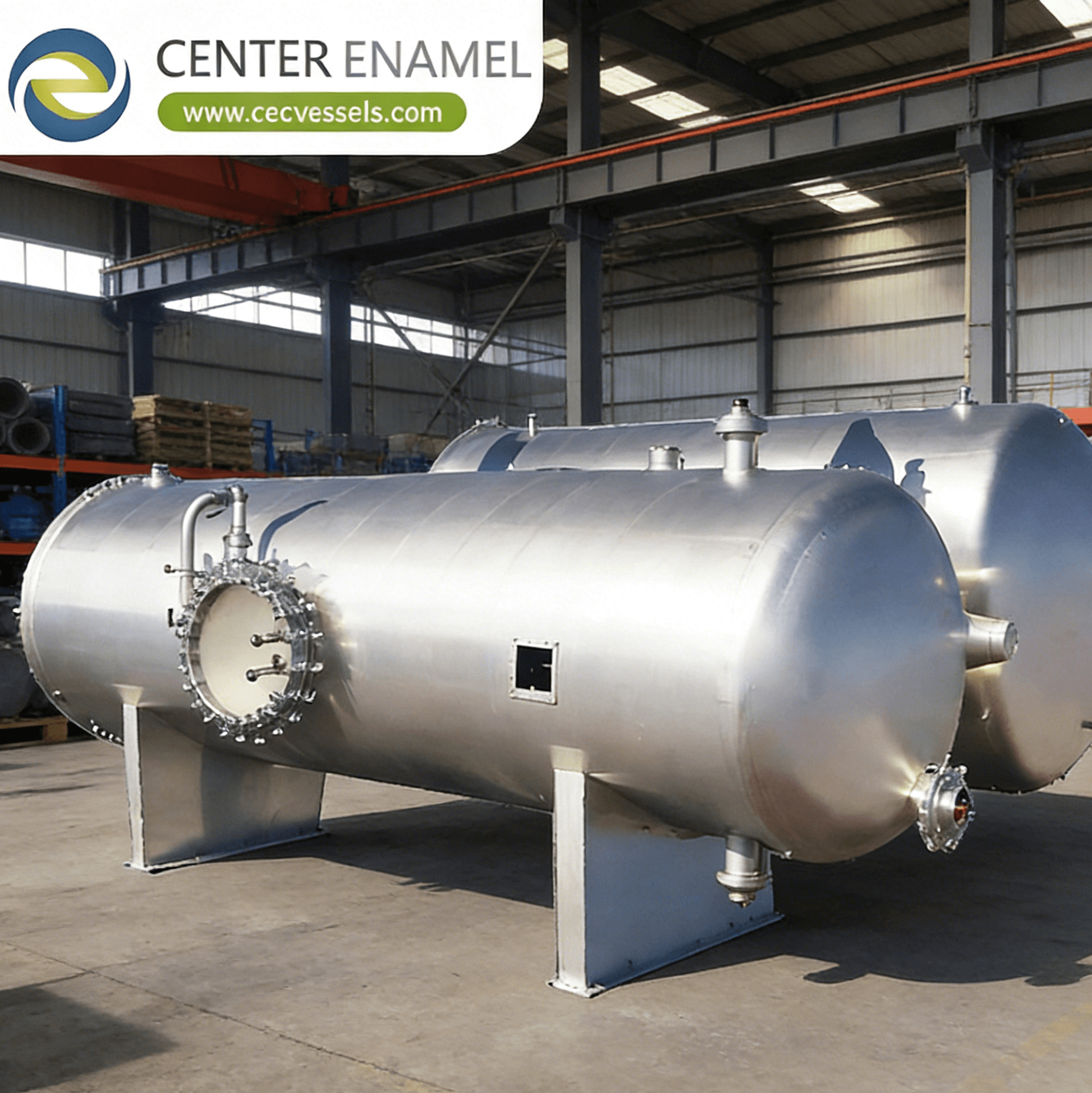

Bình áp lực hóa chất tinh khiết là gì? Thiết kế, Nguyên lý & Ứng dụng

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 2000
Thời gian giao hàng: 2 tháng
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 200 bộ / ngày

Thông tin chi tiết

Mô tả sản phẩm

Vật liệu hóa chất tinh khiết là gì? Thiết kế, Nguyên tắc & Ứng dụng

Trả lời câu hỏi cốt lõi: Vật liệu hóa chất tinh khiết là gì và nó hỗ trợ sản xuất theo lô linh hoạt, giá trị cao trong sản xuất dược phẩm và hóa chất đặc biệt như thế nào? Vật liệu hóa chất tinh khiết là một lò phản ứng theo lô đa năng được mã hóa ASME Phần VIII, được thiết kế để sản xuất theo chiến dịch các chất trung gian dược phẩm có giá trị cao, hóa chất nông nghiệp và hóa chất đặc biệt. Với lớp lót thủy tinh-thép (GFS) (Ra < 0,8 µm) hoặc bề mặt 316L được đánh bóng điện, các vật liệu này xử lý thể tích từ 50 đến 10.000 L ở áp suất thiết kế từ 0,1-6 MPa và nhiệt độ từ -20°C đến 200°C. Tuân thủ ICH Q7 GMP yêu cầu các hệ thống làm sạch tại chỗ (CIP) đã được xác nhận, đạt được sự thay đổi sản phẩm trong 2-4 giờ, với thử nghiệm chiết xuất và rò rỉ xác nhận không có sự nhiễm chéo giữa các chiến dịch.

1. Nguyên tắc thiết kế cốt lõi cho vật liệu hóa chất tinh khiết đa năng

Thiết kế vật liệu hóa chất tinh khiết ưu tiên tính linh hoạt — hỗ trợ nhiều phản ứng hóa học trong một chu kỳ chiến dịch — đồng thời duy trì độ sạch cấp GMP, tính linh hoạt truyền nhiệt và kiểm soát trộn chính xác trên phạm vi độ nhớt rộng.

  • **Cấu hình lò phản ứng đa năng:** Vật liệu phải chứa các hoạt động đơn vị đa dạng — kết tinh, hydro hóa, ngưng tụ và chưng cất — trong cùng một vỏ. Điều này đòi hỏi một áo khoác nhiều vùng (đáy + bên, loại ống nửa hoặc loại lỗ chấm) cung cấp hệ số truyền nhiệt 400-700 W/m²K để sưởi ấm (hơi nước, dầu nóng) và 300-500 W/m²K để làm mát (nước lạnh, glycol). *Giá trị U tổng thể* tính đến điện trở màng phía áo khoác, dẫn nhiệt tường (lớp lót thủy tinh dày 4-6 mm thêm điện trở nhiệt 0,5-1,0 m²K/W) và điện trở phía quy trình. *Số Reynolds* của chất lỏng áo khoác phải vượt quá 10.000 để duy trì truyền nhiệt rối trong tất cả các điều kiện dịch vụ.
  • **Lớp lót thủy tinh và độ tinh khiết sản phẩm:** Lớp lót GFS cung cấp tính trơ hóa học trên toàn bộ phạm vi pH (0-14) và ngăn ngừa nhiễm ion kim loại có thể xúc tác phân hủy hoặc thay đổi tính chọn lọc của phản ứng. Lớp men thủy tinh (thường dày 0,8-2,0 mm, nung ở 820-930°C) đạt độ nhám bề mặt Ra < 0,8 µm, loại bỏ các khe hở nơi cặn sản phẩm có thể tích tụ và cho phép CIP được xác nhận. *Thử nghiệm Holiday* (thử nghiệm tia lửa điện áp cao ở 2.000-5.000 V) xác minh tính liên tục của lớp phủ 100%, với thử nghiệm lại hàng năm phát hiện các lỗ kim do va đập cơ học hoặc sốc nhiệt. Vật liệu tráng men thủy tinh chấp nhận các miếng đệm PTFE và nút sửa chữa tantali (tối đa 3 nút mỗi m² trước khi cần tráng lại).
  • **Độ linh hoạt của khuấy và trộn:** Vật liệu đa năng phải đạt được cả phân tán cắt cao (cho nhũ tương và phản ứng nhanh) và trộn khối cắt thấp (cho kết tinh và sản phẩm nhạy cảm với cắt). *Số Reynolds của cánh khuấy* Re = ρND²/μ hướng dẫn chế độ hoạt động: Re > 10⁴ để trộn rối với tuabin Rushton hoặc cánh khuấy cánh nghiêng, Re = 10-10⁴ cho dòng chảy chuyển tiếp trong môi trường nhớt với cánh khuấy neo hoặc dải xoắn ốc. Bộ truyền động tốc độ biến đổi (20-200% tốc độ danh định) và cấu hình cánh khuấy đa năng (ví dụ: hai cánh khuấy cánh nghiêng ở D/T = 0,4, cách nhau 1,5 lần đường kính cánh khuấy) bao phủ toàn bộ phạm vi độ nhớt từ 1 cP (dung môi) đến 50.000 cP (polyme và bột nhão).

2. Các loại vật liệu hóa chất tinh khiết chính

Vật liệu hóa chất tinh khiết được phân loại theo hệ thống vật liệu/lớp lót và thiết kế khuấy, mỗi loại được tối ưu hóa cho các dòng sản phẩm và yêu cầu GMP cụ thể. Ba cấu hình đại diện cho phần lớn các cài đặt:

  • **Lò phản ứng đa năng tráng men thủy tinh:** Các vật liệu thép tráng men GFS này (500-10.000 L, 0,1-6 MPa, -20°C đến 200°C) là công cụ chính trong sản xuất hóa chất tinh khiết và chất trung gian dược phẩm. Lớp lót thủy tinh cung cấp khả năng tương thích hóa học phổ quát ngoại trừ các tác nhân flo hóa mạnh (HF, F2) và kiềm nóng mạnh (NaOH > 20% trên 80°C). Cấu hình tiêu chuẩn bao gồm bộ khuấy Rushton hoặc cánh nghiêng với phớt cơ khí (API 682 Kế hoạch 53 phớt đôi), 2-4 vách ngăn cách nhau 90° (chiều rộng = T/12) và van xả đáy (không có điểm chết) để thoát sản phẩm hoàn toàn. Các quả cầu phun CIP (cố định hoặc quay) cung cấp dung dịch làm sạch 2-4 bar để thay đổi sản phẩm được xác nhận.
  • **Lò phản ứng GMP đánh bóng điện 316L:** Các vật liệu tuân thủ ASME-BPE này (100-5.000 L, 0,1-3 MPa, -20°C đến 200°C) có thép không gỉ 316L với S ≤ 0,035%, được đánh bóng điện đến Ra ≤ 0,4 µm (hoàn thiện SF1). Ưu tiên cho tổng hợp API dược phẩm vô trùng nơi các mảnh thủy tinh có thể gây rủi ro nhiễm bẩn, chúng yêu cầu thụ động hóa (xử lý axit nitric ASTM A967 hoặc axit xitric) để duy trì màng thụ động Cr2O3. Các phụ kiện kẹp vệ sinh (chuỗi ASME-BPE JT) và van màng không có điểm chết loại bỏ các khe hở. Tài liệu xác nhận đầy đủ (DQ/IQ/OQ/PQ theo GAMP 5) hỗ trợ hồ sơ điện tử 21 CFR Phần 11 để tuân thủ GMP.
  • **Lò phản ứng hóa chất tinh khiết áp suất cao Hastelloy C-276:** Các vật liệu hợp kim rắn này (50-2.000 L, 1,0-10 MPa, -50°C đến 300°C) xử lý các hóa chất mạnh — brom hóa, clo hóa và xúc tác axit mạnh — trong các điều kiện mà lớp lót thủy tinh sẽ bị hỏng. Thành phần C-276 (Ni-16Cr-16Mo-4W) chống lại cả môi trường axit oxy hóa và khử, với PREN = 65,3 cung cấp CPT > 100°C trong dịch vụ clorua. Các cuộn dây bên trong (bó ống chữ U Hastelloy) bổ sung cho áo khoác để tăng cường truyền nhiệt ở ΔT cao (hơi nước 200°C so với glycol -30°C). Các vật liệu này phục vụ tổng hợp HPAPI (Hoạt chất Dược phẩm Mạnh) với khả năng chứa đến OEL < 10 µg/m³.

Bảng so sánh các loại vật liệu hóa chất tinh khiết

Loại vật liệu

Vật liệu / Lớp lót

Phạm vi thể tích

Cấp độ GMP

Lò phản ứng tráng men thủy tinh

Men GFS (Ra < 0,8 µm)

500-10.000 L

ICH Q7 GMP

Đánh bóng điện 316L

316L, hoàn thiện SF1 (Ra ≤ 0,4 µm)

100-5.000 L

ASME-BPE + 21 CFR 11

Hastelloy C-276

C-276 rắn (PREN 65,3)

50-2.000 L

ICH Q7 + chứa HPAPI

Câu hỏi thường gặp (FAQ)

H: Sự khác biệt giữa vật liệu hóa chất tinh khiết tráng men thủy tinh và vật liệu hóa chất tinh khiết đánh bóng điện 316L là gì?

A: Vật liệu tráng men thủy tinh (GFS) cung cấp khả năng tương thích hóa học phổ quát (pH 0-14, ngoại trừ HF và kiềm đậm đặc nóng) với chi phí thấp hơn, nhưng lớp men thủy tinh dễ vỡ và dễ bị sốc nhiệt (tối đa ΔT 120°C) và hư hỏng cơ học. Vật liệu đánh bóng điện 316L (Ra ≤ 0,4 µm) không thể vỡ và được ưu tiên cho tổng hợp API vô trùng nơi nhiễm bẩn mảnh thủy tinh là rủi ro, nhưng 316L có khả năng chống ăn mòn hạn chế đối với clorua (CPT 35°C) và axit mạnh. Vật liệu tráng men thủy tinh phục vụ các chiến dịch đa năng; vật liệu 316L phục vụ các dây chuyền sản xuất GMP chuyên dụng với các quy trình thụ động hóa đã được xác nhận.

H: Làm thế nào để xác nhận CIP được thực hiện cho vật liệu hóa chất tinh khiết đa năng?

A: Xác nhận CIP theo ICH Q7 và ASME-BPE yêu cầu: (1) Xác nhận Lắp đặt (IQ) xác minh phạm vi phủ sóng của quả cầu phun thông qua thử nghiệm phạm vi phủ sóng riboflavin (thuốc nhuộm nhìn thấy dưới tia cực tím); (2) Xác nhận Vận hành (OQ) xác nhận các thông số làm sạch (tốc độ dòng chảy, nhiệt độ, thời gian, nồng độ) theo công thức đã được xác nhận; (3) Xác nhận Hiệu suất (PQ) phân tích nước rửa để tìm cặn sản phẩm (TOC < 10 ppm, độ dẫn điện < 1,5 µS/cm) và hoạt chất dược phẩm (giới hạn phát hiện HPLC = 1/1000 liều điều trị). Chu kỳ CIP (2-4 giờ) bao gồm súc rửa sơ bộ, rửa kiềm (NaOH 1-2%, 70-80°C), súc rửa trung gian, rửa axit (HNO3 1%, nhiệt độ phòng) và súc rửa cuối cùng đến chất lượng WFI.

H: Thử nghiệm Holiday là gì và tại sao nó cần thiết cho vật liệu tráng men thủy tinh?

A: Thử nghiệm Holiday (thử nghiệm tia lửa điện áp cao ở 2.000-5.000 V tùy thuộc vào độ dày lớp lót) phát hiện các lỗ kim, bong bóng hoặc hư hỏng cơ học trong lớp men thủy tinh bằng cách áp dụng điện áp qua lớp lót. Một bàn chải hoặc con lăn dẫn điện đi qua bề mặt bên trong; bất kỳ sự gián đoạn nào (lỗ hổng) sẽ tạo ra tia lửa nhìn thấy được và tín hiệu âm thanh. Các tiêu chuẩn ASME/PEI yêu cầu thử nghiệm holiday sau khi chế tạo và hàng năm trong quá trình sử dụng. Lỗ kim làm lộ thép bên dưới tiếp xúc với chất lỏng ăn mòn, có thể gây thủng thành nhanh chóng và bong tróc mảnh thủy tinh. Các khu vực bị hư hỏng được sửa chữa bằng nút tantali (tối đa 3 mỗi m² trước khi cần tráng lại hoàn toàn).

H: Cấp độ chứa nào được yêu cầu cho vật liệu hóa chất tinh khiết HPAPI?

A: Hoạt chất Dược phẩm Mạnh (HPAPI) có Giới hạn Tiếp xúc Nghề nghiệp (OEL) dưới 10 µg/m³ yêu cầu thiết kế chứa bao gồm: vật liệu kín khí với phớt cơ khí đôi API 682 Kế hoạch 53, hộp găng tay cách ly cho các hoạt động nạp/xả, khí thải được lọc HEPA (H14, 99,995% ở 0,3 µm), RTP (Cổng Chuyển Nhanh) để chuyển vật liệu và thử nghiệm lau (cặn bề mặt < 1 µg/100 cm²) giữa các chiến dịch. Bản thân vật liệu phải đạt được độ kín khí được xác minh bằng thử nghiệm rò rỉ heli ở 1×10⁻⁵ mbar·L/s, với các mối nối bích bắt vít và miếng đệm bao PTFE. Xử lý chất rắn (sấy, nghiền) yêu cầu các biện pháp chứa bổ sung.
