| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Center Enamel |
| Chứng nhận: | ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | 2000 |
| Thời gian giao hàng: | 2 tháng |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 200 bộ / ngày |
|
Thông tin chi tiết |
|||

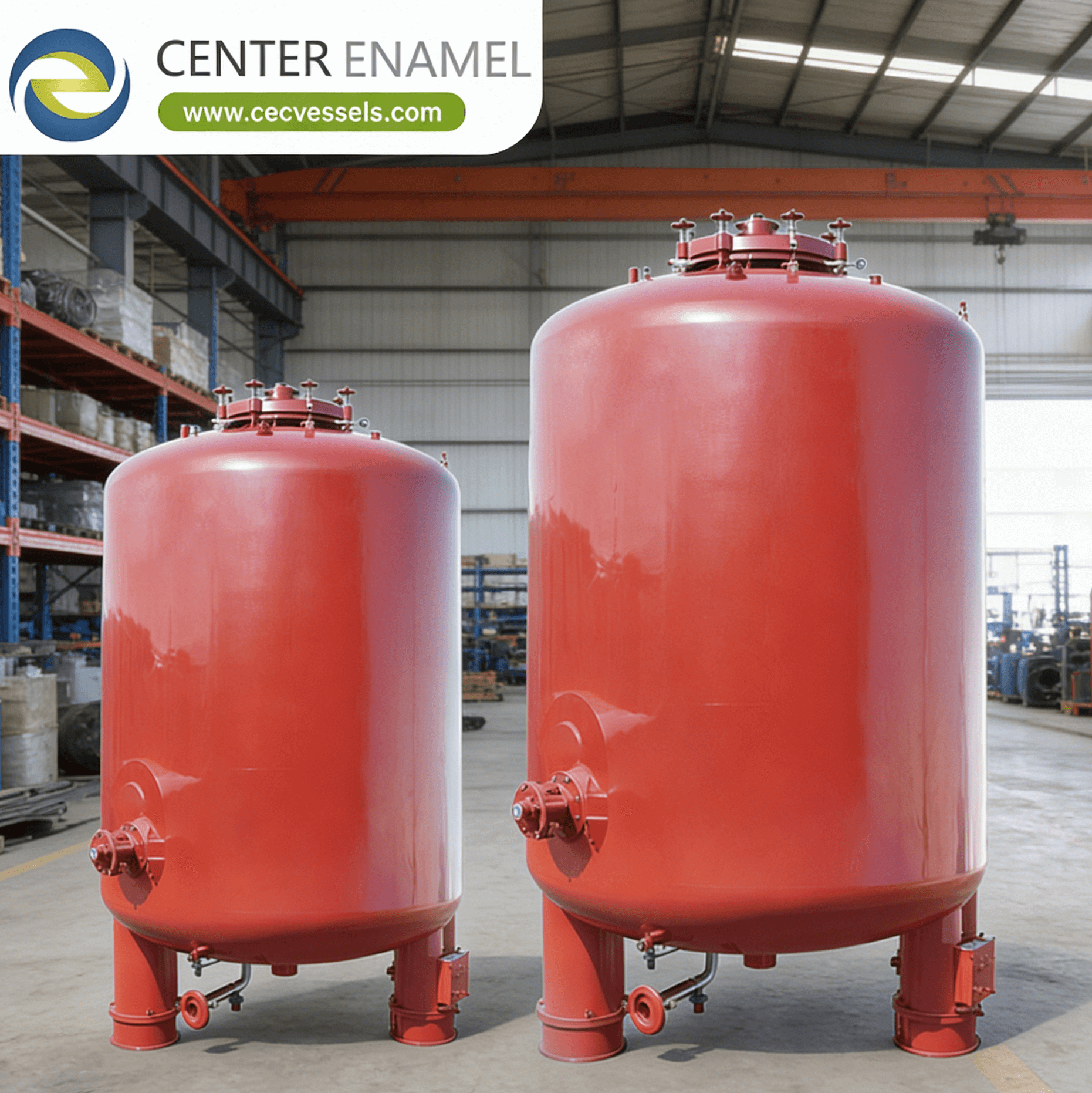

Vật liệu áp lực nhiệt độ thấp là gì? Thiết kế, vật liệu & ứng dụng
Trả lời câu hỏi cốt lõi: Vật liệu áp lực nhiệt độ thấp là gì, và nó yêu cầu những sửa đổi vật liệu và thiết kế nào để hoạt động an toàn dưới -46°C? Vật liệu áp lực nhiệt độ thấp là một vật liệu được mã hóa theo ASME Section VIII, được thiết kế để hoạt động dưới -46°C (ngưỡng mà thép carbon chuyển sang hành vi giòn), yêu cầu vật liệu có độ bền ở nhiệt độ thấp đã được xác minh. *Nhiệt độ kim loại thiết kế tối thiểu (MDMT)* xác định lựa chọn vật liệu: dưới -46°C, thép carbon hạt mịn được chuẩn hóa (SA-516 Gr.70N) với thử nghiệm va đập Charpy V-notch (CVN) theo ASME Section VIII UG-84 là bắt buộc; dưới -104°C, thép niken 9% (SA-353) hoặc thép không gỉ Austenitic (304L/316L) được sử dụng; dưới -196°C, chỉ có thép Austenitic, nhôm (5083) hoặc thép niken 9% mới phù hợp cho dịch vụ LNG (-162°C), oxy lỏng (-183°C) và nitơ lỏng (-196°C).
1. Nguyên tắc thiết kế cốt lõi cho dịch vụ nhiệt độ thấp
Thiết kế vật liệu nhiệt độ thấp tập trung vào việc ngăn ngừa nứt gãy giòn — một chế độ hỏng hóc thảm khốc, trong đó vết nứt lan truyền với tốc độ gần âm thanh qua thành vật liệu mà không có biến dạng dẻo có thể đo được. Ba nguyên tắc luyện kim và thiết kế chi phối hoạt động an toàn:
2. Các loại chính của vật liệu áp lực nhiệt độ thấp
Vật liệu nhiệt độ thấp được phân loại theo khí hóa lỏng mà chúng chứa, MDMT tương ứng và chiến lược vật liệu. Ba loại ứng dụng chính đại diện cho phần lớn các cài đặt công nghiệp:
Bảng so sánh vật liệu áp lực nhiệt độ thấp
Loại vật liệu |
Phạm vi MDMT |
Năng lượng va đập CVN |
Ứng dụng |
SA-516 Gr.70N |
Trên -46°C |
18-27 J @ -46°C |
Propan/butan làm lạnh |
SA-353 (Niken 9%) |
Trên -196°C |
40-70 J @ -196°C |
Lưu trữ LNG (-162°C) |
304L / 316L |
Trên -270°C |
60-100 J @ -196°C |
ASU lạnh, LH2, LHe |
Câu hỏi thường gặp (FAQ)
H: Nhiệt độ kim loại thiết kế tối thiểu (MDMT) là gì và tại sao nó lại quan trọng?
A: MDMT là nhiệt độ kim loại thấp nhất mà vật liệu dự kiến sẽ hoạt động dưới áp suất, bao gồm cả khi khởi động, dừng và các điều kiện bất thường. ASME Section VIII yêu cầu tất cả các vật liệu chịu áp lực phải có độ bền va đập Charpy V-notch đã được xác minh ở hoặc dưới MDMT. Vận hành một vật liệu thép carbon dưới MDMT của nó có nguy cơ nứt gãy giòn thảm khốc — một vết nứt lan truyền với tốc độ gần âm thanh qua thành mà không có biến dạng dẻo trước đó. MDMT được đóng dấu trên bảng tên vật liệu và không được vượt quá nếu không có phân tích kỹ thuật theo ASME Section VIII UG-20(f) hoặc Mã Trường hợp 2216.
H: Tại sao thép niken 9% được sử dụng cho bể chứa LNG thay vì thép không gỉ?
A: Thép niken 9% (SA-353) cung cấp sự cân bằng tối ưu: nó có DBTT dưới -196°C (phù hợp cho LNG ở -162°C), độ bền cao hơn thép không gỉ Austenitic (giới hạn chảy 515 MPa so với 205 MPa đối với 304L, cho phép thành mỏng hơn và chi phí thấp hơn), và co nhiệt thấp hơn các loại Austenitic (giảm ứng suất nhiệt tại các điểm hỗ trợ). Việc bổ sung niken 9% ổn định pha Austenit còn lại giữa ma trận Martensit tôi, mang lại độ bền ở nhiệt độ thấp. Thép niken 9% có giá khoảng 3 lần thép carbon nhưng chỉ bằng 0,5 lần thép không gỉ, làm cho nó trở thành lựa chọn kinh tế cho các bể chứa LNG lớn.
H: Lớp cách nhiệt đa lớp (MLI) là gì và nó làm giảm rò rỉ nhiệt trong các bể lạnh như thế nào?
A: MLI bao gồm 30-100 lớp xen kẽ của lá nhôm có độ phản xạ cao (dày 12-25 µm) và vật liệu cách ly có độ dẫn nhiệt thấp (giấy thủy tinh hoặc lưới polyester, dày 0,05-0,15 mm), được lắp đặt trong khoảng trống chân không giữa vật liệu bên trong và bên ngoài. Mỗi lớp lá nhôm phản xạ 95-97% bức xạ hồng ngoại, và với hơn 30 lớp, sự truyền nhiệt bức xạ còn lại giảm 200-300 lần so với chân không trần. Độ dẫn nhiệt hiệu dụng của MLI được lắp đặt đúng cách trong chân không cao (<10⁻³ mbar) là 0,00005-0,0002 W/mK, đạt được tốc độ bay hơi 0,05-0,1%/ngày cho các bể LNG lớn và 0,3-1,0%/ngày cho các bể vận chuyển LH2 nhỏ hơn.
H: Các trường hợp miễn trừ thử nghiệm va đập ASME là gì và chúng áp dụng cho các bể nhiệt độ thấp như thế nào?
A: ASME Section VIII UG-20(f) và Hình UCS-66 cung cấp các trường hợp miễn trừ thử nghiệm va đập dựa trên độ dày vật liệu và MDMT: vật liệu mỏng (< 10 mm) có thể được miễn trừ ở nhiệt độ thấp tới -48°C vì *nhiệt độ tham chiếu* (có được từ độ dày, giới hạn chảy và ứng suất tác dụng) cao hơn DBTT. Tuy nhiên, đối với các bể hoạt động dưới -46°C, các trường hợp miễn trừ hiếm khi áp dụng — thử nghiệm va đập ở MDMT là bắt buộc đối với hầu hết các độ dày và loại vật liệu. Mã Trường hợp 2216 cho phép giảm MDMT mà không cần thử nghiệm va đập nếu phân tích cơ học gãy (sử dụng *biểu đồ đánh giá hỏng hóc* theo API 579-1/ASME FFS-1) chứng minh khả năng chịu lỗi đầy đủ, nhưng điều này đòi hỏi phân tích kỹ thuật nâng cao và sự chấp nhận của cơ quan quản lý.
