Một bình áp suất quy mô lớn là gì?

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 2000
Thời gian giao hàng: 2 tháng
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 200 bộ / ngày

Thông tin chi tiết

Mô tả sản phẩm

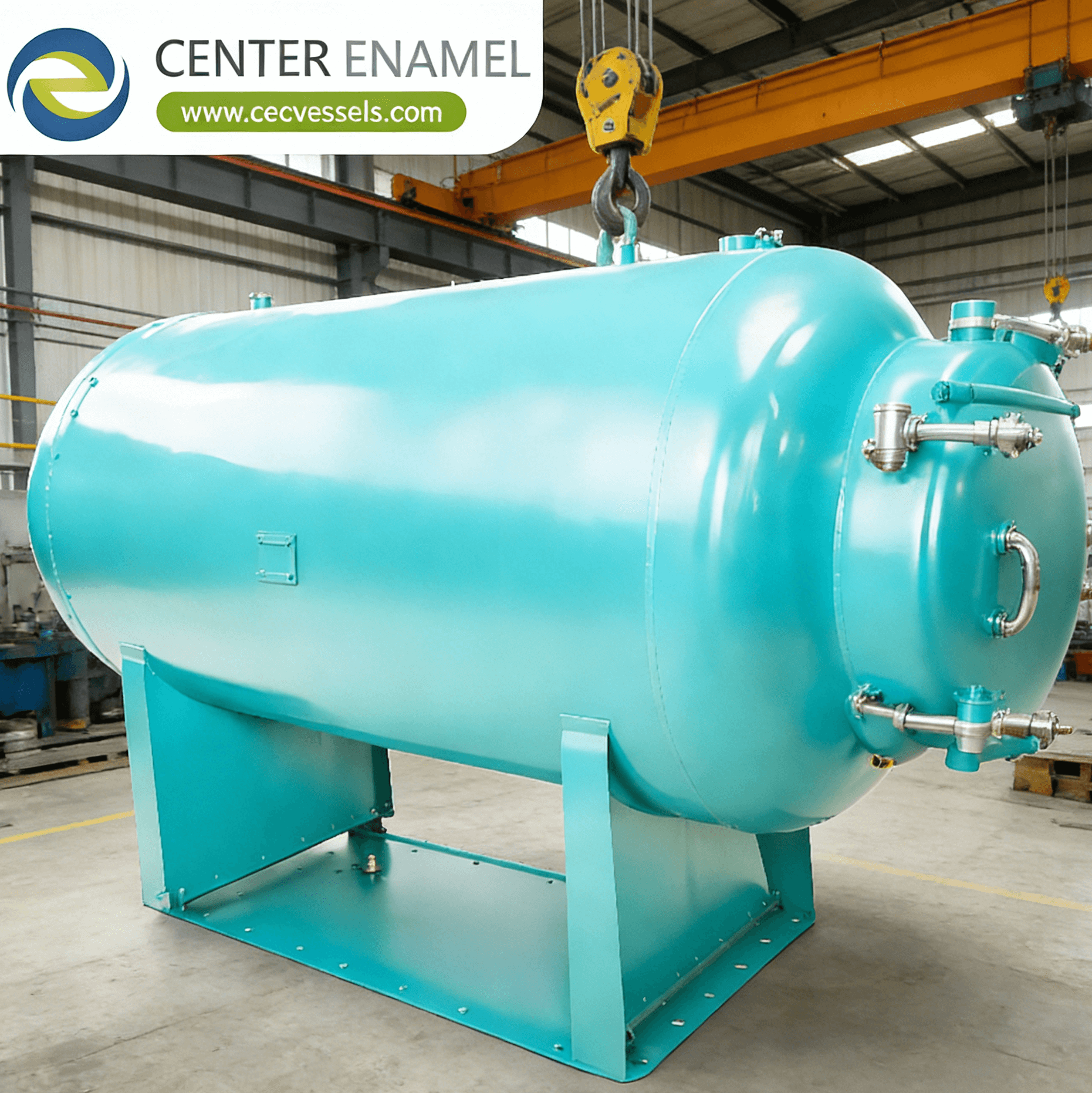

Tàu áp lực quy mô lớn là gì? Thiết kế, Chế tạo & Ứng dụng

Trả lời câu hỏi cốt lõi: Tàu áp lực quy mô lớn là gì và những thách thức kỹ thuật nào phân biệt nó với thiết bị áp lực có kích thước tiêu chuẩn? Tàu áp lực quy mô lớn là tàu áp lực được mã hóa theo ASME Section VIII Division 2 hoặc Division 3, có trọng lượng vượt quá khoảng 100 tấn, với độ dày thành từ 50 đến 300 mm, đường kính từ 2 đến 7 mét và chiều dài từ 10 đến 40 mét. Các tàu này—thường là lò phản ứng xử lý thủy lực, bộ chuyển đổi amoniac hoặc cấu trúc chứa hạt nhân—yêu cầu gia công tấm dày chuyên dụng, hàn nhiều lớp bằng phương pháp hàn hồ quang chìm tự động (SAW), chu kỳ xử lý nhiệt sau hàn (PWHT) kéo dài 620-690°C trong 4-12 giờ và kiểm tra không phá hủy tiên tiến bao gồm UT mảng pha và TOFD (Time-of-Flight Diffraction) để phát hiện khuyết tật thể tích.

1. Nguyên tắc thiết kế và chế tạo cốt lõi

Thiết kế tàu áp lực quy mô lớn vượt ra ngoài các phép tính tiêu chuẩn ASME Section VIII Division 1 để giải quyết phân bố ứng suất thành dày, các ràng buộc chế tạo tại công trường, hậu cần vận chuyển và khả năng hàn các loại thép hợp kim cao.

  • **Phân tích ứng suất thành dày và ASME Division 2:** Ở độ dày thành trên 50 mm, giả định thành mỏng (t/R 0.166, với việc phân loại ứng suất thành màng chính (Pm), uốn chính (Pb) và giới hạn thứ cấp (Q) theo ASME BPVC Section VIII Div.2 Phụ lục 5-A. Phân tích mỏi theo Phụ lục 5-F là bắt buộc đối với dịch vụ chu kỳ vượt quá 1.000 chu kỳ.
  • **Hàn SAW nhiều lớp và Yêu cầu NDE:** Các mối hàn dọc và mối hàn vòng thành dày được chế tạo bằng phương pháp hàn hồ quang chìm tự động (SAW) với 2-4 đầu hàn, đắp 3-5 mm mỗi lớp qua 50-100+ lớp. Kiểm soát nhiệt độ sơ bộ (100-200°C) và nhiệt độ giữa các lớp (150-250°C đối với thép Cr-Mo) là rất quan trọng để ngăn ngừa nứt do hydro. Kiểm tra không phá hủy bao gồm 100% kiểm tra phóng xạ (RT) hoặc UT-PA (mảng pha) trên tất cả các mối hàn thấu toàn bộ, với *TOFD (Time-of-Flight Diffraction)* cung cấp độ chính xác định cỡ vết nứt vượt trội (±1 mm) cho các ứng dụng thành dày trên 50 mm. Kiểm tra độ cứng trên HAZ xác minh tuân thủ các yêu cầu NACE MR0175 đối với dịch vụ có tính axit.
  • **Hậu cần vận chuyển và Chế tạo tại công trường:** Vận chuyển bằng đường bộ các tàu được chế tạo sẵn tại nhà máy bị giới hạn ở khoảng 80-120 tấn (SPMT—Self-Propelled Modular Transporter) hoặc 40-60 tấn (rơ moóc tiêu chuẩn) tùy thuộc vào tuyến đường và giới hạn tải trọng cầu. Các tàu vượt quá giới hạn này yêu cầu chế tạo tại công trường: cán và hàn tấm tại chỗ bằng các khu vực che chắn tạm thời để bảo vệ thời tiết, xử lý nhiệt sau hàn (PWHT) cục bộ bằng bộ gia nhiệt dạng hạt gốm với các tấm cách nhiệt, và chụp phóng xạ tại công trường bằng nguồn Ir-192 loại bánh xích. *Tham số Larson-Miller* LMP = T × (20 + log t) × 10⁻³ xác minh rằng PWHT tại công trường đạt được luyện kim giảm ứng suất tương đương với xử lý nhiệt lò tại nhà máy.

2. Các loại tàu áp lực quy mô lớn chính

Tàu áp lực quy mô lớn đóng vai trò quan trọng trong các ngành năng lượng, hóa dầu và hạt nhân. Ba loại chính đại diện cho phần lớn các lắp đặt tàu thành dày:

  • **Lò phản ứng xử lý thủy lực:** Các lò phản ứng thành rèn hoặc cán tấm này phục vụ các đơn vị xử lý thủy lực và tách thủy lực trong các nhà máy lọc dầu, hoạt động ở 8-20 MPa và 350-450°C. Được chế tạo từ thép 2.25Cr-1Mo-0.25V với độ dày thành 100-250 mm, trọng lượng tàu từ 500-1.500 tấn là phổ biến đối với các bộ tách thủy lực lớn. Các lớp xúc tác bên trong (3-5 lớp) với các vùng làm nguội hydro lạnh duy trì kiểm soát nhiệt độ tỏa nhiệt. *Tham số Larson-Miller* xác minh tuổi thọ phá hủy do rão 200.000 giờ. Các tính năng tiên tiến bao gồm lớp phủ phủ (3-6 mm thép không gỉ TP.347) để chống ăn mòn do bisunfua amoni (NH4HS) trong phần thoát.
  • **Bộ chuyển đổi tổng hợp Amoniac và Methanol:** Các tàu áp suất cao, nhiệt độ cao này (10-30 MPa, 350-550°C) chứa các lớp xúc tác cho quá trình tổng hợp amoniac Haber-Bosch (xúc tác Fe-K2O-Al2O3) hoặc tổng hợp methanol (xúc tác Cu-ZnO-Al2O3). Độ dày thành 80-200 mm bằng thép Cr-Mo, với các hộp chứa bên trong hoặc giỏ xúc tác dòng chảy xuyên tâm, là điển hình. Trọng lượng tàu từ 200-600 tấn yêu cầu chế tạo theo mô-đun với hàn các đoạn thân tại công trường. *Phương trình động học Temkin-Pyzhev* r = k·(PN2·PH2^1.5 / PH2^0.5)·(1 - (1/K)^2) mô tả tốc độ tổng hợp amoniac, hướng dẫn định cỡ thể tích xúc tác cho tốc độ sản xuất mục tiêu 1.000-3.000 tấn/ngày.
  • **Lò phản ứng hạt nhân (RPV):** Các tàu áp lực dạng vòng rèn này (thiết kế 15-17 MPa, hoạt động 290-350°C) chứa lõi lò phản ứng hạt nhân trong các nhà máy PWR và BWR. Được chế tạo từ thép hợp kim thấp Mn-Mo-Ni (SA-508 Gr.3 Cl.1) với độ dày thành 150-250 mm, RPV là một trong những bộ phận rèn nguyên khối lớn nhất được sản xuất (lên đến 400 tấn cho các thiết kế 1.500 MW(e) hiện đại). Các mối hàn vòng thấu toàn bộ nối các vòng rèn phải chịu 100% UT-PA và kiểm tra định kỳ trong quá trình sử dụng theo ASME Section XI. *Nhiệt độ chuyển đổi độ dẻo không có vết nứt tham chiếu (RTNDT)* phải duy trì dưới +33°C trong suốt tuổi thọ thiết kế 60 năm, với các chương trình viên nang giám sát theo dõi sự giòn hóa do neutron.

Bảng so sánh các loại tàu áp lực quy mô lớn

Loại tàu

Ứng dụng & Tiêu chuẩn

Độ dày thành

Phạm vi trọng lượng

Lò phản ứng xử lý thủy lực

HDT/HCK, ASME VIII Div.2

100-250 mm (2.25Cr-1Mo-V)

500-1.500 tấn

Bộ chuyển đổi Amoniac/Methanol

Haber-Bosch, ASME VIII Div.2

80-200 mm (Cr-Mo)

200-600 tấn

RPV hạt nhân

PWR/BWR, ASME III + XI

150-250 mm (SA-508 Gr.3)

300-400 tấn

Câu hỏi thường gặp (FAQ)

H: Tại sao ASME Section VIII Division 2 áp dụng cho tàu áp lực quy mô lớn thay vì Division 1?

A: Division 2 (quy tắc thay thế) cho phép ứng suất thiết kế cao hơn (lên đến 1/3 cường độ kéo đứt so với 1/3.5 trong Div.1), dẫn đến thành mỏng hơn và trọng lượng nhẹ hơn—nhưng yêu cầu thiết kế dựa trên phân tích (FEA) nghiêm ngặt hơn, yêu cầu NDE chặt chẽ hơn (100% UT hoặc RT so với RT điểm), và các chương trình đảm bảo chất lượng bắt buộc. Đối với các tàu có độ dày thành trên 50 mm, việc tiết kiệm vật liệu (10-20%) bù đắp chi phí kỹ thuật và chế tạo cao hơn, làm cho Division 2 trở thành lựa chọn kinh tế.

H: TOFD là gì và tại sao nó được ưu tiên cho kiểm tra mối hàn tàu thành dày?

A: TOFD (Time-of-Flight Diffraction) sử dụng hai đầu dò góc truyền và nhận sóng siêu âm dọc. Khi chùm tia gặp đỉnh vết nứt, sự nhiễu xạ xảy ra, và sự khác biệt về thời gian bay giữa đỉnh và phản xạ thành sau sẽ định vị và định cỡ vết nứt một cách chính xác (độ chính xác ±1 mm về độ sâu). Không giống như kiểm tra phóng xạ (RT), TOFD có thể kiểm tra thành dày tới 300+ mm, cung cấp dữ liệu kỹ thuật số vĩnh viễn để so sánh trong quá trình sử dụng và phát hiện các khuyết tật phẳng (vết nứt, thiếu chảy) mà RT thường bỏ sót. ASME Code Case 2235 cho phép TOFD thay thế cho RT trên các mối hàn ≥ 12,7 mm.

H: Làm thế nào để đạt được PWHT tại công trường cho các tàu lớn không thể đặt vừa vào lò nung của nhà máy?

A: PWHT tại công trường sử dụng bộ gia nhiệt dạng hạt gốm (phần tử điện trở) quấn quanh vùng hàn, được bao bọc trong các tấm cách nhiệt. Nhiệt độ được kiểm soát bằng cặp nhiệt điện được hàn điểm vào bề mặt tàu với khoảng cách 300-600 mm, duy trì 620-690°C ± 14°C trong thời gian ngâm ủ đã tính toán (1 giờ cho mỗi 25 mm độ dày). *Tham số Larson-Miller* LMP = T × (20 + log t) × 10⁻³ xác nhận rằng PWHT tại công trường đạt được giảm ứng suất tương đương với xử lý nhiệt lò tại nhà máy. Chênh lệch nhiệt độ giữa các vùng được gia nhiệt và không được gia nhiệt bị giới hạn ở 150°C/m chiều dài trục để ngăn ngừa biến dạng do gradient nhiệt.

H: Có những lựa chọn vận chuyển nào cho các tàu áp lực vượt quá 120 tấn?

A: Có ba lựa chọn: (1) vận chuyển đường bộ bằng SPMT (Self-Propelled Modular Transporter) lên đến 200+ tấn, yêu cầu khảo sát tuyến đường, gia cố cầu và giấy phép vận chuyển ban đêm; (2) vận chuyển bằng sà lan hoặc đường sông cho các tàu được chế tạo gần đường thủy, xử lý 500-1.500 tấn với việc xếp dỡ trực tiếp từ bến chế tạo; (3) chế tạo tại công trường, nơi vật liệu tấm được vận chuyển và tàu được lắp ráp, hàn, xử lý nhiệt PWHT và kiểm tra tại chỗ dưới các khu vực che chắn tạm thời. Lựa chọn phụ thuộc vào trọng lượng tàu, vị trí công trường và phân tích chi phí so sánh (chế tạo tại nhà máy + vận chuyển so với chế tạo tại công trường).

Thẻ: Lò phản ứng thép không gỉ, Hệ thống lò phản ứng hóa học, Lò phản ứng hóa học công nghiệp
