Một lò phản ứng hydro hóa là gì?

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001
Số mô hình: Mái vòm nhôm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: 100-50000
chi tiết đóng gói: 2000
Thời gian giao hàng: 8 tuần
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 6000

Thông tin chi tiết

Nguồn gốc Trung Quốc Hàng hiệu Center Enamel
Chứng nhận ISO 9001 Số mô hình Mái vòm nhôm
Vật liệu: Nhôm Kết cấu: Cấu trúc tự hỗ trợ
Chống ăn mòn: Kháng ăn mòn cao BẢO TRÌ: Hầu như bảo trì miễn phí
Cài đặt: Cài đặt trường nhanh Thiết kế: Thiết kế nhịp rõ ràng
Làm nổi bật:

thiết kế bình chịu áp lực lò phản ứng hydro hóa

,

Ứng dụng an toàn lò phản ứng hydro hóa

,

bình chịu áp lực lò phản ứng hydro hóa

Mô tả sản phẩm

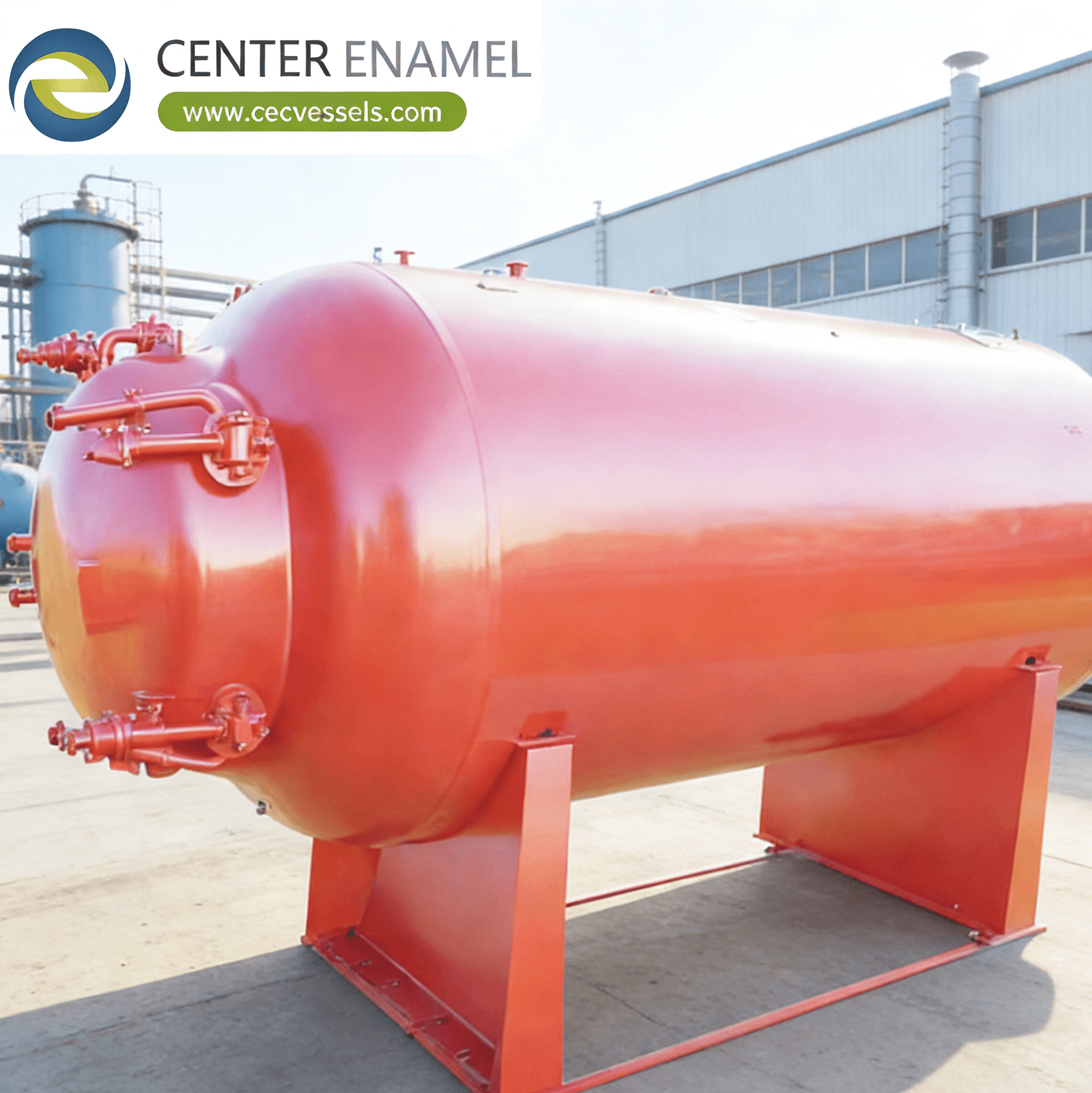

Lò phản ứng hydro hóa là gì? Thiết kế, An toàn & Ứng dụng

Trả lời câu hỏi cốt lõi: Lò phản ứng hydro hóa là gì, và những đặc điểm thiết kế nào đảm bảo quá trình cộng hydro xúc tác an toàn, hiệu quả ở áp suất và nhiệt độ cao? Lò phản ứng hydro hóa là một bình áp lực được mã hóa theo ASME Section VIII, tạo điều kiện thuận lợi cho quá trình cộng hydro (H2) xúc tác vào các liên kết hữu cơ không bão hòa — C=C, C=O, C=N, vòng thơm — ở áp suất 1-30 MPa và nhiệt độ 50-500°C. Các cấu hình bao gồm lò phản ứng lớp màng (lớp xúc tác cố định với dòng chảy đồng thời khí-lỏng xuống), lò phản ứng huyền phù (xúc tác dạng bột lơ lửng trong chất lỏng) và nồi hấp khuấy (lô hoặc bán lô). Lựa chọn vật liệu tuân theo *đường cong Nelson của API 941* để ngăn ngừa *tấn công hydro nhiệt độ cao (HTHA)*: thép 2.25Cr-1Mo là tiêu chuẩn cho dịch vụ trên 250°C và 3 MPa. Thiết bị đo đạc chống cháy nổ ATEX Zone 1 và phát hiện rò rỉ H2 ở mức 25% *Giới hạn nổ dưới (LEL = 4% thể tích)* là các quy định an toàn bắt buộc.

1. Nguyên tắc thiết kế và an toàn cốt lõi

Thiết kế lò phản ứng hydro hóa tích hợp kỹ thuật phản ứng xúc tác với các mối nguy hiểm độc đáo của hydro áp suất cao: giòn, nguy cơ cháy nổ và chạy trốn nhiệt do phản ứng hydro hóa tỏa nhiệt mạnh (ΔH = -120 đến -140 kJ/mol cho bão hòa C=C).

  • **Tấn công hydro và lựa chọn vật liệu (API 941):** Hydro phân tử phân ly trên bề mặt thép ở nhiệt độ trên 200°C và khuếch tán vào kim loại, phản ứng với carbon trong Fe3C tạo thành metan (CH4). *Đường cong Nelson* trong API 941 xác định phạm vi hoạt động an toàn: dưới đường cong, thép carbon (SA-516 Gr.70) được chấp nhận lên đến ~250°C/3 MPa; 1.25Cr-0.5Mo (SA-387 Gr.11) mở rộng đến ~350°C/8 MPa; 2.25Cr-1Mo (SA-387 Gr.22) mở rộng đến ~450°C/15 MPa; 3Cr-1Mo-0.25V và 2.25Cr-1Mo-0.25V mở rộng phạm vi hơn nữa cho dịch vụ xử lý hydro khắc nghiệt. Trên đường cong, *tấn công hydro nhiệt độ cao (HTHA)* gây ra sự hình thành bong bóng metan không thể phục hồi, nứt và cuối cùng là hỏng thành. *Tham số Larson-Miller* LMP = T*(20+log t)*10⁻³ xác minh khả năng chống rão dài hạn ở các điều kiện thiết kế.
  • **An toàn cháy nổ và tuân thủ ATEX:** Hydro cực kỳ dễ cháy: LEL = 4% thể tích, UEL = 75% thể tích, năng lượng đánh lửa tối thiểu = 0,017 mJ (thấp hơn 30* lần so với metan). Lắp đặt lò phản ứng hydro hóa phải được phân loại là *ATEX Zone 1* (Zone 2 nếu nguồn rò rỉ H2 được loại bỏ bằng thiết kế). Tất cả thiết bị điện (động cơ, thiết bị đo, đèn) phải có định mức Ex d (vỏ chống cháy) hoặc Ex i (an toàn nội tại) cho nhóm khí IIC (hydro). *Máy dò khí H2* (loại hạt xúc tác hoặc điện hóa, hiệu chuẩn đến 0-25% LEL = 0-1% H2) được lắp đặt tại các điểm rò rỉ tiềm ẩn (khớp nối mặt bích, gioăng van, khu vực làm kín) với logic bỏ phiếu (2 trong 3) để ngắt nguồn H2. Hệ thống xả nitơ khẩn cấp (tối thiểu 5 thể tích bình) được thực hiện trước khi nạp H2; oxy phải < 0,5% trước khi nạp H2.
  • **Kiểm soát chạy trốn nhiệt và xả khẩn cấp:** Phản ứng hydro hóa tỏa nhiệt mạnh (ΔH = -120 đến -140 kJ/mol cho bão hòa C=C, -200 đến -250 kJ/mol cho bão hòa vòng thơm). Nếu việc loại bỏ nhiệt thất bại, sự tăng nhiệt độ đoạn nhiệt ΔTad = (-ΔH)·C/(ρ·Cp) có thể đạt 200-500°C, đẩy nhanh phản ứng và tạo ra tiêu thụ H2 không kiểm soát. *Phân loại mức độ nghiêm trọng Stoessel* gán các cấp độ nguy hiểm: Cấp 1 (ΔTad 200°C, yêu cầu tiêm chất ức chế hoặc làm nguội khẩn cấp). *Kích thước xả khẩn cấp* theo DIERS (Viện Thiết kế Hệ thống Xả Khẩn cấp) sử dụng các mô hình dòng chảy hai pha để xác định kích thước đĩa vỡ/van an toàn cho kịch bản chạy trốn tồi tệ nhất, có tính đến cả hơi sinh ra từ phản ứng và H2 pha khí.
2. Các loại lò phản ứng hydro hóa chính

Lò phản ứng hydro hóa được phân loại theo pha xúc tác (lớp cố định, huyền phù hoặc đồng nhất) và kiểu tiếp xúc giữa khí H2, dòng chảy lỏng và xúc tác rắn. Ba cấu hình chiếm ưu thế trong thực hành công nghiệp:

  • **Lò phản ứng hydro hóa lớp màng:** Các lò phản ứng ASME lớp cố định này (đường kính 1-5 m, chiều cao 5-25 m, 3-20 MPa, 300-450°C) chứa các viên xúc tác (1,5-4 mm, CoMoS hoặc NiMoS trên nền Al2O3) trong một lớp hình trụ. Dòng chảy lỏng nhỏ giọt xuống đồng thời với khí H2, đạt được tiếp xúc ba pha khí-lỏng-rắn. *Bản đồ chế độ dòng chảy màng* (tốc độ dòng khí-lỏng) xác định vùng hoạt động tối ưu: chế độ dòng màng (tốc độ khí và lỏng thấp), chế độ dòng xung (trung bình) hoặc chế độ dòng phun (tốc độ khí cao). *Tốc độ không gian theo giờ của chất lỏng (LHSV)* điển hình = 1-5 giờ⁻¹ cho hydrodesulfurization (HDS) và 0,5-2 giờ⁻¹ cho hydrocracking. Quản lý nhiệt sử dụng *tiêm làm nguội hydro lạnh* giữa các lớp xúc tác (3-5 lớp), giới hạn sự tăng nhiệt độ giữa các lớp ở mức 15-30°C cho mỗi vùng phản ứng tỏa nhiệt.
  • **Lò phản ứng hydro hóa huyền phù:** Các bình ASME khuấy hoặc cột bọt này (thể tích 0,5-10 m³, 1-15 MPa, 50-250°C) lơ lửng xúc tác dạng bột (5-20 μm, Pd/C, Raney Ni, hoặc Pt/C ở mức 0,5-5% khối lượng) trong chất phản ứng lỏng. Khí H2 được phun qua một vòng phân phối (lỗ 1-3 mm) và phân tán thành các bọt 2-5 mm bởi bộ khuấy (cánh khuấy Rushton, 300-800 RPM). *Hệ số truyền khối khí-lỏng thể tích kLa* = 0,05-0,3 giây⁻¹ là thông số giới hạn tốc độ cho các phản ứng hydro hóa nhanh (tốc độ tiêu thụ H2 > 0,5 mol/L/phút). Lò phản ứng huyền phù được ưa chuộng cho: hydro hóa hóa chất tinh khiết và dược phẩm (nơi có thể chấp nhận thay thế xúc tác theo lô), thử nghiệm xúc tác (sàng lọc nhanh với các xúc tác khác nhau) và hydro hóa sáp trong tổng hợp Fischer-Tropsch.
  • **Lò phản ứng hydro hóa nồi hấp khuấy:** Các bình ASME lô hoặc bán lô này (thể tích 0,05-5 m³, 1-10 MPa, 20-200°C) với áo gia nhiệt/làm mát bên trong (U = 300-700 W/m²K) phục vụ cho hydro hóa dược phẩm và hóa chất đặc biệt. H2 được nạp từ bể chứa áp suất cao để duy trì áp suất không đổi khi phản ứng tiêu thụ hydro (chế độ thể tích biến đổi áp suất không đổi). *Cánh khuấy tạo khí* (trục rỗng với các lỗ ở trục cánh khuấy) chủ động hút H2 từ không gian đầu vào chất lỏng, đạt được hệ số truyền khối khí-lỏng kLa = 0,1-0,5 giây⁻¹ ở tốc độ 500-1.500 RPM. Nồi hấp tiên tiến có *nhiệt lượng kế phản ứng* (Mettler Toledo RC1e hoặc HEL Simular) đo dòng nhiệt Q = UA(Tj - Tr) theo thời gian thực, cho phép xác định thông số động học tại chỗ và đánh giá nguy cơ nhiệt (phân loại Stoessel).
Bảng so sánh các loại lò phản ứng hydro hóa
Loại lò phản ứng Dạng xúc tác Áp suất H2 Ứng dụng
Lớp màng Viên đùn cố định (1,5-4 mm) 3-20 MPa @ 300-450°C HDS, HCK, hydro hóa dầu
Huyền phù Dạng bột (5-20 μm, Pd/C, Raney Ni) 1-15 MPa @ 50-250°C Hóa chất tinh khiết, Fischer-Tropsch
Nồi hấp khuấy Dạng bột (lô, tạo khí) 1-10 MPa @ 20-200°C API dược phẩm, hóa chất đặc biệt
Câu hỏi thường gặp (FAQ) H: Đường cong Nelson của API 941 là gì và nó ngăn ngừa tấn công hydro nhiệt độ cao như thế nào?

A: Đường cong Nelson vẽ biểu đồ áp suất riêng phần của hydro so với nhiệt độ hoạt động, xác định các vùng an toàn cho mỗi loại thép. Dưới đường cong thép carbon, SA-516 Gr.70 được chấp nhận. Trên đó, thép Cr-Mo với hàm lượng Cr tăng dần (1.25Cr-0.5Mo, 2.25Cr-1Mo, 3Cr-1Mo) được chỉ định dần dần. Trên giới hạn Nelson đối với một loại thép nhất định, H2 phân tử phân ly trên bề mặt thép, khuếch tán vào kim loại và phản ứng với carbon trong Fe3C tạo thành metan (CH4). Các phân tử metan không thể khuếch tán ra ngoài, tích tụ tại các ranh giới hạt và tạo thành các vết nứt — hư hỏng không thể phục hồi được gọi là *tấn công hydro nhiệt độ cao (HTHA)* cuối cùng gây hỏng thành. API 941 cung cấp các đường cong xác định để lựa chọn vật liệu an toàn trong dịch vụ hydro.

H: Tại sao Giới hạn nổ dưới (LEL) của hydro lại thấp như vậy và các biện pháp an toàn nào được yêu cầu?

A: Hydro có LEL = 4% thể tích (4% H2 trong không khí đủ để đánh lửa) và năng lượng đánh lửa tối thiểu là 0,017 mJ — thấp hơn 30* lần so với metan (0,47 mJ) và thấp hơn 200* lần so với propan (3,3 mJ). Một tia lửa tĩnh điện từ người đi trên sàn khô (5-15 mJ) có thể đánh lửa hỗn hợp hydro-không khí. Các biện pháp an toàn được yêu cầu: (1) Phân loại ATEX Zone 1 cho tất cả thiết bị trong phạm vi 1 m tính từ bình/đường ống chứa H2; (2) Thiết bị điện Ex d (chống cháy) hoặc Ex i (an toàn nội tại) được chứng nhận cho nhóm khí IIC; (3) Máy dò khí H2 ở mức báo động 25% LEL (1% H2) và ngắt 50% LEL (2% H2); (4) Xả nitơ (5 thể tích bình) với xác minh O2 < 0,5% trước khi nạp H2; (5) Nối đất và nối dây tất cả các bộ phận kim loại với điện trở < 10 Ω.

H: Cánh khuấy tạo khí cải thiện hiệu suất hydro hóa trong nồi hấp khuấy như thế nào?

A: Cánh khuấy Rushton tiêu chuẩn khuấy chất lỏng nhưng chỉ phân tán các bọt khí đã có trong chất lỏng (được đưa vào bằng cách phun). Cánh khuấy tạo khí (trục rỗng với các lỗ ở trục cánh khuấy) tạo ra chênh lệch áp suất (hiệu ứng Bernoulli) chủ động hút H2 từ không gian đầu vào qua trục rỗng vào vùng cánh khuấy có lực cắt cao, nơi nó được phân tán thành các bọt mịn (0,5-2 mm). Cơ chế tự tạo khí này đạt được hệ số truyền khối khí-lỏng kLa = 0,1-0,5 giây⁻¹ mà không cần bộ phun bên ngoài — cao hơn 2-5* lần so với hệ thống Rushton phun với cùng công suất đầu vào. Tốc độ sử dụng H2 đạt gần 95-98% (so với 60-80% đối với hệ thống phun), rất quan trọng đối với các chất xúc tác hydro hóa đắt tiền và các sản phẩm đạt tiêu chuẩn dược phẩm.

H: Phân loại mức độ nghiêm trọng Stoessel là gì và nó được áp dụng cho thiết kế lò phản ứng hydro hóa như thế nào?

A: Phân loại Stoessel đánh giá nguy cơ nhiệt của các phản ứng tỏa nhiệt lô/bán lô bằng dữ liệu nhiệt lượng kế (RC1e hoặc DSC). Nó xem xét: ΔTad (nhiệt độ tăng đoạn nhiệt), MTSR (Nhiệt độ tối đa của phản ứng tổng hợp — nhiệt độ đạt được nếu tất cả các chất phản ứng tích lũy phản ứng đoạn nhiệt) và Tdec (nhiệt độ bắt đầu phân hủy). Cấp 1: ΔTad < 50°C, MTSR < Tdec — an toàn với làm mát tiêu chuẩn. Cấp 2: 50 < ΔTad Tdec — yêu cầu tiêm chất ức chế hoặc làm nguội khẩn cấp. Cấp 4-5: phân hủy nhanh và không thể ngăn chặn — yêu cầu thiết kế an toàn vốn có (giảm kích thước lô, dòng chảy liên tục). Phản ứng hydro hóa thường thuộc Cấp 2-3 do ΔH cao (-120 đến -250 kJ/mol), yêu cầu hệ thống làm mát và xả khẩn cấp mạnh mẽ.
