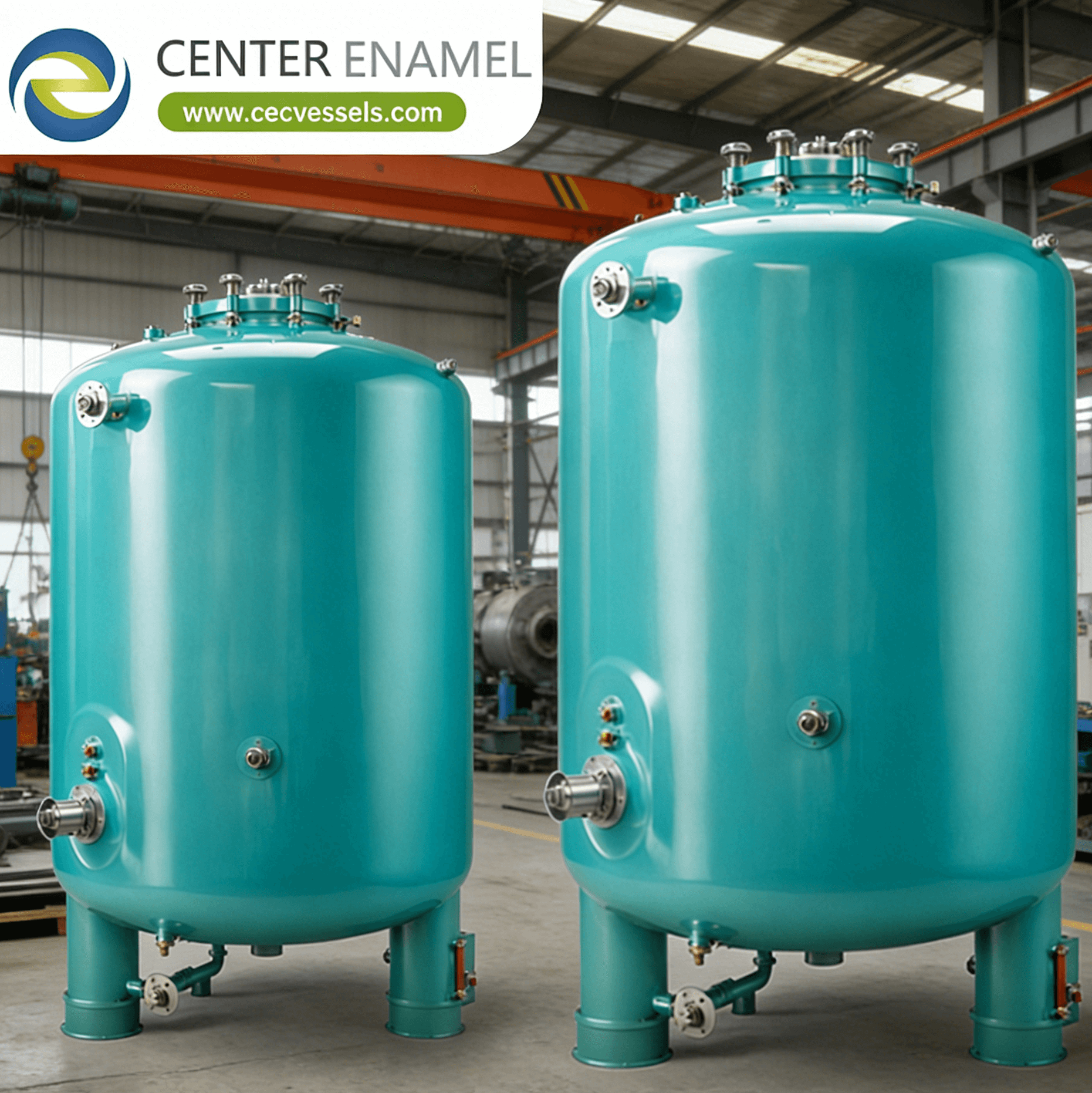

Reactor trong nhà máy quy trình là gì? Thiết kế, Tích hợp & Ứng dụng

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: 2000
Thời gian giao hàng: 2 tháng
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 200 bộ / ngày

Thông tin chi tiết

Mô tả sản phẩm

Reactor Lò Phản Ứng trong Nhà Máy Công Nghiệp là gì? Thiết kế, Tích hợp & Ứng dụng

Trả lời câu hỏi cốt lõi: Reactor lò phản ứng trong nhà máy công nghiệp là gì, và nó tích hợp kỹ thuật phản ứng hóa học với hệ thống điều khiển cấp nhà máy, tiện ích và an toàn như thế nào? Reactor lò phản ứng trong nhà máy công nghiệp là đơn vị chuyển đổi cốt lõi trong một cơ sở sản xuất hóa chất, được thiết kế như một hệ thống tích hợp kết hợp động học phản ứng, truyền nhiệt (U = 300-1.500 W/m²K), trộn (cấu hình CSTR, PFR hoặc giường đóng gói) và hệ thống đo lường an toàn. Được định cỡ bằng *số Damkohler* Da = k·τ (trong đó k là hằng số tốc độ và τ là thời gian lưu), các lò phản ứng này xử lý công suất sản xuất từ 1.000-500.000 tấn/năm. Tích hợp với *Hệ thống Điều khiển Phân tán (DCS)* ở tốc độ quét 1-10 Hz cho phép giám sát thời gian thực nhiệt độ, áp suất, thành phần và lưu lượng, với *Điều khiển Quy trình Nâng cao (APC)* và *Công nghệ Phân tích Quy trình (PAT)* tối ưu hóa năng suất và độ chọn lọc trong phạm vi ±0,5% mục tiêu thiết kế.

1. Nguyên tắc Thiết kế Cốt lõi của Lò Phản Ứng Nhà Máy Công Nghiệp

Thiết kế lò phản ứng nhà máy công nghiệp tích hợp kỹ thuật phản ứng hóa học (động học, nhiệt động lực học, hiện tượng vận chuyển) với kỹ thuật cơ khí (vật liệu, áp suất, truyền nhiệt) và điều khiển quy trình (thiết bị đo, an toàn, tối ưu hóa). Ba nguyên tắc chi phối thiết kế tích hợp:

  • **Lựa chọn Lò Phản Ứng và Phân tích Số Damkohler:** *Số Damkohler* Da = k·τ định lượng tỷ lệ giữa tốc độ phản ứng và tốc độ vận chuyển đối lưu. Đối với Da > 1, phản ứng nhanh hơn quá trình trộn — lò phản ứng hoạt động như PFR hoặc lò phản ứng mẻ. Đối với Da 50 (dòng chảy nút với sự trộn ngược tối thiểu), Pe < 1 (CSTR trộn ngược hoàn toàn). Đối với phản ứng bậc nhất trong PFR, chuyển đổi X = 1 - exp(-Da); đối với CSTR, X = Da/(1+Da). Lựa chọn giữa CSTR và PFR phụ thuộc vào bậc phản ứng, yêu cầu độ chọn lọc và quản lý nhiệt — CSTR cung cấp nhiệt độ đồng nhất cho các phản ứng tỏa nhiệt, trong khi PFR đạt được chuyển đổi trên mỗi lượt cao hơn cho các phản ứng giới hạn cân bằng.
  • **Tích hợp Truyền Nhiệt và Quản lý Nhiệt:** Các lò phản ứng tỏa nhiệt yêu cầu loại bỏ nhiệt liên tục để duy trì hoạt động đẳng nhiệt và ngăn ngừa sự chạy trốn nhiệt. *Hệ số truyền nhiệt tổng thể* U = 1/(1/hi + tw/kw + 1/ho + bám bẩn) dao động từ 300-500 W/m²K đối với CSTR có áo khoác (với lớp lót thủy tinh làm giảm U 30-40%), 500-1.000 W/m²K đối với CSTR có cuộn dây bên trong và 800-1.500 W/m²K đối với PFR dạng ống vỏ. *Tiêu chí chạy trốn nhiệt* (lớp quan trọng Stoessel) phân loại sự sinh nhiệt của phản ứng so với khả năng làm mát: Lớp 1 (an toàn, ΔTad 200°C yêu cầu làm mát khẩn cấp hoặc dập tắt). Đối với các phản ứng có nguy cơ chạy trốn (nitrat hóa, trùng hợp), các hệ thống *làm mát khẩn cấp* và *tiêm chất ức chế* được chỉ định theo phương pháp DIERS (Viện Thiết kế Hệ thống Xả Khẩn cấp).
  • **Tích hợp DCS và Điều khiển Quy trình Nâng cao:** Lò phản ứng được trang bị: bộ truyền nhiệt độ (RTD PT100, 3 dây, ±0,5°C) tại 5-20 vị trí; bộ truyền áp suất (dung tích hoặc áp điện trở, ±0,1% FS) trên đầu vào, lò phản ứng và xả; lưu lượng kế (Coriolis cho khối lượng, ±0,5%; từ tính cho chất lỏng dẫn điện, ±0,2%; vortex cho khí, ±1%); và bộ phân tích thành phần (FTIR trực tuyến, NIR hoặc GC với thời gian chu kỳ 1-5 phút) cho *PAT (Công nghệ Phân tích Quy trình)*. DCS quét ở tốc độ 1-10 Hz, với các vòng điều khiển PID quản lý nhiệt độ (chuỗi: nhiệt độ lò phản ứng → nhiệt độ đầu vào áo khoác → van hơi/làm mát), áp suất (bộ điều chỉnh áp suất ngược trên lò phản ứng pha khí) và lưu lượng nạp (điều khiển tỷ lệ để cân bằng hóa học). *APC (Điều khiển Quy trình Nâng cao)* sử dụng điều khiển dự báo mô hình (MPC) để tối ưu hóa các tương tác đa biến, giảm sự biến động 30-60% so với điều khiển PID vòng đơn.

2. Các Loại Lò Phản Ứng Nhà Máy Công Nghiệp Chính

Các nhà máy công nghiệp triển khai các cấu hình lò phản ứng phù hợp với hóa học phản ứng, quy mô sản xuất và kinh tế quy trình. Ba cấu hình đại diện cho các thiết kế chiếm ưu thế trong sản xuất hóa chất:

  • **Lò Phản Ứng Khuấy Trộn Liên Tục (CSTR):** Các bình ASME này (1-50 m³, 0,1-10 MPa) có bộ khuấy cơ học (cánh khuấy Rushton hoặc cánh nghiêng, D/T = 0,33-0,5, N = 50-300 RPM) duy trì nhiệt độ và nồng độ gần như đồng nhất. *Phân bố thời gian lưu (RTD)* tuân theo mô hình các bình nối tiếp, với số Peclet Pe < 1 đối với một bình trộn tốt. CSTR được ưu tiên cho: các phản ứng pha lỏng yêu cầu nhiệt độ đồng nhất (trùng hợp, este hóa), các phản ứng có độ nhạy chọn lọc thấp với chuyển đổi, và các quy trình yêu cầu thêm/bớt xúc tác liên tục. Chuỗi CSTR đa bình (3-5 bình) xấp xỉ hành vi PFR cho chuyển đổi trên mỗi lượt cao hơn, với chuyển đổi Xn = 1 - (1+Da·n)⁻ⁿ đối với n CSTR có kích thước bằng nhau nối tiếp.
  • **Lò Phản Ứng Dòng Chảy Nút (PFR) / Lò Phản Ứng Ống:** Các lò phản ứng dạng bó ống hoặc ống đơn ASME này (đường kính trong ống 25-100 mm, chiều dài 5-50 m) đạt được hành vi dòng chảy nút với sự trộn dọc trục tối thiểu (Pe > 50). *Vận tốc không gian* SV = v/L = 1/τ xác định thông lượng trên mỗi đơn vị thể tích lò phản ứng. PFR được ưu tiên cho: các phản ứng pha khí (trung hòa hơi nước, oxy hóa một phần), các phản ứng giới hạn cân bằng yêu cầu chuyển đổi trên mỗi lượt cao, và các phản ứng nhanh mà phân bố thời gian lưu hẹp tối đa hóa độ chọn lọc. Đối với các phản ứng pha khí tỏa nhiệt, cấu hình đa ống (hàng nghìn ống 25-50 mm trong một vỏ, với xúc tác trong ống và làm mát ở phía vỏ) cung cấp diện tích truyền nhiệt 50-500 m²/m³ thể tích lò phản ứng.
  • **Lò Phản Ứng Xúc Tác Giường Đóng Gói:** Các bình ASME này (đường kính 0,5-20 m, chiều cao 2-30 m) chứa một giường cố định các hạt xúc tác rắn (hạt đùn hoặc hình cầu 3-10 mm) mà chất lỏng chảy qua. *Phương trình Ergun* ΔP/L = 150·μ·v·(1-ε)²/(dp²·ε³) + 1,75·ρ·v²·(1-ε)/(dp·ε³) dự đoán sụt áp (thường là 0,01-0,5 bar/m), giới hạn kích thước hạt xúc tác và tốc độ dòng chảy. Lò phản ứng giường đóng gói phục vụ: tái tạo xúc tác (Pt-Sn/Al2O3, 400-550°C, 0,5-3 MPa), tổng hợp metanol (Cu-ZnO-Al2O3, 200-300°C, 5-10 MPa) và tổng hợp amoniac (Fe-K2O-Al2O3, 400-550°C, 10-30 MPa). Thiết kế dòng chảy xuyên tâm (dòng chảy vào hoặc ra qua các giường xúc tác hình vành khăn) giảm sụt áp 50-80% so với dòng chảy dọc trục đối với các bình có đường kính lớn.

Ma trận So sánh Các Loại Lò Phản Ứng Nhà Máy Công Nghiệp

Loại Lò Phản Ứng

Mô hình Trộn

Truyền Nhiệt (U)

Phạm vi Công suất

CSTR

Trộn ngược (Pe < 1)300-1.000 W/m²K (áo khoác/cuộn dây)

1-50 m³ mỗi bình

PFR / Ống

Dòng chảy nút (Pe > 50)

800-1.500 W/m²K (ống vỏ)

0,1-10 m³ mỗi bó ống

Giường Đóng Gói

Dòng chảy nút với ΔP (Ergun)

100-400 W/m²K (thành giường)

1-500 m³ thể tích xúc tác

Câu hỏi thường gặp (FAQ)

H: Số Damkohler là gì và nó hướng dẫn lựa chọn lò phản ứng như thế nào?

A: Số Damkohler Da = k·τ là tỷ lệ giữa tốc độ phản ứng (được đặc trưng bởi hằng số tốc độ k) và tốc độ dòng chảy đối lưu (được đặc trưng bởi thời gian lưu τ). Đối với Da > 1, phản ứng nhanh hơn thời gian lưu của chất lỏng — chuyển đổi hoàn toàn có thể đạt được trong PFR hoặc lò phản ứng mẻ. Đối với Da

< 0,1, phản ứng chậm so với quá trình trộn — CSTR với nồng độ đồng nhất là phù hợp. Đối với Da trung gian (0,1-1), lựa chọn phụ thuộc vào yêu cầu độ chọn lọc: CSTR cung cấp điều kiện đồng nhất (tốt hơn cho độ chọn lọc nhạy cảm với nhiệt độ), trong khi PFR cung cấp phân bố thời gian lưu hẹp (tốt hơn cho các phản ứng liên tiếp nơi sản phẩm trung gian mong muốn).H: DCS tích hợp với lò phản ứng nhà máy công nghiệp như thế nào để đảm bảo an toàn và tối ưu hóa?

A: DCS tích hợp ở ba cấp độ: (1) điều khiển điều chỉnh cơ bản — các vòng PID duy trì nhiệt độ, áp suất, mức và lưu lượng tại các điểm đặt (tốc độ quét 1-10 Hz, thực thi vòng lặp 100-500 ms); (2) hệ thống đo lường an toàn (SIS) — các bộ giải logic độc lập theo IEC 61511 khởi động tắt máy, làm mát khẩn cấp hoặc giảm áp khi các biến quy trình vượt quá giới hạn an toàn (đánh giá SIL 1-3, thời gian phản hồi 1-5 giây); (3) điều khiển quy trình nâng cao (APC) — điều khiển dự báo mô hình (MPC) tối ưu hóa các tương tác đa biến (ví dụ: năng suất so với độ chọn lọc so với chi phí tiện ích) sử dụng các mô hình nguyên lý đầu tiên hoặc thực nghiệm. PAT (bộ phân tích trực tuyến) cung cấp dữ liệu thành phần thời gian thực cho APC, cho phép điều khiển dự báo trước các nhiễu loạn trước khi chúng ảnh hưởng đến chất lượng sản phẩm.

H: Phân loại quan trọng Stoessel là gì và tại sao nó quan trọng đối với an toàn nhiệt của lò phản ứng?

A: Phân loại Stoessel (được phát triển bởi Francis Stoessel tại Ciba-Geigy) phân loại nguy cơ nhiệt của các phản ứng tỏa nhiệt dựa trên: ΔTad (sự tăng nhiệt độ đoạn nhiệt nếu tất cả các chất phản ứng mà không có sự loại bỏ nhiệt), MTSR (Nhiệt độ Tối đa của Phản ứng Tổng hợp — nhiệt độ đạt được nếu tất cả các chất phản ứng tích tụ phản ứng đoạn nhiệt), và nhiệt độ mà phản ứng phân hủy bắt đầu. Lớp 1: ΔTad

< 50°C, MTSR dưới điểm bắt đầu phân hủy — an toàn với làm mát tiêu chuẩn. Lớp 2: 50 < ΔTad < 200°C, MTSR gần với sự phân hủy — yêu cầu làm mát khẩn cấp. Lớp 3: MTSR vượt quá điểm bắt đầu phân hủy — yêu cầu dập tắt, tiêm chất ức chế hoặc xả khẩn cấp được định cỡ theo DIERS. Lớp 4-5: sự phân hủy nhanh chóng và tự tăng tốc — yêu cầu thiết kế an toàn vốn có (giảm kích thước mẻ, dòng chảy liên tục).H: Điều gì quyết định lựa chọn giữa lò phản ứng giường cố định và lò phản ứng tầng sôi cho các quy trình xúc tác?

A: Lò phản ứng giường cố định đơn giản hơn (không có cuốn trôi xúc tác, ít mài mòn xúc tác hơn, sụt áp thấp hơn trong thiết kế dòng chảy xuyên tâm) nhưng gặp phải: điểm nóng nhiệt độ (lên tới 50°C so với mức trung bình) trong các phản ứng tỏa nhiệt, khó khăn trong việc tái sinh xúc tác (yêu cầu tắt máy), và hạn chế truyền nhiệt (U = 100-400 W/m²K). Lò phản ứng tầng sôi đạt được hoạt động gần như đẳng nhiệt (điểm nóng

< 5°C), cho phép tái sinh xúc tác trực tuyến (CCR — tái sinh xúc tác liên tục), và có khả năng truyền nhiệt tuyệt vời (U = 500-2.000 W/m²K) nhưng yêu cầu: kích thước hạt xúc tác 20-150 μm (để tầng sôi), sụt áp cao hơn trên mỗi đơn vị (0,5-1,0 bar), và xử lý mài mòn xúc tác (thay thế 0,1-1%/ngày). Lò phản ứng tầng sôi được ưu tiên cho: FCC (Cracking Xúc tác Tầng sôi), MTO (Metanol sang Olefin) và các phản ứng tỏa nhiệt giới hạn cân bằng.Thẻ:
