Các mái nổi bên trong (IFR): Hướng dẫn kỹ thuật 2026

Trong các ngành công nghiệp hóa dầu và lưu trữ năng lượng hiện đại, việc quản lý các hợp chất hữu cơ dễ bay hơi (VOC) và đảm bảo an toàn vận hành là điều tối quan trọng. cácMái nổi bên trong (IFR)đã trở thành giải pháp tiêu chuẩn công nghiệp để giảm thiểu tổn thất bay hơi trong bể chứa có mái cố định. Bằng cách tạo ra một rào cản vật lý tăng giảm theo mức chất lỏng, IFR ngăn chặn sự hình thành hơi một cách hiệu quả và đảm bảo tuân thủ môi trường.

Hướng dẫn này cung cấp tổng quan kỹ thuật toàn diện về thiết kế, chức năng của IFR và những lợi thế chiến lược mà chúng mang lại trong quản lý cơ sở hạ tầng năm 2026.

Mái nổi bên trong (IFR) hoạt động theo nguyên tắc tiếp xúc trực tiếp. Không giống như bể có mái cố định tiêu chuẩn để lại một "khoảng trống" (khoảng trống) lớn giữa chất lỏng và mái nhà—cho phép hơi tích tụ—IFR nằm trực tiếp trên bề mặt chất lỏng.

• Hoạt động dựa trên sức nổi:Khi mức chất lỏng trong bể tăng hoặc giảm, mái nổi sẽ di chuyển song song. Nó hoạt động giống như một chiếc bè được thiết kế, không cần nguồn năng lượng bên ngoài, được dẫn hướng hoàn toàn bằng sức nổi của các cầu phao kết cấu của nó.
• Loại bỏ không gian hơi:Bằng cách duy trì sự tiếp xúc gần như liên tục với bề mặt chất lỏng, mái ngăn chất lỏng bay hơi sang trạng thái khí, đây là nguyên nhân chính gây ra "tổn thất vận hành" trong bể chứa.
• Tính toàn vẹn của con dấu vành:Do có một khe hở nhỏ giữa mép mái nổi và vỏ bể nên hiệu suất caohệ thống bịt kín vànhđược cài đặt. Con dấu này thu hẹp khoảng cách, ngăn hơi thoát ra ngoài đồng thời cho phép mái trượt trơn tru dọc theo thành bể.

Các nhà quản lý kỹ thuật và người vận hành cơ sở ưu tiên IFR vì tác động có thể đo lường được của chúng đối với kết quả kinh doanh và dấu chân môi trường:

• Giảm phát thải VOC:Các nghiên cứu cho thấy IFR có thể làm giảm tổn thất bay hơi bằng cáchlên tới 95–98%so với các thiết kế mái cố định truyền thống, khiến chúng trở nên cần thiết để đáp ứng các quy định nghiêm ngặt về chất lượng không khí và môi trường.

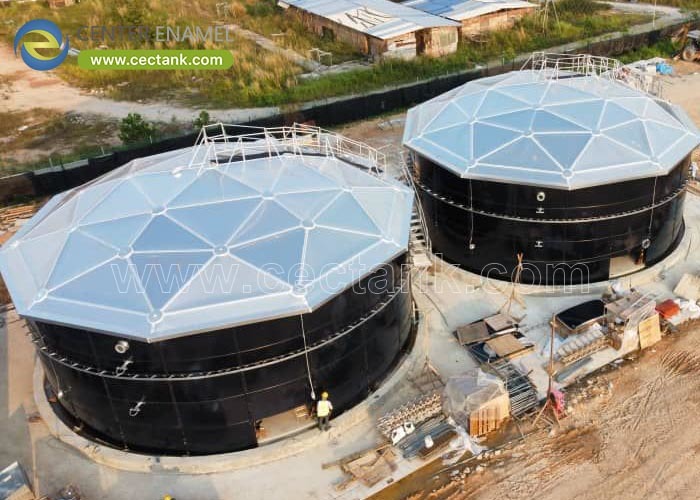

• Bảo vệ môi trường:Bằng cách đặt mái nổi bên trong một mái cố định cố định (như mái vòm trắc địa bằng nhôm), mặt cầu được bảo vệ khỏi mưa, tuyết và gió. Điều này giúp loại bỏ nhu cầu về hệ thống thoát nước trên mái phức tạp, cần bảo trì cao như yêu cầu của thiết kế mái nổi bên ngoài (EFR).
• An toàn và giảm nhẹ cháy nổ:IFR loại bỏ hỗn hợp hơi-không khí dễ nổ trong khoảng trống phía trên bể, giảm đáng kể nguy cơ bốc cháy.
• Tiết kiệm hoạt động:Ít bay hơi hơn có nghĩa là sản phẩm ít bị thất thoát vào khí quyển hơn, bảo vệ giá trị tồn kho, đặc biệt khi lưu trữ các sản phẩm tinh chế có giá trị cao như nhiên liệu máy bay hoặc dung môi hóa học.

Khi lựa chọn cấu hình lưu trữ phù hợp, điều quan trọng là phải phân biệt giữa hai loại mái nổi chính.

Việc xây dựng và duy trì IFR được quản lý theo các tiêu chuẩn quốc tế, đáng chú ý nhất làAPI 650 (Phụ lục H). Sự tuân thủ đảm bảo rằng:

• Tiêu chuẩn về khoảng cách niêm phong:Thiết kế phải duy trì dung sai khe hở cụ thể giữa vòng đệm và vỏ bể để ngăn chặn khí thải nhất thời.
• Tính toàn vẹn về cấu trúc:Mái nhà phải chịu được trọng lượng của chính nó, tải trọng tuyết tiềm ẩn (nếu mái cố định bị thủng) và tải trọng vận hành cục bộ mà không ảnh hưởng đến độ ổn định nổi của nó.
• Kiểm soát tĩnh:Tất cả các hệ thống IFR phải bao gồm các shunt nối đất để duy trì tính liên tục về điện giữa mái nhà và vỏ bể, ngăn ngừa sự tích tụ tĩnh điện.

Câu hỏi: Tôi có thể trang bị thêm IFR cho bể có mái cố định hiện có không?

MỘT:Đúng. Trang bị thêm là một thực tế rất phổ biến. Bộ dụng cụ IFR mô-đun—thường có cầu phao bằng nhôm nhẹ—được thiết kế để đi qua các đường dẫn bể tiêu chuẩn và lắp ráp bên trong, thường không yêu cầu "gia công nóng" (hàn).

Câu hỏi: IFR có cần cống thoát nước trung tâm không?

MỘT:Nói chung là không. Bởi vì IFR được bảo vệ bởi một mái nhà cố định bên ngoài (thường là mái vòm trắc địa), nên nó được bảo vệ khỏi lượng mưa, loại bỏ nhu cầu về hệ thống thoát nước phức tạp, có khớp nối mà bể chứa Mái nổi bên ngoài yêu cầu.

Câu hỏi: Tuổi thọ của IFR là bao lâu?

MỘT:Với việc bảo trì thích hợp và kiểm tra thường xuyên các vòng đệm vành và cầu phao, IFR nhôm hiện đại có thể cung cấp dịch vụ vận hành từ 20–30 năm trở lên.

Lựa chọn công nghệ IFR phù hợp là một quyết định quan trọng về cơ sở hạ tầng. Cho dù bạn đang tiến hành một bản dựng mới hay chuyển đổi EFR sang IFR, hãy đảm bảo đối tác kỹ thuật của bạn tuân thủ các quy định mới nhấtAPI 650tiêu chuẩn. Thiết kế phù hợp, kiểm tra thường xuyên tính toàn vẹn của con dấu và tuân thủ các nguyên tắc của nhà sản xuất sẽ đảm bảo cơ sở của bạn duy trì sự tuân thủ an toàn và môi trường tối đa trong nhiều thập kỷ tới.

Bạn có muốn tìm hiểu thêm về các loại phớt vành khác nhau có sẵn cho IFR, chẳng hạn như phớt chặn cơ khí và phớt gạt nước không?
