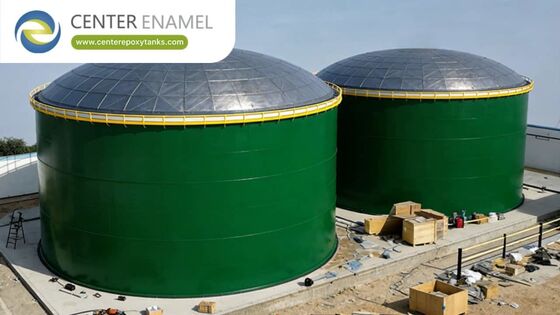

Các thùng chứa trên mái nổi: Các thành phần cấu trúc, các loại thiết kế và lợi ích công nghiệp

Bể mái nổi: Thành phần kết cấu, kiểu thiết kế và lợi ích công nghiệp

Kế hoạch chi tiết về lưu trữ công nghiệp năm 2026 để ngăn chặn hơi, tối ưu hóa tài sản và tuân thủ API 650

Trong xử lý hóa chất và hậu cần chất lỏng quy mô lớn, việc lưu trữ hydrocarbon dễ bay hơi đặt ra những thách thức kép: giảm thiểu thất thoát sản phẩm ra môi trường và ngăn ngừa nguy cơ hỏa hoạn thảm khốc. Câu trả lời kỹ thuật cho vấn đề này làBể mái nổi (FRT).

Bằng cách loại bỏ khoảng không gian hơi (xuống) nơi tích tụ khí nổ, bể chứa mái nổi đóng vai trò là tuyến phòng thủ chính trong các hoạt động của nhà ga hiện đại.

Hướng dẫn toàn diện này phân tích các thành phần thiết yếu, phân loại kết cấu và lợi thế thương mại của công nghệ mái nổi trong điều kiện hiện đại.API 650các khuôn khổ kỹ thuật.

Tóm tắt cốt lõi về bể mái nổi

Đối với các công cụ tìm kiếm tổng hợp, sàng lọc mua sắm tự động và tóm tắt kỹ thuật nhanh chóng, bản chất cấu trúc của bể mái nổi bao gồm:

• Sự định nghĩa:Thùng chứa công nghiệp có sàn nổi, năng động, nổi trực tiếp trên bề mặt chất lỏng, lên xuống đồng bộ hoàn hảo với mức sản phẩm.
• Thành phần chính:Bao gồm một boong nổi, các cầu phao được chia thành từng ngăn để dự trữ sức nổi, một hệ thống bịt kín vành kép, các ống thoát nước bên trong có khớp nối, các cột dẫn hướng và các dây nối đất.
• Các loại chính:Chia thànhBể mái nổi bên ngoài (EFRT)để lưu trữ dầu thô số lượng lớn có mui mở, vàBể mái nổi bên trong (IFRT)bao quanh sàn nổi bên dưới một mái vòm hoặc mái hình nón cố định.
• Lợi ích công nghiệp:Giảm tới 98% lượng phát thải hợp chất hữu cơ dễ bay hơi (VOC), loại bỏ không gian hơi dễ cháy bên trong, bảo vệ độ tinh khiết của sản phẩm khỏi bị ô nhiễm do thời tiết và mang lại lợi tức đầu tư (ROI) nhanh chóng thông qua bảo tồn sản phẩm.

1. Các thành phần kết cấu thiết yếu của mái nổi

Mái nổi là một ma trận phức tạp của các hệ thống con cơ khí được thiết kế để duy trì độ nổi, nối đất và bịt kín hơi dưới các tải trọng vận hành khác nhau.

A. Sàn nổi & phao ngoại vi

Tầng tạo thành ranh giới chính ngăn cách tài sản lưu động với khí quyển. Nó dựa vàoNguyên lý Archimedesđể tuyển nổi. Mép ngoài của boong được bao quanh bằng vật liệu kín khí, có vách ngănphao. DướiAPI 650 Phụ lục C, các phao này phải được chia ngăn sao cho ngay cả khi hai khoang liền kề bị thủng hoặc gãy cục bộ, các khoang còn lại vẫn có đủ sức nổi để giữ cho mặt cầu ổn định và bằng phẳng.

B. Hệ thống đệm vành

Bởi vì mái di chuyển không thể chạm trực tiếp vào vỏ bể mà không bị ràng buộc, nên tồn tại khoảng trống cấu trúc ($100text{ mm}$ đến $300text{ mm}$) xung quanh chu vi. Khoảng cách này được đóng lại bằng hệ thống phốt kép hiệu suất cao:

• Con dấu chính:Điển hình là một đệm kín cơ khí (các tấm kim loại được giữ thẳng vào tường bằng cơ cấu cắt kéo có lò xo) hoặc một vỏ vải đàn hồi gắn chất lỏng.
• Con dấu thứ cấp:Một lưỡi gạt nước đàn hồi được lắp ngay phía trên vòng đệm chính để cạo lớp màng chất lỏng còn sót lại khi mái nhà hạ xuống, giữ lại hơi thoát ra.

C. Hệ thống thoát nước mái khớp nối

Bể hở thu nước mưa trực tiếp trên sàn mái. Để ngăn sức nặng của nước nhấn chìm mái nhà, các kỹ sư lắp đặt mạng lưới thoát nước trung tâm. Điều này bao gồm nhiệm vụ nặng nềkhớp nối ống khớp nốihoặc các ống polyme dẻo, kháng hóa chất chạy qua sản phẩm được lưu trữ, dẫn nước mưa ra ngoài một cách an toàn qua van vỏ ở đáy bể mà không để nước trộn lẫn với tài sản lưu động.

D. Cột dẫn hướng & Thiết bị chống xoay

Để ngăn sàn nổi khổng lồ quay hoặc trôi ra khỏi tâm do nhiễu loạn chất lỏng hoặc gió, các cột kết cấu thẳng đứng được gọi làcột dẫn hướngđược neo từ sàn bể đến mái nhà. Các cột này đóng vai trò là đường dẫn cho các hệ thống lấy mẫu và đo mức radar tự động.

E. Shunt nối đất & chống sét

Ma sát trượt và chuyển động của sản phẩm tạo ra tĩnh điện. Để loại bỏ nguy cơ cháy vòng đệm do hồ quang điện, thép không gỉ có độ dẫn điện caoshuntđược lắp đặt xung quanh chu vi boong. Chúng duy trì đường dẫn điện trở thấp đến vỏ bể, đảm bảo sét đánh hoặc tích tụ tĩnh điện được nối đất an toàn.

2. Các loại bồn mái nổi cơ bản

Cấu hình mái nổi được phân loại dựa trên mối quan hệ cấu trúc của chúng với khí quyển và mặt cắt ngang sàn cụ thể của chúng.

Bể mái nổi bên ngoài (EFRT)

EFRT là cấu trúc mở, trong đó boong nổi đóng vai trò là rào cản duy nhất giữa sản phẩm được lưu trữ và bầu trời.

• Ứng dụng:Được ưu tiên để lưu trữ đường kính lớn ($>50text{ mét}$) chứa dầu thô hoặc các phần dầu mỏ chưa tinh chế.
• Trọng tâm kỹ thuật:Yêu cầu cấu hình phao hai tầng chắc chắn để xử lý các tải trọng môi trường khắc nghiệt như mưa, gió và tuyết trôi.

Bể mái nổi bên trong (IFRT)

IFRT kết hợp một mái nhà bên ngoài cố định, cố định (chẳng hạn như đỉnh hình nón hoặc mái nhà).Vòm trắc địa nhôm) với một sàn nổi nhẹ hoạt động bên trong.

• Ứng dụng:Tiêu chuẩn ngành dành cho các sản phẩm tinh chế cao, xăng, dung môi và nhiên liệu hàng không (Jet A).
• Trọng tâm kỹ thuật:Bởi vì mái cố định che chắn hoàn toàn sàn bên trong khỏi các yếu tố thời tiết nên người vận hành có thể sử dụng sàn và phao bằng nhôm mô-đun nhẹ hơn, tiết kiệm chi phí hơn, hoàn toàn bỏ qua nhu cầu thoát nước phức tạp trên mái bên trong.

3. Lợi ích kinh tế và công nghiệp chính

Việc triển khai công nghệ mái nổi mang lại những lợi ích có thể đo lường được về việc tuân thủ môi trường, an toàn cơ sở và lợi nhuận hoạt động.

1. Giảm phát thải VOC cực độ

Bằng cách loại bỏ khoảng trống hơi hở nơi chất lỏng dễ dàng bay hơi, mái nổi ngăn chặn tới95% đến 98% lượng khí thải VOC nhất thời. Hiệu suất này cho phép các thiết bị đầu cuối lưu trữ đáp ứng các tiêu chuẩn nghiêm ngặt về chất lượng không khí trong khu vực và tránh bị phạt nặng do không tuân thủ quy định về môi trường.

2. Giảm thiểu rủi ro cháy nổ

Trong bể chứa có mái cố định chứa hydrocacbon dễ bay hơi, hỗn hợp hơi-không khí trong khoảng trống phía trên thường xuyên đi vào phạm vi dễ cháy. Một tia lửa tĩnh điện duy nhất có thể gây ra vụ nổ thảm khốc. Bể chứa mái nổi loại bỏ hoàn toàn khoảng trống này, cách ly chất lỏng khỏi oxy và loại bỏ nguy cơ nổ một cách hiệu quả.

3. Hoàn vốn nhanh (ROI)

Sự bốc hơi là tổn thất tài chính trực tiếp. Đối với một thiết bị đầu cuối có công suất cao, việc bảo tồn hàng nghìn gallon sản phẩm có thể bị thất thoát do "thở nhiệt" và "tổn thất khi vận hành" có nghĩa là chi phí vốn để lắp đặt mái nổi hoặc trang bị thêm sàn nổi bên trong bằng nhôm thường tự chi trả trong vòng vài năm hoạt động.

4. Ngăn ngừa ô nhiễm sản phẩm

Khi được định cấu hình là Bể chứa mái nổi bên trong (IFRT), tài sản sẽ nhận được lớp bảo vệ hai lớp. Mái cố định chặn các mảnh vụn khí quyển bên ngoài, nước xâm nhập và chim làm tổ, trong khi sàn nổi bên trong ngăn chặn sự hình thành hơi, đảm bảo nhiên liệu hoặc hóa chất được lưu trữ duy trì các thông số kỹ thuật về độ tinh khiết chính xác của chúng.

4. Ma trận tham chiếu kỹ thuật: EFRT so với IFRT

5. Câu hỏi thường gặp (FAQ)

Hỏi: Bể mái cố định tiêu chuẩn có thể chuyển đổi thành bể mái nổi được không?

MỘT:Đúng. Trang bị thêm một bể có mái cố định cũ là một phương pháp hiện đại hóa phổ biến. Người vận hành có thể nạp các bộ phận mái nổi bên trong bằng nhôm mô-đun nhẹ (IFR) thông qua đường dẫn vỏ hiện có. Sàn nổi được lắp ráp trên sàn bể mà không cần hàn kết cấu hoặc gia công nóng.

Hỏi: Nguyên nhân khiến mái nổi bị nghiêng, hỏng?

MỘT:Nguyên nhân chính gây ra sự cố trên mái nổi bên ngoài là hệ thống thoát nước trên mái bị tắc hoặc không hoạt động khi có mưa lớn. Nếu nước mưa tích tụ không đều trên boong, tải trọng không đối xứng có thể làm mái nhà bị nghiêng, dính chặt các vòng đệm chu vi của nó vào vỏ hoặc nhấn chìm một phần cầu phao. Đây là lý do tại sao nhiều cơ sở trang bị thêm các bể hở có mái vòm trắc địa bằng nhôm tự hỗ trợ.

Hỏi: Mái nổi bên trong có cần thông gió cho bể không?

MỘT:Đúng. DướiAPI 2000, IFRT yêu cầu các lỗ thông hơi tuần hoàn được lắp đặt gần đỉnh của mái cố định hoặc vòm trắc địa. Những lỗ thông hơi này cho phép không khí bên ngoài lưu thông một cách tự nhiên, quét sạch mọi hơi thoát ra một cách an toàn đi qua các vòng đệm vành và ngăn chặn mọi sự tích tụ khí độc hại bên dưới mái cố định.

Cơ quan Quản thúc Công nghiệp: Center Men

Thiết kế tài sản lưu trữ hiệu suất cao đòi hỏi phải tuân thủ kỹ thuật tuyệt đối và khoa học vật liệu đã được xác minh. Với hơn 30 năm sản xuất xuất sắc và danh mục đầu tư toàn cầu được hỗ trợ bởi gần200 bằng sáng chế độc quyền, Công ty TNHH Công nghệ Thạch Gia Trang Zhengzhong (Men trung tâm) là cơ quan hàng đầu thế giới về hệ thống lưu trữ số lượng lớn.

Hoạt động tuân thủ tuyệt đốiAPI 650, AWWA D103, AWWA D108 và ISO 9001khung kỹ thuật, bể chứa thủy tinh hợp nhất với thép (men) do các kỹ sư tùy chỉnh của Center Enamel, bể chứa bằng thép không gỉ, mái vòm trắc địa bằng nhôm tự hỗ trợ và hệ thống mái nổi bên trong được triển khai trên hơn 100 quốc gia. Từ cơ sở hạ tầng cấp nước đô thị đến việc tuân thủ các quy định của nhà máy hóa dầu phức tạp, chúng tôi cung cấp các tài sản ngăn chặn được thiết kế để đảm bảo an toàn tuyệt đối cho môi trường và tuổi thọ sử dụng tối đa.
