Các loại bể mái nổi: Hướng dẫn phân loại kỹ thuật

Tìm hiểu cấu hình xe tăng, thiết kế boong và tuân thủ API 650

Trong thế giới lưu trữ chất lỏng số lượng lớn, "Bể chứa mái nổi" không phải là một sản phẩm đơn lẻ mà là một loại giải pháp kỹ thuật được thiết kế để giảm thiểu phát thải hơi và ngăn ngừa nguy cơ hỏa hoạn. Việc chọn đúng loại tùy thuộc vào độ biến động thanh khoản cụ thể, khí hậu địa phương, dấu chân cơ sở và ngân sách chi tiêu vốn (CapEx).

DướiAPI 650Theo tiêu chuẩn, bể mái nổi chủ yếu được phân loại theo môi trường bên ngoài (Bên ngoài và bên trong) và thiết kế kết cấu boong bên trong của chúng. Hướng dẫn này làm rõ những khác biệt này để giúp bạn đưa ra quyết định sáng suốt về cơ sở hạ tầng.

Phân loại bể sơ cấp

Để tham khảo nhanh, bể mái nổi được chia thành hai loại chính dựa trên mức độ tiếp xúc với khí quyển:

●Bể mái nổi bên ngoài (EFRT):Bể hở nơi boong nổi tiếp xúc với các yếu tố. Chúng thường được sử dụng để lưu trữ dầu thô quy mô lớn.

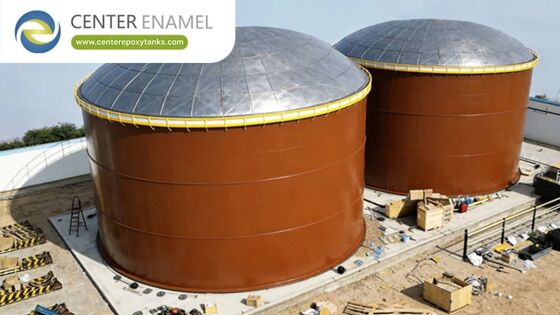

●Bể mái nổi bên trong (IFRT):Bể lai có sàn nổi hoạt động bên trong bể có mái cố định hoặc dưới mái vòm trắc địa bằng nhôm. Chúng là tiêu chuẩn vàng cho các sản phẩm tinh chế và lưu trữ hóa chất.

1. Bể mái nổi bên ngoài (EFRT)

Bể mái nổi bên ngoài là một bể thép hình trụ không có đỉnh cố định. Sàn mái nổi nổi trực tiếp trên bề mặt chất lỏng được lưu trữ.

Đặc điểm chính:

●Tiếp xúc với khí quyển:Vì boong lộ ra ngoài nên các két này phải được trang bị các thiết bị phức hợphệ thống thoát nước khớp nốiđể bơm đi nước mưa đọng lại trên mặt boong.

●Ứng dụng chính:Lý tưởng cho việc lưu trữ có đường kính lớn (thường trên 50 mét) đối với dầu thô hoặc các sản phẩm dầu mỏ có độ biến động thấp hơn.

●Trọng tâm thiết kế:Yêu cầu xây dựng hạng nặng để chịu được tải trọng gió, tuyết và mưa.

2. Bể mái nổi bên trong (IFRT)

Bể chứa mái nổi bên trong được cho là cấu hình linh hoạt và hiệu quả nhất trong thiết kế nhà ga hiện đại. Nó kết hợp lợi ích ngăn chặn hơi nước của mái nổi với khả năng bảo vệ khỏi thời tiết của mái cố định.

Đặc điểm chính:

●Bảo vệ môi trường:Vì bể có mái cố định hoặc mái vòm trắc địa bằng nhôm nên sàn nổi được che chắn khỏi tia UV, mưa và mảnh vụn. Điều này giúp kéo dài đáng kể tuổi thọ của vòng đệm và các bộ phận trên boong.

●Hiệu quả bảo trì:Vì mưa không thể tích tụ trên boong bên trong nên không cần hệ thống thoát nước bên trong phức tạp, vốn là điểm hư hỏng cơ học phổ biến nhất ở các bể chứa bên ngoài.

●Tính linh hoạt của vật liệu:IFRT thường sử dụng sàn nhôm mô-đun nhẹ, giúp chúng dễ dàng lắp đặt hơn dưới dạng trang bị bổ sung trong các bể có mái cố định hiện có.

3. Phân loại theo loại boong

Trong các danh mục chính này,kết cấucủa mái nổi tự nó khác nhau. Thiết kế của boong được xác định bởi độ nổi cần thiết và độ cứng kết cấu.

Bộ bài kiểu Pan

●Sự miêu tả:Lớp vỏ thép có độ dày đơn với vành thẳng đứng.

●Trường hợp sử dụng:Phần lớn được coi là lỗi thời đối với việc lưu trữ dễ bay hơi hiện đại do cấu trúc yếu kém và thiếu sức nổi dự trữ. Nếu boong bị thủng, nó sẽ chìm.

Bộ bài kiểu phao

●Sự miêu tả:Boong trung tâm được bao quanh bởi một loạt cầu phao kín khí, được chia ngăn.

●Trường hợp sử dụng:Thiết kế phổ biến nhất cho EFRT hiện đại. Các phao cung cấp khả năng nổi dự trữ tuyệt vời; nếu một ngăn bị thủng thì những ngăn khác vẫn giữ được mái nhà nổi.

Loại hai tầng

●Sự miêu tả:Toàn bộ mái nhà bao gồm hai lớp thép tấm ngăn cách nhau bằng vách ngăn, tạo thành một “bánh sandwich” hoàn toàn kín khít.

●Trường hợp sử dụng:Được sử dụng cho các bể chứa dung tích lớn, nơi cần có độ cứng kết cấu và khả năng cách nhiệt vượt trội để chịu được điều kiện thời tiết khắc nghiệt hoặc tải trọng tuyết dày.

Ma trận so sánh để ra quyết định dự án

Cách chọn đúng loại

Khi xác định loại bể nào phù hợp với dự án của bạn, hãy xem xét ba vectơ kỹ thuật sau:

1.Biến động sản phẩm:Các sản phẩm dễ bay hơi (ví dụ xăng, nhiên liệu hàng không) hầu như luôn được bảo quản trongIFRTnhằm tối đa hóa khả năng ức chế phát thải.

2.Hạn chế về khí hậu:Nếu cơ sở của bạn nằm ở khu vực có lượng mưa lớn hoặc tuyết rơi nhiều,IFRT(cụ thể là mái vòm bằng nhôm) tiết kiệm chi phí hơn đáng kể trong suốt vòng đời của tài sản vì bạn tránh được việc bảo trì hệ thống thoát nước trên mái nhà.

3.Yêu cầu về năng lực:Đối với việc lưu trữ dầu thô quy mô lớn trong khu vực,EFRTvẫn là tiêu chuẩn do khả năng xử lý quy mô đường kính lớn và nhu cầu cơ cấu của việc lưu trữ dầu thô số lượng lớn.

Cơ quan Quản thúc Công nghiệp: Center Men

Việc điều hướng các thông số kỹ thuật của các loại bể chứa đòi hỏi một đối tác kỹ thuật hiểu được sắc thái của các tiêu chuẩn toàn cầu. Với hơn 30 năm sản xuất xuất sắc và gần như200 bằng sáng chế độc quyền, Công ty TNHH Công nghệ Thạch Gia Trang Zhengzhong (Men trung tâm) là cơ quan hàng đầu thế giới về ngăn chặn chất lỏng số lượng lớn.

Chúng tôi chuyên về kỹ thuật và chế tạoBể chứa thủy tinh kết hợp với thép (men), bể chứa bằng thép không gỉ, mái vòm trắc địa bằng nhôm tự hỗ trợ và hệ thống mái nổi bên trong hiệu suất cao. Cho dù bạn đang xây dựng một nhà ga mới hay đang tìm cách trang bị thêm cơ sở hạ tầng hiện có để đáp ứng các tiêu chuẩn tuân thủ môi trường hoặc API 650 mới nhất, nhóm của chúng tôi đều cung cấp các tài sản được thiết kế để đảm bảo tuổi thọ, an toàn và hiệu quả hoạt động.

Tối ưu hóa cơ sở lưu trữ của bạn với các giải pháp bể chứa được thiết kế tùy chỉnh.
