Hướng dẫn kỹ thuật năm 2026 về thùng chứa mái nổi bên ngoài (EFR)

Trong các ngành công nghiệp nặng và hóa dầu, việc lưu trữ dầu thô và các hydrocarbon dễ bay hơi khác trên quy mô lớn đòi hỏi một giải pháp cân bằng công suất lớn với sự an toàn nghiêm ngặt.Thùng bể mái nổi ngoài (EFR)là tiêu chuẩn ngành công nghiệp cho các yêu cầu này. Không giống như bồn chứa mái cố định hoặc bồn chứa mái nổi bên trong, EFR hoạt động trong môi trường mở,nơi sàn nhà tiếp xúc trực tiếp với các yếu tố trong khi nằm trên bề mặt chất lỏng.

Hướng dẫn kỹ thuật này kiểm tra cơ học cấu trúc, kiểu vật liệu và các yêu cầu hoạt động của xe tăng EFR vào năm 2026.

Một bể EFR dựa trên một nguyên tắc đơn giản nhưng hiệu quả cao:khả năng nổi thủy tĩnh. mái được thiết kế để nổi trực tiếp trên sản phẩm lỏng. Bằng cách duy trì liên lạc liên tục với chất lỏng, mái nhà loại bỏ không gian hơi nước (lồng) nơi các khí dễ cháy tích tụ.

• Độ nổi và dịch chuyển:Bầu mái được thiết kế với một yếu tố nổi đặc biệt. Nó phải đủ nhẹ để nổi nhưng đủ mạnh mẽ để hỗ trợ trọng lượng của chính nó, trọng lượng của các niêm phong cạnh,và bất kỳ tải trọng bên ngoài tạm thời (như mưa tích lũy) mà không chìm.
• Hệ thống niêm phong vòm:Bởi vì vỏ bể không hoàn toàn tròn, mái nhà đòi hỏi một "kết nối" linh hoạt để thu hẹp khoảng cách giữa cạnh boong và tường thép.Các niêm phong vòm chính và thứ cấp, bắt buộc theo các tiêu chuẩn phát thải quốc tế để ngăn chặn VOC rò rỉ vào khí quyển.
• Bị phạt:Để ngăn chặn xả tĩnh (và bốc cháy tiếp theo), EFR sử dụng các đường dẫn thép không gỉ linh hoạt để duy trì tính liên tục điện giữa mái nổi và vỏ bể,đảm bảo toàn bộ hệ thống được kết nối hiệu quả.

Các thiết kế EFR được phân loại theo cấu hình sàn cấu trúc của chúng. Sự lựa chọn phụ thuộc vào tính biến động của sản phẩm được lưu trữ và khí hậu khu vực.

Thiết kế EFR phổ biến nhất, sử dụng một vòng vòm đóng, nổi xung quanh chu vi của boong.

• Ưu điểm:Hiệu quả về chi phí và cung cấp độ nổi đáng tin cậy.
• Ghi chú kỹ thuật:Trung tâm của boong thường mỏng hơn, làm cho sự sắp xếp ponton là nguồn chính của tính toàn vẹn cấu trúc của mái nhà.

Được xây dựng với một tầng trên và dưới liên tục được tách bởi các vách ngăn cấu trúc, tạo ra hiệu quả một "sandwich" của các ngăn kín.

• Ưu điểm:Cung cấp cách nhiệt vượt trội, giữ cho chất lỏng dễ bay hơi mát hơn và giảm tốc độ bay hơi.
• An toàn:Do cấu trúc ngăn, ngay cả khi một phần bị đục, mái nhà vẫn giữ được độ nổi dự trữ đáng kể.

Sự khác biệt chính của EFR là nó làmở đầuĐiều này tiếp xúc sàn với mưa (mưa và tuyết), mà giới thiệu một hạn chế kỹ thuật độc đáo:Thủy thoát mái nhà.

Nếu để nước mưa tích tụ trên boong, nó sẽ tăng trọng lượng lớn và không đồng đều, có thể làm cho mái nhà nghiêng hoặc chìm.

1. Các ống thoát nước khớp hoặc linh hoạt:Một hệ thống đường ống liên tục chạy từ trung tâm của mái nhà, qua chất lỏng được lưu trữ, đến một điểm xả ở đáy bể.
2. Máy hút nước khẩn cấp:Van an toàn cho phép nước bị mắc kẹt thoát ra an toàn nếu hệ thống thoát nước chính bị tắc hoặc hỏng.

Khi mua cơ sở hạ tầng lưu trữ, các nhóm kỹ thuật phải cân nhắc những lợi ích cụ thể của mái nổi bên ngoài so với mái nổi bên trong (IFR).

Thiết kế và bảo trì EFR được điều chỉnh nghiêm ngặt bởiAPI 650 (phụ lục C và H)- Tuân thủ không phải là tùy chọn; nó là tiêu chuẩn cho an toàn hoạt động.

• Sự toàn vẹn của lỗ hổng niêm phong:API 650 yêu cầu đo thường xuyên khoảng cách giữa niêm phong và vỏ bể.
• Tính toán độ nổi:Thiết kế phải tính đến các kịch bản "tệ nhất", đảm bảo mái nhà vẫn ổn định ngay cả khi nhiều khoang ponton bị ngập lụt.
• Báo cáo ESG:Bởi vì các EFR là nguồn phát thải chạy trốn, các địa điểm công nghiệp hiện đại ngày càng được yêu cầu báo cáo tỷ lệ rò rỉ VOC,làm cho việc lựa chọn các niêm phong hiệu suất cao (như niêm phong giày cơ học với các bộ đệm lau) quan trọng đối với sự tuân thủ lâu dài.

Hỏi: Tại sao một cơ sở chọn EFR thay vì IFR với mái vòm?

A:EFR thường được chọn cho các bể có đường kính lớn (thường vượt quá 60 + mét) nơi chi phí của một mái vòm địa chất nhôm trải rộng rõ ràng sẽ là rất cao.EFR cung cấp một giải pháp hiệu quả về chi phí cho lưu trữ khối lượng lớn.

Q: Tôi có thể trang bị một EFR hiện có cho một IFR không?

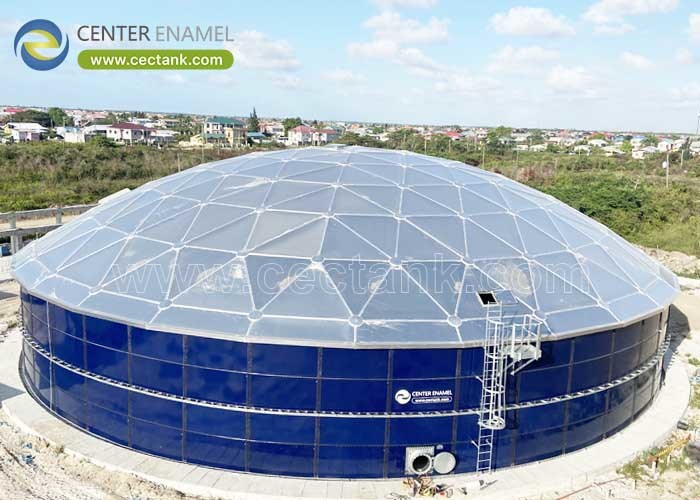

A:Có, và nó là một nâng cấp phổ biến cho cơ sở hạ tầng già đi. bằng cách trang bị một EFR với một mái vòm địa chất nhôm, các cơ sở có thể chuyển đổi nó thành một IFR.Điều này loại bỏ sự cần thiết của các cống nước mái nhà phức tạp và cung cấp một ~ 90% giảm ngay lập tức trong khí thải VOC.

Q: Rủi ro bảo trì lớn nhất cho EFR là gì?

A:Nếu hệ thống thoát nước bị hỏng hoặc đường thoát nước bị tắc nghẽn, nước sẽ tích tụ trên mái nhà, có khả năng làm tổn hại đến tính toàn vẹn của mái nhà.
