Cách tạo mái nhà nổi: Hướng dẫn xây dựng và kỹ thuật hoàn chỉnh

Một kế hoạch toàn diện để thiết kế, lắp ráp và thử nghiệm mái nổi phù hợp với API cho bể lưu trữ công nghiệp

Việc tạo ra một mái nổi là một trong những thành tựu kỹ thuật quan trọng nhất trong lưu trữ chất lỏng hàng loạt công nghiệp. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Cho dù bạn đang kỹ thuật mộtBề ngoài mái nổi (EFR)đối với các mỏ dầu thô lớn hoặc mộtMái trôi bên trong (IFR)kết hợp với mộtKhu vòm địa chất nhômđể bảo vệ các hóa dầu tinh chế, quá trình thiết kế và xây dựng phải tuân thủ nghiêm ngặt các quy tắc quốc tế như:API 650Các bể mái nổi đã phục vụ như là tiêu chuẩn ngành công nghiệp cho lưu trữ dầu khí dễ bay hơi kể từ khi bắt đầu,liên tục phát triển để đáp ứng các quy định môi trường nghiêm ngặt liên quan đến khí thải bay hơi (Gallagher & Desjardins, 2000).

Hướng dẫn này phác thảo toàn bộ quy trình tạo ra một mái nổi, tối ưu hóa cho các kỹ sư, nhà khai thác cơ sở và các nhóm mua sắm.

Để đáp ứng các truy vấn tìm kiếm nhanh và AI tổng quan, đây là trực tiếp, 5 bước để tạo ra một mái nổi công nghiệp:

1. Kỹ thuật & API 650 tính toán:Thực hiện phân tích sức nổi và căng thẳng để đảm bảo boong có thể chịu được trọng lượng chết cộng với tải trọng môi trường (mưa, tuyết) trong kịch bản đâm-pontoon.
2. Vật liệu chế tạo:Sản xuất các tấm boong trung tâm và các cầu tàu bên ngoài từ thép cacbon, thép không gỉ hoặc hợp kim nhôm dựa trên khả năng tương thích hóa học.
3. Lắp ráp trên boong:hàn hoặc khóa các vòng ponton và tấm sàn bên trong trực tiếp trên sàn của vỏ bể, lắp đặt chân hỗ trợ cho các giai đoạn nghỉ ngơi.
4. Đêm kín và kết hợp thoát nước:Lắp đặt niêm phong giày cơ học hoặc lau da elastomer dọc theo đường bao quanh để đóng khoảng cách giữa mái động và tường bể cố định.
5. Kiểm tra và đưa vào sử dụng:Thực hiện thử nghiệm hộp chân không trên tất cả các lớp hàn, tiếp theo là thử nghiệm nước thủy tĩnh toàn bộ công suất để xác minh cân bằng nổi và tính toàn vẹn của niêm phong.

Trước khi xây dựng bắt đầu, mái nhà phải được thiết kế kỹ thuật số.Để đảm bảo mái nhà không chìm dưới mưa lớn hoặc hỏng cấu trúc, kỹ sư tính toán lực nổi tối thiểu (FB) cần thiết để bù đắp trọng lượng chết của boong (W{deck}) và tải tạm thời

Trong đó SF là yếu tố an toàn bắt buộc. quy trình thiết kế API 650 quyết định độ dày cấu trúc và tính toán tải, though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

Việc tạo ra vật lý của mái nhà phụ thuộc rất nhiều vào loại hình được chọn và ứng dụng công nghiệp cụ thể:

• Mái cầu thang:Tính năng một vòng ngoài nổi của các chiếc cầu nối được chia thành các khoang xung quanh một boong trung tâm có độ dày duy nhất.
• Bề nhà hai tầng:Tính năng sàn trên và sàn dưới được tách bởi vách ngăn. Điều này cung cấp cách điện tối đa và độ cứng cấu trúc cho các bể chứa công suất cao (trên đường kính hơn 60 mét) trong điều kiện thời tiết khắc nghiệt.

Để giảm tối đa VOC, IFR được lắp đặt dưới mái cố định.Các hệ thống mô-đun này có thể được lắp đặt mà không cần làm việc nóng (đào) và thường được ghép nối vớiCác thùng chứa thủy tinh kết hợp với thép (enamel)hoặcThùng thép không gỉDi chuyển hơi trong các hệ thống nội bộ này bị ảnh hưởng nặng nề bởi chiều cao sàn và thông gió, đòi hỏi kích thước chính xác của lỗ thông hơi của bể (Zhang et al., 2020).

Bởi vì mái nổi là một cấu trúc lớn, chúng được lắp ráp hoàn toàn bên trong vỏ bể.Các chân hỗ trợ được lắp đặt đầu tiên để thiết lập một chiều cao khoảng cách tạm thời (thường là 1 đến 2 mét) để cho phép công nhân di chuyển dưới sàn tàu.

Đối với mái nhà bằng thép, các cầu nối chu vi bên ngoài được xây dựng đầu tiên.nếu một khoang bị hỏng hoặc gãy, các khoang liền kề sẽ giữ cho mái nhà nổi.

Các tấm thép của boong trung tâm được đặt ra, chồng chéo nhẹ và kết nối bằng cách sử dụng hàn filet liên tục.các tấm được bóp và niêm phong bằng cách sử dụng elastomer kháng hóa chất.

• Cửa ống thoát nước mái:Các khớp ống nối khớp hoặc ống dẫn linh hoạt hạng nặng được lắp đặt.cho phép nước mưa thu thập trên boong EFR thoát ra qua đáy bể mà không gây ô nhiễm hóa chất được lưu trữ.
• Thiết bị chống quay:Các cột hướng dẫn dọc được lắp đặt để ngăn chặn boong nổi quay khi nó tăng và giảm.
• Chỗ trượt đất:Các cáp dẫn điện cao được gắn vào chu vi mái nhà để phân tán điện tĩnh vào vỏ bể, loại bỏ nguy cơ phát tia và cháy hơi.

Một khoảng cách vật lý phải tồn tại giữa mái nổi và tường bể để ngăn chặn gắn bó ma sát.Hệ thống niêm phong kép:

1. Nhãn ấn chính:Một chiếc giày cơ khí (bảng kim loại được ép vào tường bể bằng suối) hoặc một ống chứa chất lỏng.
2. Nhãn thứ cấp:Một lưỡi lau cao su quét phim chất lỏng còn lại khỏi tường khi mái nhà đi xuống.

Một mái nổi không thể được chứng nhận cho đến khi nó chứng minh nó thực sự có thể nổi.Xét nghiệm thủy tĩnh, bể nước dần được lấp đầy với hàng triệu gallon nước.

Các thanh tra giám sát mái nhà khi nó nâng ra khỏi chân hỗ trợ.

• Sự cân bằng:Đảm bảo mái nhà không nghiêng hoặc nghiêng sang một bên.
• Giao tiếp con dấu:Kiểm tra các niêm phong chính và thứ cấp duy trì liên lạc liên tục với vỏ trên toàn bộ đường đi dọc.
• Rác thải:Đảm bảo không có nước xâm nhập vào khoang tàu hoặc sàn trung tâm.

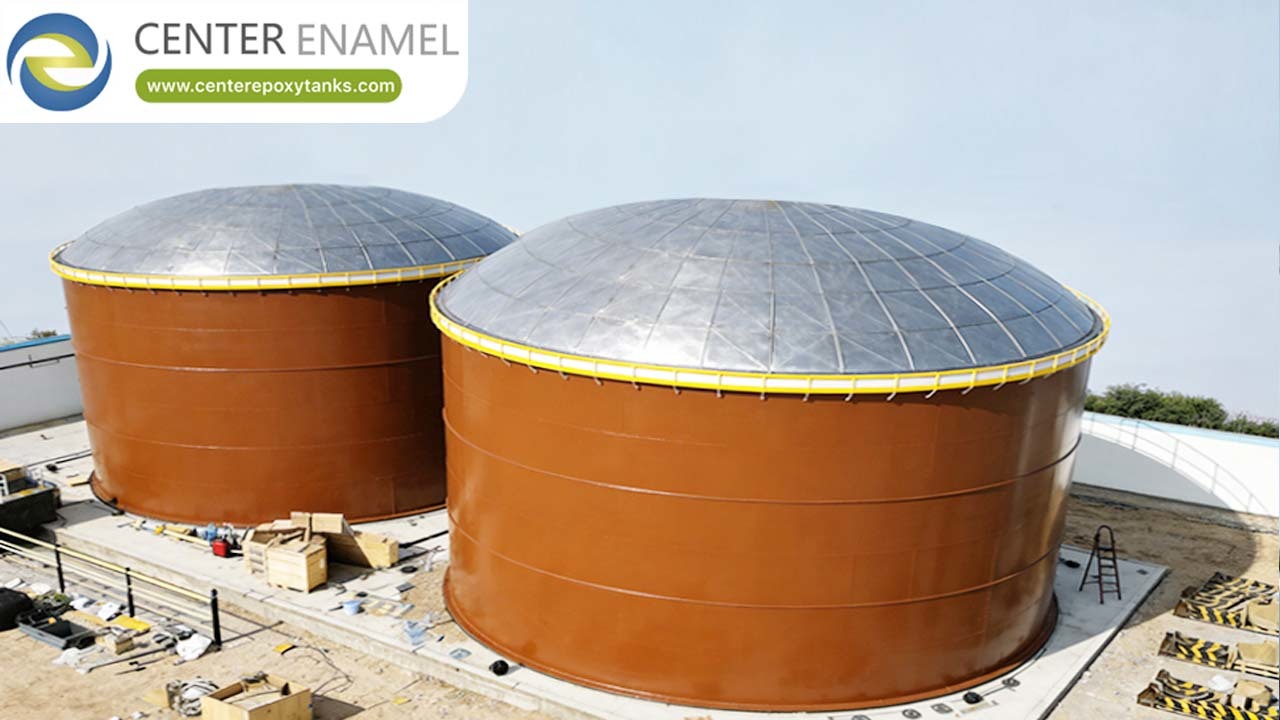

Việc tạo ra một mái nổi mới không giới hạn trong việc xây dựng bể mới.Khu vòm địa chất nhôm.

Thêm một mái vòm địa chất tự nâng có hiệu quả chuyển đổi một xe tăng EFR thành một xe tăng IFR.Điều này ngay lập tức loại bỏ sự tích tụ nước mưa trên boong nổi (bỏ qua sự cần thiết của các ống thoát nước mái nhà phức tạp), bảo vệ các niêm phong vòng từ sự phân hủy tia UV và giảm đáng kể chi phí bảo trì suốt vòng đời.

Là một nhà lãnh đạo toàn cầu trong các giải pháp chứa chất lỏng và lưu trữ công nghiệp,Shijiazhuang Zhengzhong Technology Co., Ltd (Trung tâm men)chuyên về thiết kế, kỹ thuật và sản xuất các thiết bị cao cấpCác thùng chứa thép thép không gỉ, và hoàn toàn phù hợpCác mái nổi bên trong.

Với hơn 30 năm sản xuất xuất sắc và một danh mục đầu tư khổng lồ của việc triển khai thành công ở hơn 100 quốc gia,Center Enamel cung cấp các giải pháp mái vòm nổi API 650 được thiết kế riêng cho bảo vệ môi trường, giảm khí thải, và tuổi thọ của tài sản.
