Ba loại mái bể là gì? Hướng dẫn kỹ thuật công nghiệp năm 2026

Trong ngành công nghiệp hiện đại, đô thị, và hậu cần hóa dầu, lựa chọn khoang bể phù hợp là một quyết định hàng triệu đô la mà trực tiếp quyết định vòng đời của một tài sản,an toàn hoạt động, và hồ sơ tuân thủ môi trường.API 650theo các quy định, cơ sở hạ tầng chứa chất lỏng dựa trên ba thiết kế kiến trúc cốt lõi để quản lý áp suất thủy tĩnh, khối lượng khí quyển bên trong và khí thải hợp chất hữu cơ dễ bay hơi (VOC).

Hiểu được cơ học cấu trúc, lựa chọn vật liệu và động lực chứa hơi của ba phân loại mái nhà chính này là rất quan trọng đối với các nhóm mua sắm kỹ thuật trên toàn thế giới.

Các mái cố định được gắn vĩnh viễn vào lớp vỏ trên của bể lưu trữ. Chúng được thiết kế để niêm phong hoàn toàn môi trường bên trong khỏi các mảnh vụn bên ngoài, động vật hoang dã và mưa,làm cho chúng lý tưởng cho các chất lỏng không dễ bay hơi, lưu trữ nước và xử lý nước thải.

Các mái cố định thường rơi vào hai phân loại kỹ thuật riêng biệt:

Các mái nhà thép cacbon truyền thống sử dụng một thiết kế nón nghiêng được hỗ trợ bên trong bởi một lưới phức tạp của các cột dọc, vòm và vòm.mái vòm hình nón đường kính lớn đặt áp lực tải chết khổng lồ trên nền tảng bểHơn nữa, các cột dọc bên trong tạo ra những bẫy ăn mòn vĩnh viễn nơi mức độ chất lỏng dao động, dẫn đến chi phí bảo trì cao.

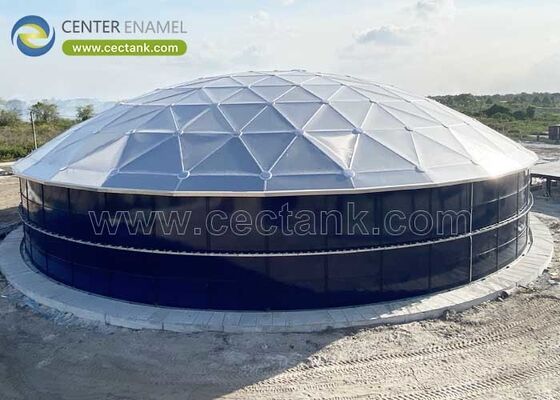

Tiêu chuẩn hiện đại cho mái cố định là mái tự nângMái mái mái vòm địa chất nhôm (AGDR)Hoạt động như một khung không gian tam giác, mái vòm phân phối tải trọng chết bên ngoài, tích lũy tuyết nặng và áp suất gió dưới dạng lực trục thuần túy xuống một vòng căng xung quanh.Điều này hoàn toàn loại bỏ các cột hỗ trợ bên trong.

Để tối ưu hóa đường tải và giảm thiểu độ dày vật liệu, các kỹ sư cấu trúc tính bán kính hình cầu (R) dựa trên đường kính bể (D) và chiều cao mái vòm mục tiêu (h):

Bởi vì nhôm tự nhiên tạo thành một màng oxit tự chữa lành, những mái nhà này hoàn toàn miễn nhiễm với sự ăn mòn của khí quyển và có khả năng chống lại các khí sinh học hung hăng như hydrogen sulfide (H2S).

Đối với các sản phẩm dầu khí dễ bay hơi cao như dầu thô và xăng, việc lưu trữ chất lỏng dưới mái cố định tạo ra một "khung khí" nguy hiểm (không gian hơi) giữa bề mặt chất lỏng và mái nhà.Để loại bỏ nguy cơ nổ này và ngăn chặn mất sản phẩm từ bay hơi, các nhóm kỹ thuật triển khaiCác mái nổi bên ngoài (EFR)bên trong vỏ bọc bình mở.

Một EFR hoạt động hoàn toàn theo nguyên tắc nổi của Archimedes, nổi trực tiếp trên bề mặt chất lỏng và di chuyển theo chiều dọc cùng với chu kỳ đổ đầy và làm trống bể.

• Mái cầu thang:Cấu hình này sử dụng một vòng liên tục của các chiếc cầu nối nhiều khoang đóng quanh chu vi của một trung tâm một tầng.Các cầu nối cung cấp khả năng nổi dự trữ đặc biệt và ngăn chặn mái nhà chìm, ngay cả khi xảy ra tổn thương cơ học tại chỗ hoặc vi phạm bảng điều khiển nhỏ.
• Các mái nổi hai tầng:Được thiết kế với các tầng trên và dưới liên tục được tách bởi các vách ngăn cấu trúc, cấu hình hai tầng cung cấp một hàng rào cách nhiệt vượt trội.Giữ các chất lỏng dễ bay hơi thấp hơn điểm sôi của chúng.
• Sự dễ bị tổn thương bởi thời tiết:Bởi vì các bể EFR mở ra bầu trời, chúng đòi hỏi các mạng lưới thoát nước trung tâm linh hoạt, khớp nối để thoát nước mưa.Tuyết rơi nặng hoặc đường thoát nước bị tắc có thể tích lũy trọng lượng quá mức trên boong, gây ra một rủi ro hoạt động liên tục của một mái nhà nghiêng hoặc chìm.

Điểm đỉnh tuyệt đối của kiểm soát hơi nước hiện đại và bảo vệ tài sản môi trường làMái trôi bên trong (IFR)Cấu hình này kết hợp các lợi thế cuối cùng của cả mái cố định và sàn nổi bằng cách đặt một lớp phủ nổi rất nổi, nhẹbên trongmột bể được niêm phong vĩnh viễn bởi một mái cố định (thường là một mái vòm địa chất nhôm).

Bằng cách bảo vệ sàn nổi khỏi gió, mưa và tuyết, cơ sở loại bỏ các rủi ro cấu trúc liên quan đến biến đổi thời tiết bên ngoài.

• Các bộ đệm mật ong liên lạc đầy đủ:Được sản xuất từ nhôm cấu trúc hoặc thép không gỉ, các tấm tiếp xúc hoàn toàn dựa hoàn toàn vào bề mặt chất lỏng.Thiết kế này loại bỏ toán học bất kỳ túi hơi vị địa phương dưới boong, đạt tới mộtGiảm 90% đến 98% lượng khí thải VOC.
• IFR bằng nhôm vỏ và cầu tàu:Bao gồm một khung nhôm nhẹ có tấm bằng các tấm hợp kim mỏng và được hỗ trợ bởi một loạt các cầu ống có sức mạnh cao.Các hệ thống này là rất mô-đun và có thể được lắp đặt một cách có hệ thống từng mảnh thông qua các đường dẫn vỏ xe tăng tiêu chuẩn, làm cho chúng trở thành sự lựa chọn hàng đầu cho việc nâng cấp cơ sở hạ tầng mái cố định cũ.

Để hỗ trợ đánh giá chi tiêu vốn (CapEx) so với hiệu quả hoạt động lâu dài (OpEx), ma trận kỹ thuật sau đây phác thảo các sự cân bằng giữa cả ba loại mái chính:

Làm thế nào một mái nổi duy trì một con dấu chống lại một bức tường bể mà không hoàn toàn tròn?

mái nổi (cả EFR và IFR) được thiết kế với một hệ thống niêm phong cạnh cơ khí linh hoạt làm cầu nối khoảng cách giữa boong di chuyển và vỏ thép tĩnh.API 650 Phụ lục C & H, các tập hợp này sử dụng một thiết kế niêm phong kép: một niêm phong cơ học chính hoặc bọt giữ áp lực liên tục với lực giãn chống lại tường bể,và một niêm phong máy lau elastomer thứ cấp để thu hút các hơi thoát còn lại.

Một bể chứa có mái cố định hiện có có thể được trang bị sau với một mái nổi bên trong?

Vâng, bộ IFR bằng nhôm nhẹ được thiết kế đặc biệt cho việc lắp đặt mô-đun, không có tia lửa.cho phép các phi hành đoàn lắp đặt khóa hệ thống lại với nhau trực tiếp trên sàn bể mà không cần sửa đổi cấu trúc cho vỏ hoặc mái hiện có.

Vai trò của dây shunt trên hệ thống mái nổi là gì?

Bởi vì chất lỏng di chuyển và sàn mái trượt có thể tạo ra điện tĩnh lớn, mái nổi được trang bị thép không gỉ bền caodây shuntCác dây cáp này duy trì một liên tục, kháng điện thấp kết nối đất giữa mái nổi và vỏ bể,loại bỏ nguy cơ lửa và bảo vệ cơ sở chống lại cháy nhiệt do sét.
