Thiết kế bể UASB: Xây dựng một lò phản ứng bùn lỏng vô khí

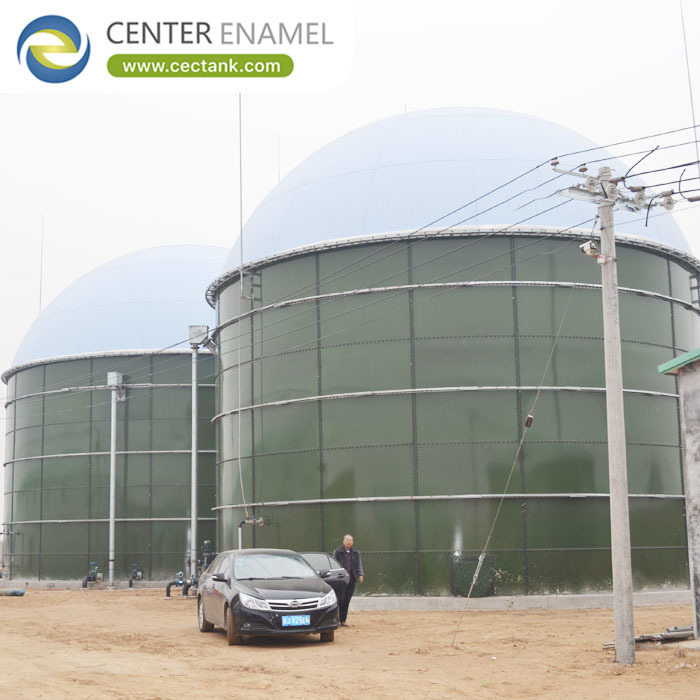

Một bể UASB là một lò phản ứng bùn bùn không khí có dòng chảy lên để làm sạch nước thải có độ bền cao bằng cách đưa nó lên qua một bùn bùn hạt dày đặc ở nhiệt độ 20-35 °C.Bộ bao phủ chuyển hóa chất hữu cơ thành khí sinh học 55-65% methane mà không cần trộn cơ khíĐược thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), một thùng UASB thủy tinh kết hợp với thép (GFS) thêm một chất chống ăn mòn,vỏ thử nghiệm kỳ nghỉ được thiết kế theo ISO 28765 và AWWA D103-09.

Một xe tăng UASB là gì

Một bể UASB là một lò phản ứng trong đó nước thải đi vào ở đáy, tăng qua một tấm bùn hạt với tốc độ 0,5-1,5 m/h, và thoát rõ ở phía trên dưới một bộ tách khí-mạnh.Vi khuẩn trong chăn (20-40 g/l) tiêu hóa chất hữu cơ theo cách vô khí, sản xuất khí sinh học 55-65% methane. Cỗ chứa chính nó là một thùng kín, thường là thủy tinh hợp kim với thép (GFS), có kích thước 6-24 giờ giữ thủy lực và tải cơ khí 5-15 kg COD / m3 / ngày.

• Dòng chảy:dòng chảy lên ở mức 0,5-1,5 m/h.
• Chăn:20-40 g/l hạt.
• Khí:55-65% methane.
• Trọng lượng:5-15 kg COD/m3/ngày.

Các đặc điểm chính, thành phần và loại

Các bể UASB chia sẻ ba khu vực: một tiêu đề cung cấp và phân phối, chăn bùn, và một bộ tách ba pha phân tách khí, bùn và nước.000 m3 dưới dạng vỏ GFS đơnCác biến thể bao gồm EGSB bên ngoài cho tốc độ lưu lượng cao hơn và lò phản ứng lưu thông bên trong cho tải trọng rất cao, nhưng tất cả đều dựa trên một tấm thảm hạt ổn định thay vì máy trộn.

• Khu vực:thức ăn, chăn, bộ tách.
• Vỏ:20-60.000 m3 GFS.
• Các biến thể:EGSB, lò phản ứng IC.
• Chìa khóa:chăn hạt ổn định.

Ứng dụng và điều kiện hoạt động

Chúng xử lý các nhà máy bia, sữa, thực phẩm, bột giấy và nước thải đô thị nơi COD cao và độ kiềm là đầy đủ.Các nhà máy chọn UASB khi họ muốn sử dụng năng lượng thấp và thu hồi khí sinh học mà không cần trộn bằng điệnBởi vì vỏ GFS chống lại môi trường axit, giàu H2S (pH 6,5-7,5), nó vượt trội hơn thép sơn trong công việc liên tục và không cần hàn trường.

• Thức ăn:nhà máy bia, sữa, thực phẩm, bột.
• Năng lượng:thấp, không hỗn hợp năng lượng.
• PH:6.5-7.5 cửa sổ.
• Vỏ:GFS kháng H2S.

Các cân nhắc kỹ thuật

Thiết kế cố định tốc độ lên tại 0,5-1,5 m/h, giữ thủy lực ở 6-24 giờ, và tải hữu cơ ở 5-15 kg COD/m3/ngày, với nhiệt độ giữ ở 20-35 °C.GFS shell được tính theo ISO 28765 và AWWA D103-09, các tấm được thổi đến Sa 2.5 và thử nghiệm nghỉ ở 1500 V. Máy tách ba pha và đầu nguồn phải được kích thước để tránh rửa chăn trong thời gian dòng chảy cao nhất.

• Tốc độ:0.5-1,5 m/h.
• Lưu giữ:6-24 giờ.
• Trọng lượng:5-15 kg COD/m3/ngày.
• Vỏ:Sa 2.5, thử nghiệm 1500 V.

Ưu điểm và hạn chế

Các bể UASB phục hồi năng lượng gần như không có sức pha trộn và cung cấp một dấu chân nhỏ cho COD cao.và dòng chảy hoặc nhiệt độ cú sốc có thể rửa ra tấm chăn hạt, do đó, điều trị trước và cân bằng là bắt buộc. ranh giới này phải được thiết kế, bởi vì một UASB không có hạt ổn định chỉ đơn giản là trở thành một chất làm rõ đắt tiền.

• Ưu điểm:phục hồi năng lượng, dấu chân nhỏ.
• Ưu điểm:Không có hỗn hợp năng lượng.
• Hạn chế:nhạy cảm với cú sốc.
• Ranh giới:xử lý trước và cân bằng.

Các thông số thiết kế

Các con số dưới đây là các giá trị chịu tải mà một nhà cung cấp nên trích dẫn cho mỗi bể UASB.và bộ tách trước khi thép được đặt hàng cho một nhiệm vụ nước thải vô khí.

Hướng dẫn so sánh và lựa chọn

Đối với thép hàn, bê tông và sợi thủy tinh, một bể UASB Glass-Fused-to-Steel (GFS) giành chiến thắng về khả năng chống ăn mòn và tốc độ xây dựng trong phạm vi 20-60.000 m3.Sử dụng bảng để phù hợp với vật liệu để nuôi ăn mòn, hậu cần địa điểm, và tuổi thọ cần thiết.

Thực hành tốt nhất: Làm thế nào để chọn một nhà cung cấp

Xác nhận COD thức ăn, độ kiềm và sulfat trước khi đo kích thước; cung cấp cân bằng để hấp thụ cú sốc. Yêu cầu tính toán ISO 28765, thử nghiệm nghỉ 1500 V và nhật ký lớp phủ.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) cung cấp bản vẽ, hồ sơ NDE và các gói kiểm tra để lò phản ứng vượt qua kiểm toán và giữ bảo hành lớp phủ của nó trong 30-50 năm sử dụng.

• Xác nhận:Nguyên nhân gây tử vong, độ kiềm, sulfat.
• Cung cấp:đệm cân bằng.
• Yêu cầu:Thử nghiệm ISO 28765 và 1500 V.
• Bao gồm:bản vẽ cộng với hồ sơ NDE.

Một bể UASB biến nước thải có độ bền cao thành khí sinh học với hầu như không có sức pha trộn, nhưng chỉ nếu tấm nắp hạt được bảo vệ.và bằng chứng kiểm tra 1500 V cùng nhau, và lò phản ứng sẽ hoạt động trong 30-50 năm.

Câu hỏi thường gặp (FAQ)

UASB viết tắt là gì?

Ánh bùn bùn không khí tăng lên. Nước thải tăng lên thông qua một tấm bùn hạt mà vi khuẩn chuyển hóa chất hữu cơ thành khí sinh học 55-65% methane, mà không có pha trộn cơ học.

Một xe tăng UASB có thể đạt được dung lượng bao nhiêu?

Các vỏ GFS duy nhất trải dài từ 20 đến 60.000 m3; các nhà máy lớn hơn có nhiều bể.

Tiêu chuẩn nào điều chỉnh xe tăng?

Vỏ GFS được thiết kế theo ISO 28765 và AWWA D103-09; thiết kế quy trình tuân theo các mã nước thải địa phương và thủy lực lò phản ứng vô khí.

Tại sao chọn GFS cho UASB?

Màng chống lại chất lỏng axit, giàu H2S ở độ pH 6,5-7.5, được thử nghiệm nghỉ ở 1500 V, và không cần hàn trường, rút ngắn xây dựng.

Những hạn chế chính là gì?

Sulfate, độc tố và cú sốc dòng chảy hoặc nhiệt độ có thể rửa sạch chăn hạt, vì vậy việc xử lý trước và cân bằng là các bước thiết kế bắt buộc.

Có thể tùy chỉnh không?

Vâng, bộ tách ba pha, đầu tư, mái nhà và thiết bị được thiết kế theo nguồn cung cấp và địa điểm, với bản vẽ được đưa ra cho mỗi bể.
