Chi phí bể chứa khí sinh học mái màng: Phân tích thực tế

Bể chứa khí sinh học mái màng kết hợp một bể phân hủy chống ăn mòn với một bộ phận giữ khí màng đôi, lưu trữ khí sinh học chứa 55-65% metan ở áp suất 5-30 mbar. Chi phí của nó phụ thuộc vào thể tích, cấp độ phủ và kích thước bộ phận giữ khí. Được thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), vỏ bọc Thủy tinh-Nung chảy-Thép (GFS) được tính toán theo AWWA D103-09 và ISO 28765 với bề mặt men được kiểm tra lỗi (holiday-tested).

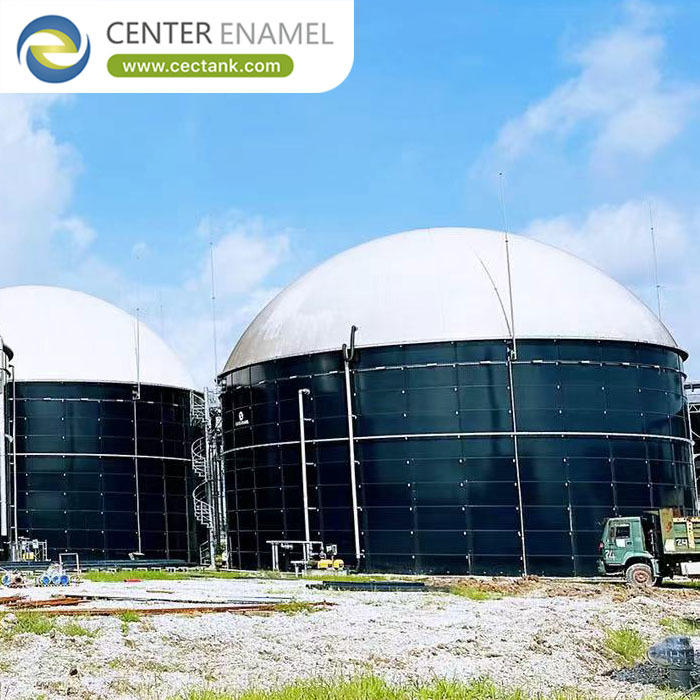

Bể chứa khí sinh học mái màng là gì

Bể chứa khí sinh học mái màng là một bể phân hủy kỵ khí có phần trên là bộ phận giữ khí màng đôi: màng trong giữ khí sinh học, màng ngoài được bơm khí nén để duy trì áp suất 5-30 mbar. Vỏ bể thường là Thủy tinh-Nung chảy-Thép (GFS), với lớp men được nung chảy ở 820-930°C tạo thành bề mặt chống axit dày 0.25-0.40 mm. Dung tích dao động từ 500 đến 50.000 m3 trong một bồn bolted duy nhất.

• Bộ phận giữ khí: màng đôi.
• Áp suất: 5-30 mbar.
• Vỏ bể: men GFS.
• Phạm vi: 500-50.000 m3.

Đặc điểm, thành phần và loại chính

Hệ thống kết hợp bể phân hủy GFS (CSTR hoặc UASB) với mái màng, so với các lựa chọn thay thế như mái nón cố định hoặc mái vòm nhôm geodesic với bộ phận giữ khí bên ngoài. Vỏ GFS sử dụng bu lông cấp 8.8 và kiểm tra lỗi 1500 V; màng được ổn định UV bằng PVC hoặc TPO. Bộ phận gia nhiệt, máy khuấy và bộ khử lưu huỳnh hoàn thiện bộ cung cấp và ảnh hưởng đến chi phí cuối cùng.

• Kết hợp: bể phân hủy GFS + màng.
• Lựa chọn thay thế: mái nón hoặc mái vòm.
• Màng: PVC hoặc TPO.
• Phụ kiện: bộ gia nhiệt, máy khuấy, bộ khử lưu huỳnh.

Ứng dụng và điều kiện vận hành

Các trang trại, nhà chế biến thực phẩm và đô thị sử dụng bể chứa mái màng để lưu trữ khí sinh học ngay trên bể, tiết kiệm bộ phận giữ khí riêng biệt. Chúng phù hợp với quá trình phân hủy liên tục ở nhiệt độ 35-38°C với thời gian lưu 20-40 ngày. Do lớp men GFS có khả năng chống pH từ 3-11, cùng một bể có thể xử lý chất thải phân hủy ăn mòn mà sẽ tấn công thép sơn và làm giảm tuổi thọ của vỏ bể rẻ tiền hơn.

• Người dùng: trang trại, thực phẩm, thành phố.
• Trên bể: tiết kiệm bộ phận giữ khí.
• Nhiệt độ: 35-38°C.
• pH: men chống được 3-11.

Cân nhắc kỹ thuật

Chi phí phụ thuộc vào thể tích (500-50.000 m3), cấp độ phủ, thể tích bộ phận giữ khí so với thể tích bể, và công tác tại chỗ. Thiết kế cố định thời gian lưu 20-40 ngày, nhiệt độ 35-38°C, và metan 55-65%. Vỏ bể được tính toán theo AWWA D103-09 và ISO 28765, các tấm thép được làm sạch đến Sa 2.5 và kiểm tra lỗi ở 1500 V; diện tích màng và áp suất quyết định giá bộ phận giữ khí.

• Chi phí: thể tích, cấp độ, bộ phận giữ khí.
• Thời gian lưu: 20-40 ngày.
• Nhiệt độ: 35-38°C.
• Bộ phận giữ khí: diện tích và áp suất.

Hướng dẫn so sánh và lựa chọn

So với các lựa chọn mái nón cố định và mái vòm geodesic, bể GFS mái màng vượt trội về khả năng lưu trữ khí nhỏ gọn trên bể cho dung tích 500-50.000 m3. Sử dụng bảng để đối chiếu lựa chọn với chi phí vốn, tuổi thọ bộ phận giữ khí và nhu cầu tại chỗ.

Các thực hành tốt nhất: Kiểm soát chi phí

Kích thước bộ phận giữ khí theo sản lượng khí, chỉ định DFT men và kiểm tra 1500 V, và dự trù chi phí thay thế màng sau 10-15 năm. Yêu cầu tính toán theo ISO 28765 và các tài liệu tham khảo. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) cung cấp bản vẽ, hồ sơ NDE và gói kiểm tra để ước tính chi phí có thể kiểm toán và bảo hành bể.

• Bộ phận giữ khí: kích thước theo sản lượng.
• Men: DFT và 1500 V.
• Dự trù: màng 10-15 năm.
• Yêu cầu: ISO 28765.

Chi phí bể chứa khí sinh học mái màng là thể tích cộng với lớp phủ cộng với bộ phận giữ khí, với việc thay thế màng là khoản mục định kỳ. Thiết kế cả ba, yêu cầu bằng chứng về lớp phủ và tiêu chuẩn, và bể sẽ hoàn vốn trong vòng đời 30-50 năm của vỏ bể.

Câu hỏi thường gặp (FAQ)

Bể chứa khí sinh học mái màng là gì?

Một bể phân hủy với bộ phận giữ khí màng đôi lưu trữ khí sinh học chứa 55-65% metan ở áp suất 5-30 mbar, được chế tạo từ 500 đến 50.000 m3 dưới dạng một bồn GFS duy nhất.

Yếu tố nào ảnh hưởng đến chi phí?

Thể tích, cấp độ men, thể tích bộ phận giữ khí so với thể tích bể, công tác tại chỗ và diện tích màng là những yếu tố chi phí chính.

Tiêu chuẩn nào được áp dụng?

Vỏ bể được thiết kế theo AWWA D103-09 và ISO 28765, với việc kiểm soát nhà máy theo ISO 9001 và ISO 45001.

Màng có tuổi thọ bao lâu?

Thông thường là 10-15 năm; dự trù chi phí kiểm tra và thay thế như một chi phí vòng đời định kỳ.

Tại sao chọn vỏ GFS?

Lớp men chống được pH 3-11, được kiểm tra lỗi ở 1500 V và có tuổi thọ 30-50 năm, vượt xa tuổi thọ của màng hàng thập kỷ.

Nó có thể được tùy chỉnh không?

Có. Thể tích bộ phận giữ khí, máy khuấy, bộ gia nhiệt, cách nhiệt và thiết bị đo lường được thiết kế theo nguyên liệu đầu vào và khí hậu.
