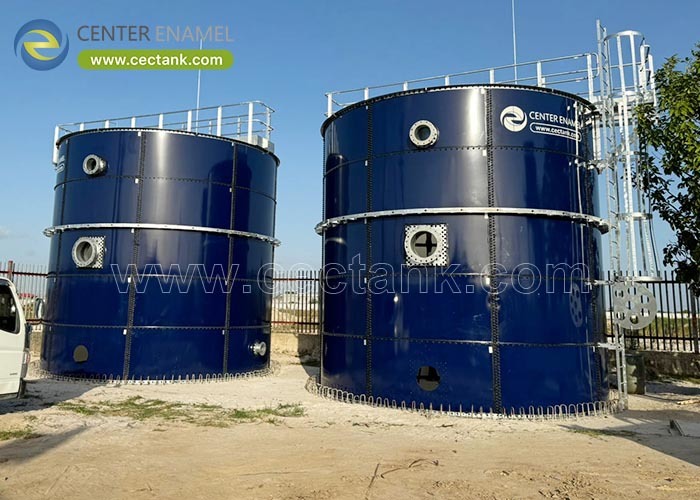

Thiết kế một bể tiêu hóa 50.000 m3 cho các nhà máy khí sinh học lớn

Một bể tiêu hóa 50.000 m3 là một lò phản ứng vô khí quy mô tiện ích xử lý chất thải hữu cơ và thu giữ khí sinh học 55-65% methane cho lưới hoặc năng lượng quy trình.biên cấu trúc và quy trình quyết định độ tin cậyĐược thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd.một máy tiêu hóa thủy tinh hợp kim với thép (GFS) theo thang điểm này được tính toán theo AWWA D103-09 và ISO 28765 với vỏ men được kiểm tra kỳ nghỉ.

Một bể tiêu hóa 50.000 m3 là gì?

Một bể tiêu hóa 50.000 m3 là một lò phản ứng vô khí kín chứa khoảng 50.000 mét khối thức ăn ở nhiệt độ 35-38 ° C trong khi vi khuẩn chuyển hóa chất hữu cơ thành khí sinh học.vỏ là các tấm men tráng trộn tại 820-930 °C, tạo ra một nội thất trơ mà chống lại axit tiêu hóa trong suốt một cuộc sống 30-50 năm.

• Khối lượng:khoảng 50.000 m3.
• Temp:35-38°C. Mesofilic.
• Khí:55-65% methane.
• Vỏ:GFS nhựa.

Các đặc điểm chính, thành phần và loại

Ở 50.000 m3, bể thường là một CSTR với trộn đầy đủ khối lượng, hoặc một thiết kế hai giai đoạn tách axit hóa khỏi methanogenesis..8 lớp cọc, và một mái nhà kín khí với một người giữ màng kép.

• CSTR:hỗn hợp đầy đủ.
• Hai giai đoạn:axit cộng với methane.
• Vỏ:0.25-0.40 mm, 1500 V.
• Cung cấp:Máy sưởi, máy trộn, khử lưu huỳnh.

Ứng dụng và điều kiện hoạt động

Các nhà máy công nghiệp, trang trại lớn và các cơ sở thải đô thị sử dụng máy tiêu hóa 50.000 m3 cho bùn nước thải, phân bón và chất thải thực phẩm.hoặc biometan tiêmBởi vì men GFS chống lại pH 3-11, cùng một bình xử lý digestate hung hăng sẽ ăn mòn thép sơn trong vòng vài năm.

• Người dùng:các công ty, nông trại, thành phố.
• Chăn nuôi:bùn, phân, thức ăn.
• Lượng sản xuất:nhiệt, năng lượng, khí sinh học.
• PH:Màng chống lại 3-11.

Các cân nhắc kỹ thuật

Thiết kế cố định giữ thủy lực ở 20-40 ngày, nhiệt độ ở 35-38 ° C và khí sinh học ở 55-65% methane dưới 5-30 mbar.Vỏ được tính theo AWWA D103-09 và ISO 28765, các tấm được thổi đến Sa 2.5 và thử nghiệm nghỉ ở 1500 V, với tải độ địa chấn và gió được xác nhận cho vị trí lắp đặt.

• Lưu giữ:20-40 ngày.
• Temp:35-38°C.
• Trộn:5-15 W/m3.
• Vỏ:Sa 2.5, 1500 V.

Ưu điểm và hạn chế

Một máy tiêu hóa GFS 50.000 m3 cung cấp khí sinh học quy mô tiện ích với vỏ chống ăn mòn và xây dựng nhanh chóng.000 m3 ở mức trần thực tế cho GFS đệm; ngoài ra, nhiều thùng hoặc thép hàn được sử dụng. ranh giới này là một quyết định lập kế hoạch, xác nhận đối với nguồn cung cấp đỉnh thực sự, chứ không phải là một sự cố của vật liệu.

• Ưu điểm:quy mô tiện ích, chống ăn mòn.
• Ưu điểm:Xây dựng nhanh chóng.
• Hạn chế:gần trần nhà GFS.
• Ranh giới:nhiều hoặc hàn.

Các thông số thiết kế

Các con số dưới đây là các giá trị chịu tải mà một nhà cung cấp nên trích dẫn trên mỗi máy tiêu hóa 50.000 m3.và hệ thống khí trước khi thép được đặt hàng cho một nhiệm vụ khí sinh học quy mô tiện ích.

Hướng dẫn so sánh và lựa chọn

Đối với thép hàn, bê tông và sợi thủy tinh, một máy tiêu hóa thủy tinh hợp kim với thép (GFS) giành chiến thắng về khả năng chống ăn mòn và tốc độ xây dựng trong phạm vi 20-60.000 m3.Sử dụng bảng để phù hợp với vật liệu để nuôi ăn mòn, hậu cần trang web, và tuổi thọ yêu cầu ở quy mô tiện ích.

Thực hành tốt nhất: Làm thế nào để chọn một nhà cung cấp

Yêu cầu tính toán ISO 28765, thử nghiệm nghỉ 1500 V và một gói kiểm tra đầy đủ cho một bể có kích thước này. Yêu cầu tham khảo từ các máy tiêu hóa có thể so sánh khối lượng và nguyên liệu.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) phát hành bản vẽ, hồ sơ NDE và một gói kiểm tra cho mỗi bể để tài sản thanh toán và tài chính.

• Yêu cầu:ISO 28765 và 1500 V.
• Bao gồm:kiểm tra đầy đủ.
• Ghi chú:khối lượng so sánh.
• Kiểm tra:bản vẽ cộng với NDE.

Một máy tiêu hóa 50.000 m3 là một cam kết về cấu trúc và quy trình, không phải một bể lớn hơn.và nó sản xuất khí sinh học đáng tin cậy trong 30-50 năm.

Câu hỏi thường gặp (FAQ)

Một bể tiêu hóa 50.000 m3 là gì?

Một lò phản ứng vô khí quy mô tiện ích khoảng 50.000 m3 thu giữ khí sinh học 55-65% methane từ bùn, phân hoặc chất thải thực phẩm để phục hồi năng lượng.

Một xe tăng có thể đạt được bao nhiêu?

Các bể đệm GFS đạt khoảng 50.000-60.000 m3; ngoài đó, các nhà máy sử dụng nhiều bể hoặc cấu trúc thép hàn.

Tiêu chuẩn nào áp dụng?

Vỏ được thiết kế theo AWWA D103-09 và ISO 28765, với kiểm soát nhà máy theo ISO 9001 và ISO 45001.

Làm thế nào để xác minh vỏ?

Các tấm được thổi lên Sa 2.5, men được nóng chảy ở 820-930 °C đến 0,25-0,40 mm, và được thử nghiệm kỳ nghỉ ở 1500 V mỗi mét vuông.

Sự giữ lại và nhiệt độ nào?

Giữ thủy lực 20-40 ngày ở nhiệt độ mesophilic 35-38 °C cho phép tiêu hóa ổn định và năng suất khí dự đoán.

Có thể tùy chỉnh không?

Vâng, máy trộn, máy sưởi, bình chứa khí, cách nhiệt và thiết bị được thiết kế theo nguồn cấp và khí hậu, với bản vẽ được đưa ra cho mỗi bể.
