Bể chứa chất lỏng: Các loại, vật liệu và các yếu tố cơ bản khi lựa chọn

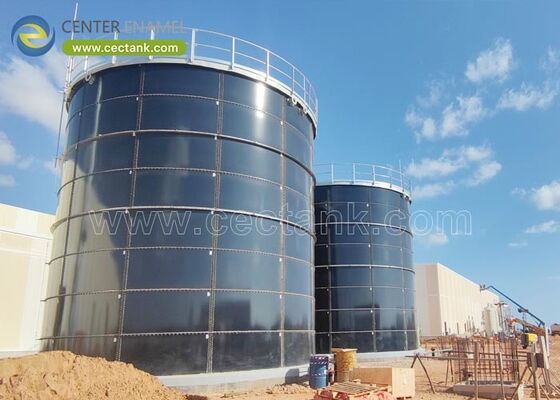

Bể chứa chất lỏng dùng để chứa nước, hóa chất hoặc chất lỏng công nghiệp trên hoặc dưới mặt đất, với vật liệu được lựa chọn dựa trên tính chất hóa học và thể tích. Dung tích dao động từ 20 đến 150.000 m3. Được thiết kế bởi Công ty TNHH Công nghệ Shijiazhuang Zhengzhong (Center Enamel), bể chứa chất lỏng Thép tráng men (GFS) nung men ở 820-930°C tạo thành lớp vỏ trơ bền 30-50 năm được thiết kế theo tiêu chuẩn AWWA D103-09 và ISO 28765.

Bể chứa chất lỏng là gì

Bể chứa chất lỏng là một thiết bị được chế tạo để chứa một lượng chất lỏng tồn kho - nước uống, nước công nghiệp, hóa chất hoặc nước thải - trên hoặc dưới mặt đất. Lựa chọn quyết định chính là lớp lót, vì chất lỏng, chứ không phải thép, quyết định tuổi thọ sử dụng. Được chế tạo với dung tích từ 20 đến 150.000 m3, việc lựa chọn bể bắt đầu từ độ pH, nhiệt độ và các chất mài mòn của chất lỏng.

• Chứa: nước, hóa chất, nước thải.
• Lựa chọn: lớp lót.
• Tuổi thọ: xác định bởi lớp lót.
• Phạm vi: 20-150.000 m3.

Các đặc điểm, thành phần và loại chính

Bốn nhóm chính: Bể GFS lắp ghép nung men dày 0,25-0,40 mm ở 820-930°C; bể thép hàn được phủ tại chỗ và có dung tích lên tới 150.000 m3; bể bê tông đúc tại chỗ; bể FRP tạo hình cho các ứng dụng hóa chất nhỏ, sạch dưới 5.000 m3. Mái, đầu nối và bu lông cấp 8.8 được chỉ định theo từng ứng dụng, và phương pháp chế tạo quyết định cả tiến độ và chi phí vòng đời.

• GFS: men dày 0,25-0,40 mm.
• Hàn: lên tới 150.000 m3.
• Bê tông: đúc tại chỗ.
• FRP: hóa chất nhỏ.

Ứng dụng và điều kiện vận hành

Bể chứa chất lỏng phục vụ các ngành tiện ích, công nghiệp, nông nghiệp và khai thác mỏ để lưu trữ nước, hóa chất phản ứng, bùn và nước thải đã qua xử lý. Một đô thị cần bề mặt tiếp xúc NSF/ANSI 61; một mỏ cần khả năng chống mài mòn; một nhà máy cần tương thích hóa học. Việc kết hợp lớp lót với chất lỏng là yếu tố giúp bể hoạt động trong 30-50 năm thay vì bị hỏng lớp phủ.

• Tiện ích: NSF/ANSI 61.
• Mỏ: chống mài mòn.
• Nhà máy: tương thích hóa học.
• Chìa khóa: lớp lót với chất lỏng.

Các yếu tố kỹ thuật cần xem xét

Chỉ định độ pH (thường là 3-11, đặc biệt là 1-14), nhiệt độ (4-60°C) và các chất mài mòn của chất lỏng; đặt độ dày lớp phủ DFT từ 0,25-0,45 mm và tấm vỏ từ 6-40 mm. Vỏ được tính toán theo AWWA D103-09 và ISO 28765, các tấm được phun cát đạt Sa 2.5 và kiểm tra lỗ kim ở 1500 V. Tải trọng động đất và gió được xác nhận cho vị trí lắp đặt trước khi đặt hàng thép.

• pH: 3-11, 1-14 đặc biệt.
• Lớp phủ: DFT 0,25-0,45 mm.
• Kiểm tra: 1500 V trên mỗi m2.
• Địa điểm: động đất và gió.

Ưu điểm và hạn chế

GFS cung cấp lớp lót trơ, gần như không thấm nước và lắp ghép nhanh chóng cho tuổi thọ 30-50 năm. Hạn chế là không có lớp lót nào phù hợp với mọi loại chất lỏng: GFS không phù hợp với một số dung môi nhất định hoặc độ pH cực đoan nếu không có loại đặc biệt, vì vậy người mua cần xác nhận loại lớp lót với dòng chảy thực tế. Giới hạn này được đặt ra trong thông số kỹ thuật, không phải phát hiện ra khi đổ đầy lần đầu.

• Ưu điểm: trơ, nhanh, 30-50 năm.
• Ưu điểm: gần như không thấm nước.
• Hạn chế: không phải tất cả các chất lỏng.
• Giới hạn: xác nhận loại trong thông số kỹ thuật.

Các thông số thiết kế

Các số liệu dưới đây là các giá trị chịu tải mà nhà cung cấp nên báo giá cho mỗi bể chứa chất lỏng. Chúng cho phép kỹ sư xác nhận hệ thống vỏ, lớp phủ và mối nối trước khi đặt hàng thép cho nhiệm vụ lưu trữ chất lỏng.

Hướng dẫn so sánh và lựa chọn

So với thép hàn, bê tông và sợi thủy tinh, bể chứa chất lỏng Thép tráng men (GFS) vượt trội về khả năng chống ăn mòn và tốc độ lắp dựng trong phạm vi 20-60.000 m3. Sử dụng bảng để kết hợp vật liệu với tính chất hóa học của chất lỏng, thể tích và tuổi thọ yêu cầu.

Các thực hành tốt nhất: Cách lựa chọn

Gửi bảng dữ liệu chất lỏng cho nhà cung cấp và yêu cầu tính toán theo ISO 28765, kiểm tra lỗ kim 1500 V và nhật ký lớp phủ. Công ty TNHH Công nghệ Shijiazhuang Zhengzhong (Center Enamel) cung cấp bản vẽ, hồ sơ NDE và gói kiểm tra để bể chứa chất lỏng có thể kiểm toán và được bảo hành trong suốt vòng đời.

• Gửi: bảng dữ liệu chất lỏng.
• Yêu cầu: ISO 28765 và 1500 V.
• Nhật ký: độ dày lớp phủ.
• Gói: bản vẽ cộng với NDE.

Bể chứa chất lỏng trước hết là vấn đề về lớp lót và hóa học, sau đó mới là vật chứa. Kết hợp vật liệu với chất lỏng, yêu cầu tính toán theo tiêu chuẩn AWWA D103-09 và bằng chứng kiểm tra 1500 V, và bể sẽ phục vụ trong 30-50 năm thay vì bị hỏng lớp phủ.

Câu hỏi thường gặp (FAQ)

Các loại bể chứa chất lỏng chính là gì?

Bể GFS lắp ghép, bể thép hàn, bể bê tông và bể FRP - được lựa chọn dựa trên tính chất hóa học và thể tích, từ 20 đến 150.000 m3.

Loại nào tốt nhất cho hóa chất?

Men GFS chịu được pH 3-11 (1-14 đặc biệt); FRP phù hợp với các bể axit nhỏ; bê tông phù hợp với công trình dân dụng nặng.

Những tiêu chuẩn nào được áp dụng?

Vỏ lắp ghép được thiết kế theo AWWA D103-09 và ISO 28765; nhiệm vụ nước uống bổ sung NSF/ANSI 61.

Lớp lót được xác minh như thế nào?

Thép được phun cát đạt Sa 2.5, lớp phủ được thi công đạt DFT 0,25-0,45 mm và kiểm tra lỗ kim ở 1500 V trên mỗi mét vuông.

Một bể có thể đạt dung tích bao nhiêu?

Một bể GFS đơn lẻ đạt 60.000 m3; thép hàn đạt 150.000 m3; nhiệm vụ lớn hơn được chia thành nhiều bể.

Nó có thể được tùy chỉnh không?

Có. Vật liệu, mái, loại lớp phủ, đầu nối và thiết bị được thiết kế theo từng loại chất lỏng và địa điểm.
