Bể chứa hóa chất thành đôi: Bảo vệ thứ cấp và phát hiện rò rỉ

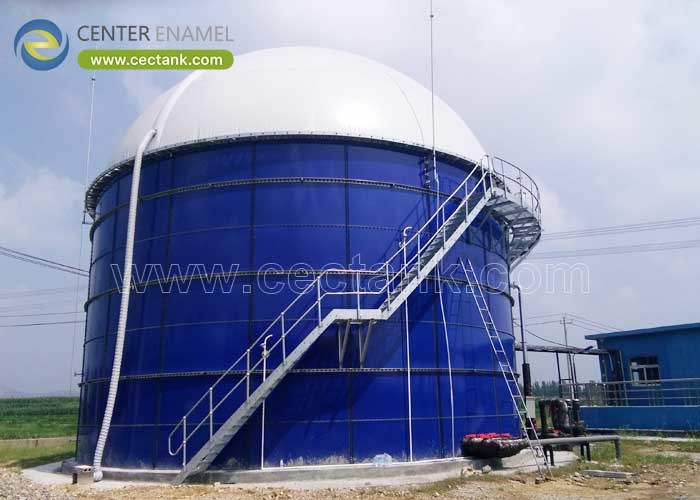

Bể chứa hóa chất thành đôi bao bọc bình chứa chính bằng một thành thứ cấp kín để bất kỳ sự rò rỉ nào cũng được phát hiện trước khi chạm đến đất hoặc nước ngầm. Đối với chất lỏng ăn mòn, đây thường là yêu cầu của giấy phép, không phải là sở thích. Được thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), bể thành đôi Glass-Fused-to-Steel (GFS) sử dụng lớp men trơ bên trong với khoảng trống được giám sát để chứa an toàn.

Bể chứa hóa chất thành đôi là gì

Bể chứa hóa chất thành đôi có hai lớp vỏ đồng tâm với một khoảng trống hình vành khăn giữa chúng. Thành trong chứa sản phẩm; thành ngoài cung cấp sự bảo vệ thứ cấp. Khoảng trống được giám sát để bất kỳ sự cố nào của thành chính được phát hiện tại điểm phát hiện rò rỉ từ lâu trước khi bất kỳ sự cố nào chạm đến môi trường.

• Thành chính: Chứa hóa chất; có thể là GFS, thép hoặc thép lót.
• Khoảng trống: Khoảng trống hình vành khăn trống, thường rộng 50-150 mm, được giám sát.
• Thành thứ cấp: Chứa toàn bộ thể tích của thành chính khi có sự cố.
• Giám sát: Đầu dò hoặc cảm biến báo cáo sự tích tụ trong khoảng trống.

Các đặc điểm, thành phần và loại chính

Bể thành đôi khác nhau về vật liệu bên trong và phương pháp giám sát. Glass-Fused-to-Steel (GFS) cung cấp lớp phủ trơ cho hóa chất mạnh; bể thép với thành thép thứ cấp phù hợp với nhiệm vụ nhẹ hơn; và thành ngoài bằng vật liệu linh hoạt hoặc bê tông phục vụ các lắp đặt cố định. Giám sát bằng chân không, áp suất hoặc đầu dò xâm nhập.

• Vật liệu bên trong: Men GFS, thép phủ epoxy, hoặc lớp lót PE/FRP.
• Giám sát: Chân không, áp suất, hoặc đầu dò phát hiện rò rỉ điểm trong khoảng trống.
• Mái: Mái cố định hoặc mái vòm địa lý, được niêm phong để giữ cho khoảng trống khô ráo.
• Cơ sở thiết kế: Thành thứ cấp phải chứa 100% thể tích của thành chính.

Ứng dụng và điều kiện hoạt động

Bể chứa hóa chất thành đôi bảo vệ các địa điểm lưu trữ axit, kiềm, dung môi và thuốc thử quy trình, đặc biệt là nơi bể đặt trên nền đất dễ bị tổn thương hoặc bên trong một cơ sở được quy định. Chúng phổ biến tại các tòa nhà hóa chất xử lý nước, dây chuyền mạ điện và kho dự trữ nông nghiệp số lượng lớn, nơi một sự cố tràn có thể gây ra hậu quả lớn.

• Xử lý nước: Bể phụ chứa phèn, clorua sắt và hypoclorit natri.
• Công nghiệp: Bể chứa hàng ngày axit và kiềm gần các dây chuyền quy trình.
• Nông nghiệp: Lưu trữ số lượng lớn phân bón và chất phụ gia.
• Vị trí đặt: Trên đất dễ bị tổn thương hoặc trong phạm vi giấy phép.

Các cân nhắc kỹ thuật

Thông số kỹ thuật bắt đầu từ danh sách tương thích hóa chất, sau đó đặt thể tích thứ cấp bằng 100% thể tích chính và chiều rộng khoảng trống là 50-150 mm để tiếp cận và giám sát. Lớp phủ chính được chọn cho thuốc thử; đối với axit mạnh, men Glass-Fused-to-Steel (GFS) được nung ở 820-930°C hoạt động tốt hơn sơn. Phát hiện rò rỉ được kết nối với báo động và ngắt.

• Tương thích: Phù hợp men hoặc lớp lót với thuốc thử và nồng độ của nó.
• Bảo vệ: Thành thứ cấp được đánh giá cho 100% thể tích của thành chính.
• Phát hiện: Đầu dò khoảng trống hoặc bộ giám sát chân không có đầu ra báo động.
• Tiêu chuẩn: Vỏ AWWA D103-09, với các quy tắc bảo vệ cục bộ được áp dụng.

Ưu điểm và hạn chế

Thành đôi biến một sự cố tràn thảm khốc thành một sự kiện được giám sát, được kiểm soát và thường đáp ứng yêu cầu của giấy phép trong một cấu trúc. Một hạn chế là chi phí và trọng lượng: hai thành, một khoảng trống được giám sát và tải trọng nền móng lớn hơn làm tăng chi phí vốn và chi phí dân dụng, vì vậy lựa chọn nên được xác nhận so với rủi ro tràn thực tế và ngưỡng quy định thay vì giả định.

• Ưu điểm: Sự cố tràn được kiểm soát và phát hiện, không bị phát tán.
• Ưu điểm: Thường đáp ứng trực tiếp các quy tắc bảo vệ thứ cấp.
• Hạn chế: Chi phí vốn và tải trọng nền móng cao hơn bể đơn.
• Hạn chế: Khoảng trống phải được giữ khô ráo và bảo trì để duy trì độ tin cậy.

Thông số thiết kế

Các giá trị dưới đây xác định một bể hóa chất thành đôi có thể bảo vệ. Chúng cho phép người chỉ định xác nhận dung lượng, khả năng bảo vệ và giám sát trước khi chế tạo và cung cấp bằng chứng cho người bảo hiểm rằng một sự cố sẽ được phát hiện, không bị bỏ sót.

Hướng dẫn so sánh và lựa chọn

So với bể đơn cộng với tường chắn bê tông, bể thành đôi giữ cho khả năng bảo vệ tích hợp với bình chứa và đơn giản hóa việc giám sát. Sử dụng bảng để cân nhắc bể thành đôi so với bể đơn có lót và phương pháp kết hợp cho thuốc thử và địa điểm của bạn.

Các thực hành tốt nhất: Cách chọn

Chỉ định thể tích thứ cấp bằng 100% thể tích chính, nêu rõ phương pháp giám sát và yêu cầu bằng chứng về lớp phủ cho thuốc thử. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) cung cấp tuyên bố về tính tương thích, báo cáo kiểm tra lỗ hổng và chi tiết giám sát khoảng trống để bể đáp ứng cả quy trình và yêu cầu của giấy phép.

• Yêu cầu: Thành thứ cấp được đánh giá cho 100% thể tích của thành chính.
• Chỉ định: Phát hiện rò rỉ bằng chân không hoặc đầu dò có báo động.
• Xác minh: Độ dày lớp men (DFT) 0,25-0,40 mm và kiểm tra lỗ hổng ở 1500 V.
• Xác nhận: Nồng độ thuốc thử nằm trong phạm vi của lớp phủ.

Bể chứa hóa chất thành đôi là sự khác biệt giữa một sự cố được kiểm soát, có báo động và một sự cố phải báo cáo. Đặt thành thứ cấp bằng 100% thành chính, giám sát khoảng trống và chứng minh lớp phủ chống lại thuốc thử thực tế, và bể sẽ đáp ứng yêu cầu của cơ quan quản lý và bảo vệ địa điểm trong nhiều thập kỷ.

Câu hỏi thường gặp (FAQ)

Mục đích của bể chứa hóa chất thành đôi là gì?

Thành ngoài cung cấp khả năng bảo vệ thứ cấp và khoảng trống được giám sát sẽ phát hiện bất kỳ sự rò rỉ nào từ thành chính, do đó một sự cố được phát hiện và kiểm soát thay vì chạm đến đất hoặc nước ngầm.

Làm thế nào để phát hiện rò rỉ trong khoảng trống?

Bằng cách giữ chân không, bằng cách thay đổi áp suất, hoặc bằng đầu dò mức điểm trong không gian hình vành khăn; tín hiệu được kết nối với báo động và, khi được chỉ định, với bộ ngắt tự động.

Bể Glass-Fused-to-Steel có thể có thành đôi không?

Có. Thành trong GFS cung cấp bề mặt trơ cho thuốc thử mạnh, được bao bọc bởi thành thép thứ cấp với khoảng trống 50-150 mm được giám sát.

Bể thành đôi có thể đạt dung tích bao nhiêu?

Các bể thành đôi điển hình có dung tích từ 10-5.000 m3 mỗi bể; nhiệm vụ số lượng lớn hơn được đáp ứng bằng nhiều bể hoặc thiết kế bể đơn kết hợp.

Thành thứ cấp có cần chứa toàn bộ thể tích không?

Có, khả năng bảo vệ thứ cấp thường được đánh giá cho 100% thể tích của thành chính để một sự cố hỏng hoàn toàn thành trong được thu giữ hoàn toàn.

Tiêu chuẩn nào áp dụng cho vỏ bể?

Vỏ bể được bắt vít tuân theo AWWA D103-09, với các quy định bảo vệ thứ cấp cục bộ được áp dụng thêm cho khoảng trống và nền móng.
