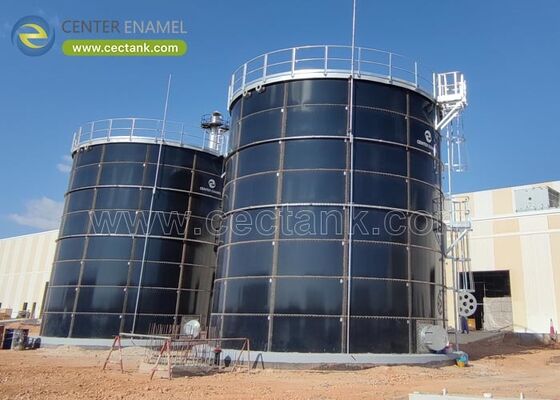

Thùng chứa: Hướng dẫn thực tế về các loại, vật liệu và lựa chọn

Bể chứa là một bình chứa chất lỏng hoặc vật liệu rời cho công nghiệp, nông nghiệp và đô thị, với vật liệu và lớp phủ được lựa chọn để phù hợp với sản phẩm trong vòng đời 30-50 năm. Loại Bể Thép Tráng Men (GFS) lắp ghép bằng bu lông nung men ở nhiệt độ 820-930°C và được kiểm định theo AWWA D103-09 và ISO 28765. Được thiết kế bởi Công ty TNHH Công nghệ Shijiazhuang Zhengzhong (Center Enamel), dung tích từ 20 đến 60.000 m3.

Bể chứa là một bình, trên mặt đất hoặc dưới lòng đất, dùng để chứa nước, nước thải, dầu, hóa chất, ngũ cốc hoặc khí sinh học. Lựa chọn quyết định là vật liệu và lớp phủ có khả năng chống lại sản phẩm được lưu trữ trong 30-50 năm. Ở dạng Thép Tráng Men (GFS), bề mặt bên trong được phủ lớp men thủy tinh nung ở nhiệt độ 820-930°C dày 0,25-0,45 mm, một bề mặt trơ được kiểm định ở điện áp 1500 V.

• Chứa: chất lỏng hoặc vật liệu rời.
• Lựa chọn: vật liệu và lớp phủ.
• Bề mặt: men dày 0,25-0,45 mm.
• Tuổi thọ: 30-50 năm.

Bể chứa được chia thành loại GFS lắp ghép bằng bu lông, thép hàn, bê tông và sợi thủy tinh. GFS và FBE sử dụng lớp phủ tại nhà máy và bu lông cấp 8.8; bể hàn được phủ tại công trường; bê tông được đúc; FRP được ép khuôn. Mái, đầu nối và lối vào được chỉ định theo chức năng, và các dòng sản phẩm tương tự bao phủ cả chất lỏng và vật liệu rời khô với các lớp lót khác nhau.

• GFS/FBE: phủ tại nhà máy, lắp ghép bằng bu lông.
• Hàn: thép phủ tại công trường.
• Bê tông: đúc tại chỗ.
• FRP: ép khuôn cho tải trọng nhỏ.

Chúng phục vụ nước uống, nước thải, phòng cháy chữa cháy, dầu, ngũ cốc và khí sinh học trên các lĩnh vực đô thị, công nghiệp, nông nghiệp và năng lượng. Một tiện ích đô thị cần bề mặt NSF/ANSI 61; một nhà máy lọc dầu cần API 650; một trang trại cần vệ sinh và kín. Việc lựa chọn loại bể phù hợp với chức năng là bài kiểm tra chất lượng đầu tiên, vì lớp phủ sai sẽ hỏng trước khi hết tuổi thọ thiết kế.

• Đô thị: NSF/ANSI 61.
• Nhà máy lọc dầu: API 650.
• Trang trại: vệ sinh và kín.
• Công nghiệp: phù hợp với hóa chất.

Về mặt kỹ thuật, vỏ bể được tính toán theo AWWA D103-09 và ISO 28765, các tấm thép được làm sạch đến Sa 2.5 và phủ lớp dày 0,25-0,45 mm, sau đó kiểm tra lỗ kim ở điện áp 1500 V. Bu lông là loại cấp 8.8, và móng được thiết kế cho áp lực thủy tĩnh. Gói kiểm tra ghi lại mọi bước để tài sản luôn có thể được thế chấp và sẵn sàng xin phép.

• Tính toán: AWWA D103-09 / ISO 28765.
• Phủ: 0,25-0,45 mm, 1500 V.
• Bu lông: cấp 8.8.
• Đế: móng chịu áp lực.

Bể chứa được ghi nhận có khả năng chống ăn mòn trong 30-50 năm và rút ngắn thời gian thi công tại chỗ nhờ cấu trúc lắp ghép bằng bu lông. Hạn chế thực sự là không có lớp phủ nào phù hợp với mọi loại hóa chất: GFS không phù hợp với nguyên liệu đầu vào có độ pH dưới 5,5 nếu không có bước xử lý, vì vậy người mua phải xác nhận tính ăn mòn của sản phẩm trong quá trình đặc tả thay vì sau khi bể được chế tạo.

• Ưu điểm: vỏ trơ 30-50 năm.
• Ưu điểm: thi công lắp ghép nhanh.
• Hạn chế: không phải mọi hóa chất đều phù hợp.
• Giới hạn: xác nhận tính ăn mòn trong đặc tả.

Các số liệu dưới đây là các giá trị chịu tải mà nhà cung cấp nên báo giá cho mỗi bể chứa; dung tích đạt tới 60.000 m3 và tuổi thọ thiết kế kéo dài 30-50 năm. Chúng cho phép kỹ sư xác nhận vỏ bể, lớp phủ và hệ thống mối nối trước khi đặt thép.

So với thép hàn, bê tông và sợi thủy tinh, bể chứa Thép Tráng Men (GFS) vượt trội về khả năng chống ăn mòn và tốc độ thi công trong phạm vi 20-60.000 m3. Sử dụng bảng để đối chiếu vật liệu với tính ăn mòn của sản phẩm, hậu cần tại công trường và tuổi thọ yêu cầu.

Để chọn bể chứa, yêu cầu tính toán ISO 28765, báo cáo kiểm tra lỗ kim 1500 V và nhật ký độ dày lớp phủ, cộng với các tài liệu tham khảo từ các chức năng tương tự. Công ty TNHH Công nghệ Shijiazhuang Zhengzhong (Center Enamel) cấp bản vẽ, hồ sơ NDE và gói kiểm tra cho mỗi bể. Từ chối các nhà cung cấp chỉ đưa ra tuyên bố về lớp phủ và giá thấp.

• Yêu cầu: tính toán ISO 28765.
• Xác minh: kiểm tra 1500 V, 0,25-0,45 mm.
• Xác nhận: tài liệu tham khảo tương đương.
• Từ chối: tuyên bố suông, không có bằng chứng.

Bể chứa trước hết là một quyết định về vật liệu và lớp phủ, sau đó mới là một thùng chứa. Lựa chọn loại bể phù hợp với sản phẩm, yêu cầu tính toán theo mã và bằng chứng kiểm tra, và bể sẽ phục vụ trong 30-50 năm.

Một bình chứa chất lỏng hoặc vật liệu rời; vật liệu và lớp phủ của nó được lựa chọn để chống lại sản phẩm trong 30-50 năm.

Tùy thuộc vào hóa chất: GFS và FBE cho khả năng chống ăn mòn, thép hàn cho khối lượng rất lớn, bê tông cho nhiệm vụ lâu dài, FRP cho hóa chất nhỏ, tinh khiết.

Vỏ lắp ghép bằng bu lông được thiết kế theo AWWA D103-09 và ISO 28765; dầu sử dụng API 650; tiếp xúc với nước uống bổ sung NSF/ANSI 61.

Thép được làm sạch đến Sa 2.5, phủ lớp dày 0,25-0,45 mm DFT và kiểm tra lỗ kim ở điện áp 1500 V trên mỗi mét vuông.

Bể thép và men mang lại 30-50 năm với việc kiểm tra; bê tông đạt 40-60 năm.

Có. Dung tích (20-60.000 m3), mái, cấp độ phủ và phụ kiện được thiết kế theo chức năng, với bản vẽ được cấp cho mỗi bể.

• Vật liệu và lớp phủ quyết định tuổi thọ của bể, không phải hình dạng của nó.
• Ưu tiên lựa chọn loại bể phù hợp với tính ăn mòn của sản phẩm trước tiên.
• Yêu cầu tính toán ISO 28765 cộng với kiểm tra lỗ kim 1500 V.
• Từ chối các tuyên bố về lớp phủ suông mà không có tính toán hoặc bằng chứng.
