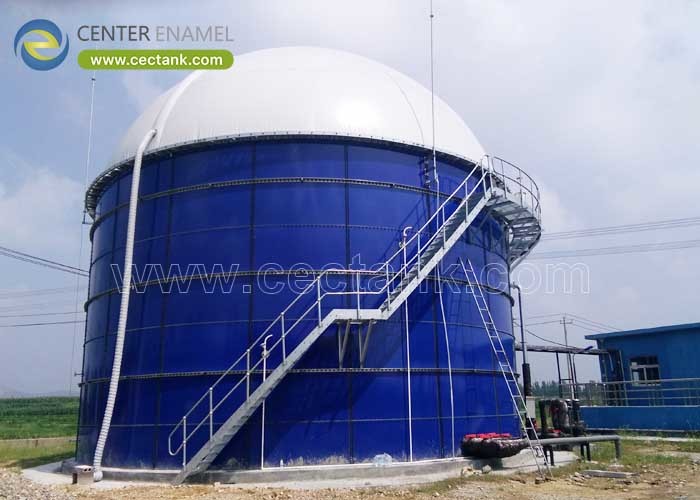

Bể khí sinh học Thép-Tráng men: Lưu trữ trơ cho hoạt động kỵ khí

Bể khí sinh học Thép-Tráng men (GFS) lưu trữ nguyên liệu phân hủy kỵ khí và khí sinh học trong một vỏ bọc tráng men trơ, có tuổi thọ 30-50 năm trong điều kiện có tính axit, giàu metan. Lớp men được nung chảy ở 820-930°C lên thép với độ dày 0,25-0,40 mm và được kiểm tra lỗi (holiday-tested) ở 1500 V theo tiêu chuẩn AWWA D103-09 và ISO 28765. Được thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel).

Bể khí sinh học Thép-Tráng men là gì

Bể khí sinh học Thép-Tráng men (GFS) là một bộ phân hủy bằng thép lắp ghép, bên trong được bảo vệ bằng men thủy tinh được nung chảy ở 820-930°C với độ dày 0,25-0,40 mm. Bề mặt trơ, không xốp lưu trữ bùn có tính axit và khí sinh học mà không bị phồng rộp trong 30-50 năm. Dung tích từ 500-50.000 m³, và cấu trúc lắp ghép giúp tránh hàn tại chỗ ở các nhà máy AD ở xa.

• Bề mặt: men nung chảy 820-930°C.
• Trơ: chống lại bùn có tính axit.
• Phạm vi: 500-50.000 m³.
• Cấu tạo: lắp ghép, không hàn tại công trường.

Đặc điểm, Thành phần và Loại chính

Bể khí sinh học GFS được chế tạo dưới dạng bộ phân hủy CSTR có cánh khuấy hoặc dạng lưu trữ kín khí với bộ giữ màng đôi. Vỏ bọc được phủ lớp men đã kiểm tra lỗi, và mái che có nhiều loại từ hình nón cố định đến mái vòm địa lý bằng nhôm. Nguyên tắc lắp ghép tương tự được áp dụng cho các bể từ 500 m³ cho trang trại đến nhà máy đô thị 50.000 m³.

• CSTR: bộ phân hủy có khuấy.
• Bộ giữ: màng đôi.
• Lớp phủ: 0,25-0,40 mm, đã kiểm tra.
• Mái che: hình nón hoặc mái vòm.

Ứng dụng và Điều kiện vận hành

Chúng phục vụ các trang trại, nhà chế biến thực phẩm và các đô thị chuyển đổi phân, chất thải và bùn thành năng lượng. Hoạt động ở nhiệt độ trung bình 35-38°C với 55-65% metan ở áp suất 5-30 mbar, lớp men chống lại pH 3-11 và 1-14 ở các loại đặc biệt. Việc khuấy trộn sử dụng 5-15 W/m³ để giữ cho chất rắn lơ lửng và sản lượng khí ổn định.

• Trang trại: phân và chất thải.
• Đô thị: phân hủy bùn.
• Khí: 55-65% metan.
• Khuấy trộn: 5-15 W/m³.

Cân nhắc kỹ thuật

Kích thước đặt thời gian lưu thủy lực là 20-40 ngày và nhiệt độ là 35-38°C, với khí sinh học có 55-65% metan và 5-30 mbar. Vỏ bọc được tính toán theo AWWA D103-09 và ISO 28765, các tấm thép được làm sạch đến Sa 2.5 và kiểm tra lỗi ở 1500 V. Bộ giữ màng đôi được thiết kế cho áp suất khí 5-30 mbar mà không bị rò rỉ.

• Thời gian lưu: 20-40 ngày HRT.
• Nhiệt độ: 35-38°C.
• Áp suất: 5-30 mbar.
• Kiểm tra: 1500 V trên m².

Ưu điểm và Hạn chế

Lớp men tạo ra một bề mặt bên trong gần như trơ, có tuổi thọ cao hơn thép sơn 30-50 năm và đẩy nhanh quá trình lắp đặt nhờ cấu trúc lắp ghép. Một hạn chế thực sự là GFS không phù hợp với nguyên liệu có pH dưới 5,5 trừ khi có thêm bước điều chỉnh; ranh giới này phải được xác nhận trong quá trình thiết kế, không phải sau khi bể đã được lắp đặt, nếu không bảo hành lớp phủ sẽ gặp rủi ro.

• Ưu điểm: trơ, 30-50 năm.
• Ưu điểm: lắp đặt nhanh chóng.
• Hạn chế: không dùng cho pH<5,5 nguyên trạng.
• Ranh giới: xác nhận pH trong thiết kế.

Thông số thiết kế

Các số liệu dưới đây là các giá trị chịu tải mà nhà cung cấp nên báo giá cho mỗi bể khí sinh học GFS; dung tích đạt tới 50.000 m³ và tuổi thọ thiết kế là 30-50 năm. Chúng cho phép kỹ sư xác nhận vỏ bọc, lớp phủ và hệ thống khí trước khi đặt thép cho hoạt động kỵ khí.

Hướng dẫn so sánh và lựa chọn

So với thép hàn và bê tông, bể khí sinh học Thép-Tráng men (GFS) vượt trội về khả năng chống ăn mòn và tốc độ lắp đặt cho phạm vi 500-50.000 m³. Sử dụng bảng để đối chiếu vật liệu với tính ăn mòn của nguyên liệu, hậu cần tại chỗ và tuổi thọ yêu cầu.

Các thực hành tốt nhất: Cách chọn

Chỉ định độ dày men (DFT) 0,25-0,40 mm, kiểm tra lỗi 1500 V và tính toán theo ISO 28765; yêu cầu tham khảo từ các nhiệm vụ khí sinh học có khối lượng và nguyên liệu tương tự. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) cung cấp bản vẽ, hồ sơ NDE và gói kiểm tra cho mỗi bể.

• Yêu cầu: tính toán theo ISO 28765.
• Xác minh: kiểm tra 1500 V, 0,25-0,40 mm.
• Xác nhận: tham khảo khí sinh học.
• Gói: bản vẽ cộng NDE.

Kết luận

Bể khí sinh học GFS là một hệ thống lớp phủ, một phép tính theo tiêu chuẩn và một hồ sơ kiểm tra được chế tạo để tồn tại 30-50 năm trong điều kiện có tính axit, giàu khí. Chọn nhà cung cấp thể hiện bằng chứng về lớp men và phép tính theo ISO 28765 thay vì chỉ hứa hẹn giá thấp.

Câu hỏi thường gặp (FAQ)

Bể khí sinh học Thép-Tráng men là gì?

Một bộ phân hủy lắp ghép với lớp men thủy tinh bên trong được nung chảy ở 820-930°C, tạo ra bề mặt trơ với dung tích từ 500 đến 50.000 m³.

Tiêu chuẩn nào được áp dụng?

Vỏ bọc được thiết kế theo AWWA D103-09 và ISO 28765, với kiểm soát nhà máy theo ISO 9001 và ISO 45001.

Lớp men được xác minh như thế nào?

Các tấm thép được làm sạch đến Sa 2.5, nung chảy ở 820-930°C và kiểm tra lỗi ở 1500 V trên mỗi mét vuông.

Nó chịu được áp suất khí bao nhiêu?

Khí sinh học được lưu trữ ở 5-30 mbar, thường trong bộ giữ màng đôi trên bể.

Nó có thể xử lý pH nguyên liệu nào?

pH 3-11 điển hình, với loại đặc biệt 1-14 cho các dòng khắc nghiệt hơn; dưới pH 5,5 cần có bước điều chỉnh.

Nó có thể được tùy chỉnh không?

Có. Dung tích, cánh khuấy, mái che, bộ giữ và loại lớp phủ được thiết kế theo nguyên liệu, với bản vẽ được cung cấp cho mỗi bể.

Những điểm chính cần ghi nhớ

• Men GFS chống lại bùn khí sinh học có tính axit trong 30-50 năm.
• Hoạt động ở 35-38°C, 55-65% metan, 5-30 mbar.
• Yêu cầu tính toán theo ISO 28765 cộng với kiểm tra lỗi 1500 V.
• Xác nhận pH nguyên liệu trong quá trình thiết kế, không phải sau khi lắp đặt.
