Bể chứa nước bổ sung 150 m3: Thiết kế, Sơn phủ và Chức năng bổ sung

Một bể chứa nước bổ sung 150 m3 (khoảng 39.600 gallon Mỹ) nằm ở vị trí tối ưu cho một tháp giải nhiệt cỡ trung hoặc một nhà máy xử lý cần dự trữ nước bổ sung trong một hoặc hai ngày. Nó đủ lớn để lớp sơn phủ và kết cấu không còn là những suy nghĩ sau, nhưng đủ nhỏ để vẫn là loại lắp ghép bằng tấm hoặc hàn tại nhà máy. Bài viết này đề cập đến các quyết định thiết kế phân biệt giữa một bể chứa hoạt động ổn định trong nhiều thập kỷ và một bể cần sơn lại sau tám năm.

Một bể chứa nước bổ sung 150 m3 phải được thiết kế dựa trên chức năng của nó: lớp lót trơ sạch (GFS nung ở 820-930 C hoặc FBE) vì nước cấp cho vòng tuần hoàn nước uống được hoặc bán nước uống được, vỏ lắp ghép hoặc hàn được xếp hạng theo AWWA D103 hoặc ISO 28765, và tính toán gió và địa chấn theo địa điểm (Eurocode ở Châu Âu, mã địa phương ở nơi khác). Xác nhận chỉ sử dụng thép không gỉ 304 hoặc 316 khi vòng tuần hoàn nhỏ gọn và có độ tinh khiết cao. Chúng tôi đã cung cấp các bể nước sạch cỡ trung được sơn phủ như hệ thống nước uống được Guyana 505 m3 (2024, 3 x phi5.97x6m) và dự án nước uống được Ghana 844 m3 (2022); đây là những tài liệu tham khảo tương tự cỡ trung, không phải dự án nước bổ sung hoặc trung tâm dữ liệu.

Nước bổ sung có tính ăn mòn đủ để tấn công thép trần và phát triển màng sinh học nếu bề mặt gồ ghề. GFS tạo ra bề mặt thủy tinh, trơ được nung chảy ở 820-930 C; FBE là lớp sơn bột nhà máy có tính trơ tương tự; thép không gỉ là lựa chọn thay thế nhỏ gọn. Yêu cầu hồ sơ kiểm tra lỗ hổng và danh sách kháng hóa chất phù hợp với nước của bạn, vì lớp lót, không phải vỏ, quyết định tuổi thọ sử dụng.

• Lớp lót trơ GFS hoặc FBE.
• Kiểm tra lỗ hổng trên các tấm.
• Danh sách kháng hóa chất.
• Lớp lót quyết định tuổi thọ.

Bể 150 m3 là kết cấu chịu gió và địa chấn cũng như là bình chứa. Thiết kế theo AWWA D103 và ISO 28765 cho thép lắp ghép, với tải trọng vỏ, neo và móng được tính toán cho địa điểm; ở Châu Âu áp dụng Eurocode (EN 1990-1999) và EN 1090 thi công. Đối với bình bổ sung có áp suất, ASME Section VIII và phạm vi chứng nhận U được xác nhận theo dự án.

• AWWA D103 + ISO 28765.
• Eurocode / EN 1090 tại EU.
• Tính toán gió và địa chấn.
• ASME khi có áp suất.

Quyết định bộ đệm: bể 150 m3 thường bao gồm một đến hai ngày bổ sung cho tháp cỡ trung với 3-5 chu kỳ nồng độ, nhưng thêm biên độ cho các đỉnh xả đáy và cắt nguồn cung cấp. Bể phải dễ tiếp cận để kiểm soát mức nước và dễ dàng cô lập để làm sạch, với tràn được định cỡ theo bơm cấp.

• 1-2 ngày bộ đệm điển hình.
• Giả định 3-5 chu kỳ.
• Biên độ cho các đỉnh xả đáy.
• Cô lập để làm sạch.

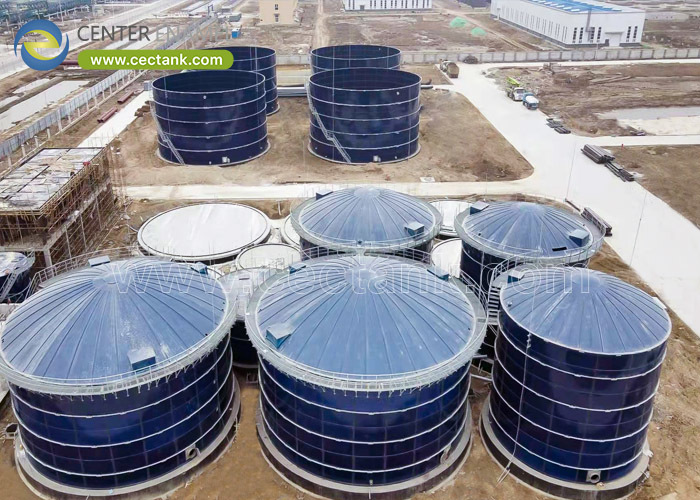

Mái kín ngăn chặn mảnh vụn và chim xâm nhập và hạn chế tổn thất do bay hơi từ chính bộ đệm; mái vòm nhôm hoặc mái màng là phổ biến. Thêm bộ truyền mức vào BMS và cửa chui để kiểm tra. Những lựa chọn nhỏ này ngăn bể trở thành một điểm lỗi bị bỏ quên, không được giám sát.

• Mái kín hạn chế tổn thất.
• Vòm nhôm / màng.
• Mức nước đến BMS.
• Cửa chui để tiếp cận.

Chúng tôi không có dự án nước bổ sung hoặc trung tâm dữ liệu trong thư viện này. Các bể nước sạch cỡ trung được sơn phủ mà chúng tôi trích dẫn (Guyana 505 m3 2024, Ghana 844 m3 2022) là bằng chứng tương tự về kết cấu lắp ghép cỡ trung của chúng tôi, không phải là các đơn hàng nước bổ sung hoặc trung tâm dữ liệu.

• Không có dự án bổ sung / DC.
• Các trích dẫn tương tự, không phải tuyên bố.
• Kết cấu cỡ trung là có thật.
• Chức năng yêu cầu chu kỳ của bạn.

Thép tráng men hoặc epoxy liên kết nóng chảy cho bề mặt trơ sạch, hoặc thép không gỉ 304/316 cho các vòng tuần hoàn nhỏ gọn có độ tinh khiết cao; yêu cầu kiểm tra lỗ hổng và danh sách kháng hóa chất.

AWWA D103 và ISO 28765 cho thép lắp ghép, Eurocode và EN 1090 ở Châu Âu, cùng với tính toán gió và địa chấn; ASME Section VIII khi là bình áp lực.

Thông thường một đến hai ngày bổ sung cho tháp giải nhiệt cỡ trung với 3-5 chu kỳ nồng độ, với biên độ bổ sung cho các đỉnh xả đáy và gián đoạn nguồn cung cấp.

Có, mái vòm nhôm hoặc mái màng kín ngăn chặn mảnh vụn và chim xâm nhập và hạn chế tổn thất do bay hơi từ chính bộ đệm.

Bộ truyền mức đến BMS và cửa chui để kiểm tra, để bể được kiểm soát và bảo trì thay vì là một điểm lỗi bị bỏ quên.

Không có trong thư viện dự án của chúng tôi. Chúng tôi trích dẫn các bể nước sạch cỡ trung được sơn phủ như khả năng tương tự, không phải các đơn hàng nước bổ sung hoặc trung tâm dữ liệu.

Một bể chứa nước bổ sung 150 m3 sống hay chết phụ thuộc vào lớp lót và các phép tính của nó, chứ không phải thể tích của nó. Chọn lớp sơn phủ trơ đã được kiểm tra lỗ hổng phù hợp với hóa chất nước của bạn, thiết kế vỏ và neo theo AWWA D103, ISO 28765, và mã địa chấn và gió địa phương, và coi bể như một tài sản được kiểm soát, giám sát với mái kín và phản hồi mức nước. Thực hiện đúng những điều này và bể 150 m3 sẽ là một bộ đệm hoạt động hàng thập kỷ, ít bảo trì; bỏ qua chúng và nó sẽ trở thành một dự án sơn lại.
