Bể chứa nước bổ sung cho Trung tâm dữ liệu: Thiết kế dự phòng và thời gian hoạt động

Bể chứa nước bổ sung cho trung tâm dữ liệu là một thành phần đáng tin cậy, không phải là một bể chứa thụ động. Tháp giải nhiệt liên tục mất nước do bay hơi, cuốn trôi và xả đáy, và nếu việc bổ sung nước bị lỗi, vòng tuần hoàn làm mát sẽ suy giảm và tải IT sẽ bị ngắt. Do đó, bể chứa nước bổ sung cho trung tâm dữ liệu phải được thiết kế dựa trên thời gian hoạt động: dung lượng chuyên dụng, máy bơm dự phòng, cấp nước độc lập với nguồn điện và mức nước được giám sát. Bài viết này đề cập đến thiết kế dự phòng phân biệt bể chứa nước bổ sung cho trung tâm dữ liệu với bể chứa công nghiệp thông thường.

Nhu cầu bổ sung nước của trung tâm dữ liệu theo tổn thất của tháp giải nhiệt, khoảng 1,5-2% lưu lượng tuần hoàn mỗi ngày do bay hơi, cuốn trôi và xả đáy. Định cỡ bể chứa đủ cho vài ngày dự phòng để việc gián đoạn nguồn cung cấp hoặc nguồn điện không ảnh hưởng đến vòng tuần hoàn làm mát, và thêm biên độ cho tuần nóng nhất. Bể chứa là bảo hiểm chống lại thời gian ngừng hoạt động, vì vậy việc định cỡ quá nhỏ mới là rủi ro thực sự.

• ~1,5-2% tổn thất lưu lượng/ngày.
• Vài ngày dự phòng.
• Biên độ cho tuần nóng.
• Định cỡ quá nhỏ là rủi ro.

Việc cấp nước phải hoạt động khi máy bơm hoặc bộ cấp liệu bị lỗi, vì vậy hãy chỉ định máy bơm cấp nước N+1, mỗi máy trên một đường cấp điện độc lập, lý tưởng nhất là một máy trên UPS hoặc máy phát điện. Bể chứa phải có khả năng tiếp tục cấp nước trong suốt sự kiện mất điện của địa điểm, vì bể chứa nước bổ sung phụ thuộc vào cùng một bộ cấp liệu với tải mà nó bảo vệ thì không có tính dự phòng.

• Máy bơm cấp nước N+1.
• Đường cấp điện độc lập.
• Một máy trên UPS / máy phát điện.
• Không chia sẻ một bộ cấp liệu duy nhất.

Bể chứa nước bổ sung cho trung tâm dữ liệu kết nối với nguồn nước máy không được làm nhiễm bẩn ngược lại, vì vậy khoảng hở không khí hoặc vùng giảm áp theo EN 1717 (hoặc tương đương địa phương) là bắt buộc, và lớp lót phải đáp ứng NSF-61 nếu nước đạt tiêu chuẩn nước uống. Việc tách biệt bảo vệ cả nguồn cung cấp và tuân thủ quy định của địa điểm.

• Khoảng hở không khí / RPZ theo EN 1717.
• Lớp lót NSF-61 nếu là nước uống.
• Bảo vệ nguồn cung cấp và tuân thủ.
• Việc tách biệt là bắt buộc.

Bể chứa nên báo cáo mức nước và lưu lượng cấp nước cho BMS kèm cảnh báo ở các điểm thấp và cao, để người vận hành nhìn thấy đường cấp nước bổ sung bị lỗi trước khi vòng tuần hoàn làm mát bị ảnh hưởng. Dung lượng dự phòng không được giám sát là dung lượng bạn không thể tin cậy trong một sự kiện. Một bộ truyền mức và cảnh báo đơn giản tốt hơn một bể lớn im lặng.

• Mức nước + lưu lượng đến BMS.
• Cảnh báo thấp / cao.
• Niềm tin đến từ giám sát.
• Đơn giản tốt hơn im lặng.

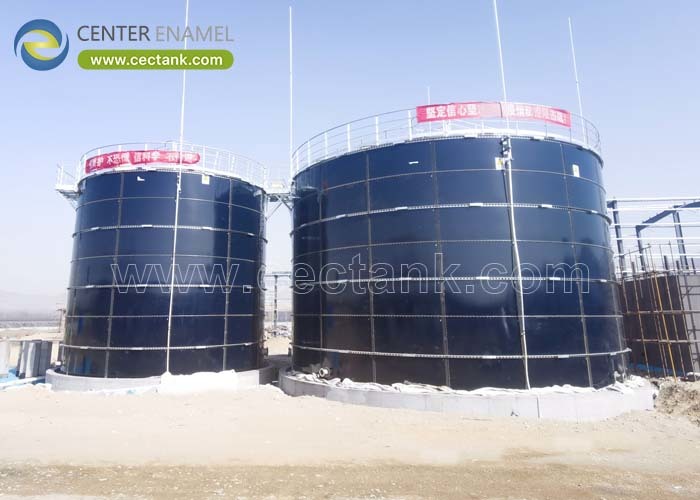

Chúng tôi không có dự án trung tâm dữ liệu nào trong thư viện này. Các bể chứa nước sạch chúng tôi trích dẫn (Guadeloupe nước uống GFS 2024, Namibia 67.380 m³ 2022, Cilincing 21.088 m³ 2024) là các kho lưu trữ cơ sở hạ tầng quan trọng tương tự, không phải là các đơn hàng cho trung tâm dữ liệu, được đưa ra làm bằng chứng về khả năng xây dựng kho lưu trữ sạch, tráng phủ lớn của chúng tôi.

• Không có dự án trung tâm dữ liệu.
• Tài liệu tham khảo tương tự, không phải tuyên bố.
• Việc xây dựng kho lưu trữ sạch là có thật.
• Thiết kế thời gian hoạt động cần thông số kỹ thuật của bạn.

Vài ngày dự phòng dựa trên tổn thất lưu lượng tuần hoàn hàng ngày khoảng 1,5-2% do bay hơi, cuốn trôi và xả đáy, cộng với biên độ cho tuần nóng nhất.

Việc cấp nước phải hoạt động khi máy bơm hoặc bộ cấp liệu bị lỗi; máy bơm N+1 trên nguồn điện độc lập, lý tưởng nhất là một máy trên UPS hoặc máy phát điện, giữ cho vòng tuần hoàn làm mát được cung cấp trong suốt sự kiện của địa điểm.

Có, khoảng hở không khí hoặc vùng giảm áp theo EN 1717 và lớp lót đạt tiêu chuẩn nước uống (NSF-61) khi kết nối với nguồn nước máy, để tránh nhiễm bẩn ngược.

Mức nước và lưu lượng cấp nước đến BMS kèm cảnh báo thấp và cao, để đường cấp nước bổ sung bị lỗi được nhìn thấy trước khi vòng tuần hoàn làm mát bị ảnh hưởng.

Lớp lót sạch, trơ (GFS nung 820-930°C hoặc FBE), hoặc thép không gỉ 316 cho các vòng tuần hoàn nhỏ gọn, vì nước có thể đạt tiêu chuẩn nước uống.

Không có trong thư viện dự án của chúng tôi. Chúng tôi trích dẫn các bể chứa nước sạch tại các địa điểm quan trọng khác như khả năng tương tự, không phải là các đơn hàng cho trung tâm dữ liệu.

Bể chứa nước bổ sung cho trung tâm dữ liệu là một tài sản đáng tin cậy, vì vậy hãy thiết kế nó dựa trên thời gian hoạt động: dung lượng dự phòng nhiều ngày chuyên dụng, máy bơm cấp nước độc lập nguồn điện N+1, tách biệt chống chảy ngược theo EN 1717 và giám sát BMS kèm cảnh báo. Lớp lót và thể tích rất quan trọng, nhưng tính dự phòng, nguồn điện độc lập và khả năng hiển thị là những yếu tố ngăn chặn sự cố bổ sung nước của tháp giải nhiệt trở thành sự cố ngừng hoạt động IT. Hãy coi bể chứa như một thành phần được giám sát, dự phòng và nó sẽ âm thầm bảo vệ vòng tuần hoàn làm mát; hãy coi nó như một bể chứa thụ động và nó sẽ trở thành điểm lỗi duy nhất mà bạn không bao giờ thấy trước.
