Bể EGSB: Xử lý kỵ khí tốc độ cao được giải thích

Bể EGSB (Expanded Granular Sludge Bed - Lớp bùn hạt mở rộng) là một trong những lò phản ứng kỵ khí có tốc độ xử lý cao nhất - một cỗ máy để xử lý nước thải công nghiệp hòa tan trong vài giờ thay vì vài ngày. Nó có liên quan chặt chẽ đến UASB được biết đến nhiều hơn nhưng được điều chỉnh cho lớp bùn mở rộng, tốc độ nhanh hơn.

Bể EGSB là một lò phản ứng kỵ khí tốc độ cao: một lớp bùn hạt chảy lên trong vùng 'mở rộng' (được hóa lỏng một phần) xử lý nước thải công nghiệp hòa tan với tốc độ 5-15 kg COD/m3/ngày với thời gian lưu thủy lực đo bằng giờ, so với 20-40 ngày đối với CSTR. Giới hạn công suất thực sự của nó là bộ tách ba pha ở đỉnh - nó phải tách khí, lỏng và rắn ở tốc độ chảy lên đã chọn (khoảng 0,5-1,2 m/h) hoặc bùn hạt sẽ bị rửa trôi.

Lớp bùn hạt mở rộng, nói một cách đơn giản

Giống như UASB, EGSB giữ một lớp bùn hạt dày đặc, có thể lắng xuống mà nước thải chảy lên qua đó. Phần 'mở rộng' có nghĩa là tốc độ chảy lên đủ cao để lớp bùn lỏng ra và các hạt bùn lưu thông, cải thiện sự tiếp xúc mà không cần khuấy trộn cơ học. Khí sinh học bốc lên, chất lỏng và khí tách ra trong bộ tách ba pha ở đỉnh, và nước đã xử lý tràn ra ngoài. Không có bộ phận chuyển động nào trong chính lò phản ứng.

• Chảy lên qua lớp bùn hạt, không khuấy trộn cơ học.
• 'Mở rộng' = chảy lên cao hơn, lưu thông nhẹ nhàng.
• Tách khí/lỏng/rắn trong bộ tách ba pha ở đỉnh.

Các con số định nghĩa sự thành công

Cửa sổ vận hành rất hẹp. Tốc độ chảy lên ở đỉnh khoảng 0,5-1,2 m/h - đẩy quá cao sẽ làm các hạt bùn bị rửa trôi vào bộ tách và ra ngoài; quá thấp sẽ làm lớp bùn không hoạt động. Tải trọng hữu cơ là 5-15 kg COD/m3/ngày đối với các dòng thải công nghiệp dễ phân hủy, và HRT là vài giờ, đó là lý do tại sao EGSB có thể nhỏ hơn nhiều so với CSTR tương đương. Nhiệt độ là trung bình (35-38°C), và sản lượng khí metan theo hiệu suất xử lý ở mức khoảng 0,25-0,35 m3 trên mỗi kg COD loại bỏ.

EGSB so với UASB và vị trí của nó

Về cơ bản, EGSB là một phiên bản 'anh em họ' có tốc độ chảy lên cao hơn của UASB: cùng nguyên lý bùn hạt, diện tích nhỏ hơn, tải trọng cao hơn - nhưng nó đòi hỏi phân phối nước thải đầu vào tốt hơn và bộ tách mạnh mẽ hơn. Nó phù hợp với nước thải công nghiệp hòa tan, ấm, dễ phân hủy với COD thường trên 1.500-2.000 mg/L: thực phẩm và đồ uống, nhà máy bia, bột giấy và giấy, một số dược phẩm. Nó là công cụ không phù hợp cho nước thải đô thị lạnh, loãng, hàm lượng chất rắn lơ lửng cao (làm tắc nghẽn lớp bùn), hoặc dầu mỡ nặng bám vào các hạt bùn.

• Phù hợp: nước thải công nghiệp hòa tan, ấm, COD cao.
• Tránh: nước thải loãng, lạnh, TSS cao, dầu mỡ nặng.
• Cần phân phối nước thải tốt + bộ tách mạnh mẽ.

Tham khảo dự án

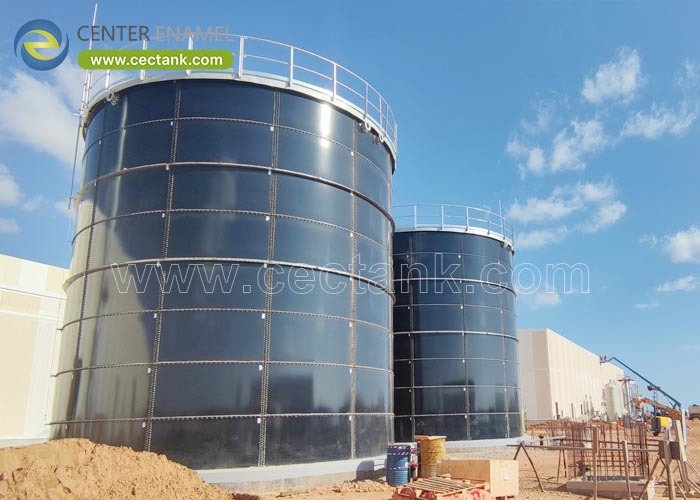

Một sản phẩm EGSB thực tế: Dự án Xử lý Nước thải Nhà máy Coca-Cola Malaysia (2016) bao gồm một bể EGSB có mái bằng men với đường kính 7,64 m x 17,4 m, cộng với một bể điều chỉnh có mái bằng nhôm với đường kính 9,17 m x 16,8 m - xử lý kỵ khí nước thải thực phẩm/đồ uống bằng phương pháp bùn hạt.

• Nhà máy Coca-Cola Malaysia WWTP 2016: Bể EGSB (mái men) Ø7,64 x 17,4 m.
• Bể điều chỉnh (mái nhôm) Ø9,17 x 16,8 m.

Chuyên môn của công ty

Center Enamel thiết kế các lò phản ứng kỵ khí - UASB và EGSB - dưới dạng bình GFS hoặc thép không gỉ với các bộ phận thủy lực (phân phối nước thải đầu vào, bộ tách ba pha, thu khí) được thiết kế như một phần của bể, không được lắp đặt tại chỗ.

Câu hỏi thường gặp

EGSB là viết tắt của từ gì?

Expanded Granular Sludge Bed - một lò phản ứng kỵ khí chảy lên với lớp bùn hạt được hóa lỏng một phần.

EGSB so với UASB - sự khác biệt là gì?

Cùng nguyên lý bùn hạt, nhưng EGSB hoạt động với tốc độ chảy lên cao hơn cho diện tích nhỏ hơn và tải trọng cao hơn; nó cần phân phối tốt hơn và bộ tách mạnh hơn.

Tôi nên thiết kế tốc độ chảy lên bao nhiêu?

Khoảng 0,5-1,2 m/h ở đỉnh. Cao hơn có nguy cơ làm rửa trôi bùn hạt; thấp hơn sẽ làm lớp bùn không được sử dụng hết.

EGSB phù hợp với loại nước thải nào?

Nước thải công nghiệp hòa tan, ấm, dễ phân hủy với COD thường trên 1.500-2.000 mg/L - thực phẩm, đồ uống, nhà máy bia, bột giấy và giấy, một số dược phẩm.

Tại sao bộ tách ba pha là giới hạn?

Nó phải tách khí, lỏng và rắn ở tốc độ chảy lên đã chọn; nếu không thể, các hạt bùn sẽ bị rửa trôi và lò phản ứng sẽ mất lớp bùn.

EGSB mất bao lâu để khởi động?

Với bùn hạt giống, tải trọng tăng dần trong vài tuần đến vài tháng; lớp bùn là tài sản, vì vậy bùn giống tốt sẽ rút ngắn thời gian vận hành.

Bể EGSB là một cỗ máy kỵ khí tốc độ cao: bùn hạt, thời gian lưu vài giờ và bộ tách là giới hạn công suất thực sự. Được chỉ định cho nước thải công nghiệp hòa tan, ấm, COD cao, nó mang lại một lò phản ứng có diện tích nhỏ gọn biến chất thải thành khí metan.
