Thiết kế bể chứa bùn: Khuấy trộn, Mái che và Chống ăn mòn

Bể chứa bùn nằm giữa các bước xử lý - cân bằng lượng bùn đến với khả năng tiếp nhận của giai đoạn tiếp theo. Nó trông giống như một bình chứa đơn giản nhưng các quyết định thiết kế (khuấy trộn, mái che, vật liệu) sẽ quyết định liệu nó có lặng lẽ hoàn thành nhiệm vụ hay trở thành một gánh nặng bảo trì.

Bể chứa bùn là một bộ đệm trung gian lưu trữ bùn thô hoặc bùn cô đặc giữa các bước xử lý, và thiết kế của nó dựa trên ba điểm: đủ khuấy trộn (khoảng 5-15 W/m3) để ngăn lắng đọng và đóng váng, mái che kín để kiểm soát mùi và không gian khí giàu H2S, và vỏ chống ăn mòn (GFS hoặc FBE bắt vít, so với bê tông chậm hơn). Khả năng tiếp cận bơm và hệ thống xả bùn tránh tái lơ lửng cặn bẩn hoàn thiện bức tranh.

Tại sao bể chứa bùn tồn tại

Các chuỗi xử lý hiếm khi cân bằng theo giờ - máy ủ, máy ép tách nước hoặc lịch trình vận chuyển không thể hấp thụ mọi đột biến. Bể chứa bùn làm giảm những biến động đó để các giai đoạn thượng nguồn và hạ nguồn hoạt động ổn định. Nó được định cỡ theo sự mất cân bằng mà nó phải xử lý, chứ không phải theo lưu lượng trung bình của nhà máy, đó là lý do tại sao một bộ đệm nhỏ (như loại 200 m3) và một bộ đệm lớn phục vụ các mục đích rất khác nhau.

• Làm giảm đột biến giữa các bước xử lý.
• Định cỡ theo sự mất cân bằng, không theo lưu lượng trung bình.
• Bộ đệm nhỏ (200 m3) và lớn có các mục đích khác nhau.

Khuấy trộn: Ngăn lắng đọng và đóng váng

Bùn để yên sẽ lắng cặn rắn và tạo thành một lớp váng cứng hơn nhiều so với chất lỏng bên dưới. Công suất khuấy trộn được chấp nhận là khoảng 5-15 W/m3 công suất lắp đặt, được cung cấp bởi máy khuấy chìm hoặc máy khuấy phun được định cỡ theo thể tích và độ nhớt, có khả năng tiếp cận để bảo trì máy khuấy mà không cần làm rỗng bể. Khuấy trộn quá ít sẽ tạo ra một hố lắng; khuấy trộn quá nhiều sẽ lãng phí năng lượng.

• 5-15 W/m3 công suất khuấy trộn lắp đặt.
• Máy khuấy chìm hoặc máy khuấy phun, có thể bảo trì trong bể.
• Váng đóng cứng khó xử lý hơn chất lỏng.

Mái che và Chống ăn mòn

Sự ăn mòn tồi tệ nhất trong bể chứa bùn thường xảy ra trong không gian khí, nơi H2S và độ ẩm tấn công vỏ và bất kỳ thép nào bị lộ ra. Mái che kín (mái vòm nhôm, men tráng hoặc màng kép tùy thuộc vào xử lý khí) chứa môi trường đó, trong khi lớp lót phía chất lỏng - GFS hoặc FBE - chống lại chính bùn. Bê tông chắc chắn nhưng xây dựng chậm và khó làm kín tại các điểm xuyên qua.

Tham khảo dự án

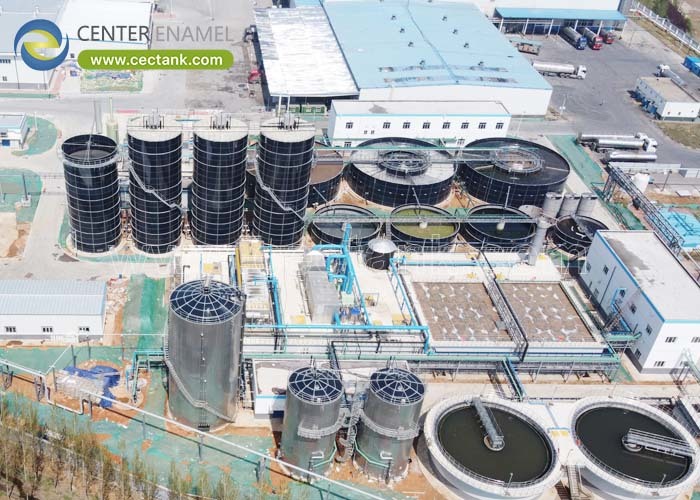

Một đoàn tàu xử lý nước rỉ rác đa bể đã được bàn giao cho thấy sự tương đồng trong dịch vụ khắc nghiệt: Dự án Xử lý Nước Rỉ Rác Bãi Chôn Lấp HK Veolia (2019) bao gồm các bể cân bằng, SBR, bể chứa bùn và bể bùn cô đặc được chế tạo với mái che GFS - kỹ thuật bể chứa bùn thực sự với không gian khí ăn mòn được làm kín.

• HK Veolia Bãi Chôn Lấp 2019: Bể EQ/SBR/bể chứa bùn/bể cô đặc với mái che GFS.
• Minh chứng cho bể chứa bùn kín, chống ăn mòn.

Chuyên môn công ty

Center Enamel chế tạo bể chứa bùn GFS và FBE theo tiêu chuẩn ISO 28765 / AWWA D103-09 với vỏ được kiểm tra 100% 1500 V chống rò rỉ và lắp ráp bằng bu lông, phục vụ cả các bộ đệm nhỏ và các đoàn tàu đa giai đoạn lớn.

Câu hỏi thường gặp

Bể chứa bùn dùng để làm gì?

Nó làm giảm đột biến giữa các bước xử lý để các giai đoạn thượng nguồn và hạ nguồn hoạt động ổn định; định cỡ nó theo sự mất cân bằng, không theo lưu lượng trung bình.

Bể chứa bùn cần bao nhiêu khuấy trộn?

Khoảng 5-15 W/m3 công suất khuấy trộn lắp đặt, bằng máy khuấy chìm hoặc máy khuấy phun, để ngăn lắng đọng và đóng váng.

Tại sao phải làm kín mái che bể chứa bùn?

Bởi vì không gian khí giàu H2S phía trên lớp bùn là khu vực ăn mòn nhất; làm kín sẽ chứa nó và kiểm soát mùi.

GFS hay bê tông cho bể chứa bùn?

GFS bắt vít hoặc FBE thường nhanh hơn để lắp dựng và dễ làm kín hơn bê tông đúc, với lớp lót trơ chống lại bùn và khí.

Làm thế nào để tránh tái lơ lửng cặn bẩn?

Xả từ phía trên lớp cặn bẩn và giữ cho việc khuấy trộn nhẹ nhàng; thiết kế hệ thống xả bùn có tính đến hồ sơ chất rắn.

Những tiêu chuẩn nào được áp dụng?

ISO 28765 cho thiết kế GFS, AWWA D103-09 cho cấu trúc, với bài kiểm tra 100% chống rò rỉ trên lớp men tráng.

Kết luận

Bể chứa bùn trước hết là một bộ đệm và sau đó mới là một bình chứa: làm đúng việc khuấy trộn, mái che kín và lớp lót chống ăn mòn sẽ làm mượt toàn bộ chuỗi xử lý. Kết cấu bắt vít GFS hoặc FBE cung cấp các đặc tính đó một cách nhanh chóng, ở bất kỳ thể tích nào từ bộ đệm 200 m3 đến một đoàn tàu đa bể.
