Thùng CSTR: Địa hình, pha và chuyển nhiệt - Những gì tàu đóng góp

Trong một lò phản ứng chứa hỗn hợp liên tục, bể không phải là một thùng chứa phản ứng - nó là một phần của phản ứng.các bộ đệm và bề mặt chuyển nhiệt của nó quyết định liệu nội dung có thực sự đồng nhất hay không, liệu các chất rắn có còn trong dung dịch hay không, và liệu nhiệt độ có thể được giữ trong dải mà quá trình cần.và kết quả thường là một lò phản ứng với một mức trung bình thoải mái và các vấn đề địa phương nghiêm trọng.

Địa hình được giải quyết đầu tiên, và thiết kế khuấy động và chuyển nhiệt sau đó.hỗ trợ xoắn ốc, bề mặt sưởi ấm và truy cập được thiết kế vào vỏ, do đó, bình và thiết bị quy trình được thiết kế như một.

1Tàu phải vận chuyển gì?

Một CSTR được xác định bởi những gì nó phải đạt được chứ không phải bởi những gì nó giữ.

• Thành phần đồng nhất:Giả sử hỗn hợp hoàn chỉnh chỉ đúng nếu nội dung thực sự đồng nhất.
• Nhiệt độ đồng nhất:Tốc độ phản ứng và hoạt động sinh học đều theo nhiệt độ. Một bình không thể giữ nhiệt độ trong một dải hẹp cũng không thể giữ hiệu suất.
• Xả chất rắnKhi thức ăn mang chất rắn, bình và xáo trộn phải giữ cho chúng di chuyển, hoặc chúng lắng đọng và trở thành khối lượng bị mất vĩnh viễn.
• Giữ và giải phóng khí:Nhiều CSTR tạo ra khí. Chất chứa phải chứa nó một cách an toàn, giải phóng nó theo cách có thể kiểm soát và giữ không gian mái nhà kín.
• Khả năng làm sạch và truy cập:CSTR cần truy cập nội bộ để kiểm tra, bảo trì và làm sạch bánh xoay.

2Làm thế nào hình học ảnh hưởng đến hiệu suất?

Tỷ lệ chiều cao đến đường kính là quyết định đầu tiên và là quyết định khó thay đổi nhất sau đó. Nó thiết lập mô hình trộn, diện tích chuyển nhiệt có sẵn,dấu chân và hành vi giữ khí cùng một lúc.

• Tỷ lệ chiều cao đến đường kính:Các bình CSTR pha lỏng thường nằm gần sự thống nhất, với phạm vi hoạt động khoảng 0,8 đến 1,5 tùy thuộc vào nhiệm vụ, bố trí bánh xoắn và mặt đất có sẵn.
• Tàu cao hơn:Vùng tường nhiều hơn để truyền nhiệt và dấu chân nhỏ hơn, nhưng chúng cần nhiều động cơ trên một trục và chú ý cẩn thận hơn để pha trộn qua chiều cao đầy đủ.
• Tàu nông hơn:Sự pha trộn đơn động cơ dễ dàng hơn và đổi mới bề mặt tốt hơn, với chi phí của một dấu chân lớn hơn và không gian tường ít hơn để chuyển nhiệt.
• Hình dạng đáy:Các đáy có dạng mảng, phẳng hoặc hình nón mỗi hoạt động khác nhau đối với chất rắn.
• Phi thuyền tự do:Sự phát hành bọt và khí cần không gian trên đường chất lỏng.

3- Baffles và chuyển nhiệt bổ sung gì?

Baffles và bề mặt chuyển nhiệt là hai tính năng phân biệt lò phản ứng với một bể trộn trong đó. Cả hai đều đơn giản để bao gồm ở giai đoạn thiết kế và đắt tiền để thêm sau đó.

• Tại sao lại có những vấn đề khó hiểu:Không có chúng, chất lỏng xoay như một cơ thể, tạo thành một xoáy trung tâm và đạt được rất ít trộn lẫn.
• Phương pháp pha trộn:Thông thường có bốn phao được gắn thẳng đứng trên tường, với chiều rộng khoảng một phần mười đường kính của bể và một khoảng trống nhỏ từ tường để ngăn chặn túi chết.
• Tỷ lệ động cơ đẩy đến bể:Độ kính động cơ thường là khoảng một phần ba đường kính bể cho một sự sắp xếp tiêu chuẩn, với khoảng trống từ sàn được thiết lập để giữ cho chất rắn di chuyển thay vì lắng đọng.
• Tùy chọn chuyển nhiệt:Một áo khoác bên ngoài, cuộn dây bên trong, hoặc một bộ trao đổi nhiệt bên ngoài với lưu thông bơm.
• Cách nhiệt và kiểm soát:Độ cách nhiệt và lớp phủ ổn định nhiệt độ và giảm tải trọng, và chiến lược kiểm soát nên giữ nhiệt độ trong một dải hẹp thay vì chu trình.

Đảm bảo kỹ thuật và hỗ trợ dự án

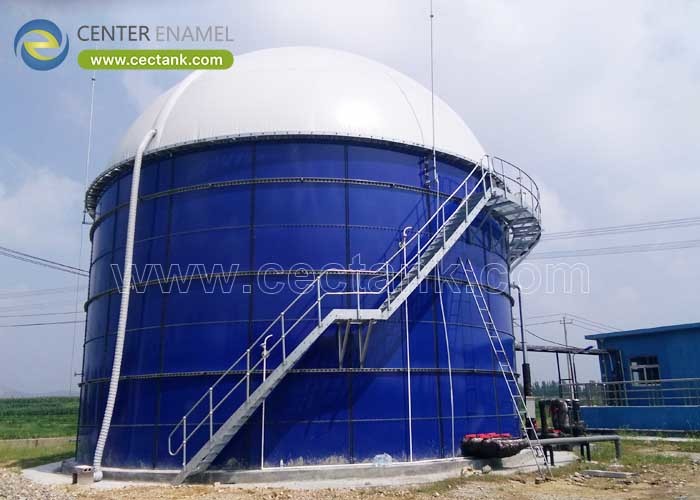

Mỗi xe tăng được cung cấp bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) được thiết kế theo AWWA D103-09 và EN 1090 với xác minh các yếu tố hữu hạn của lớp vỏ, mái nhà và vòi phun,được nóng chảy ở 820-930 °C theo kiểm soát ISO 9001 và ISO 45001, kỳ nghỉ được thử nghiệm ở 1500 V trên một trăm phần trăm của bề mặt, và lắp ráp với lớp 8.8 bu lông và sản xuất được chứng nhận sealant.Các bộ đệm tường và hỗ trợ bánh xe xoay được tích hợp vào thiết kế vỏ, sưởi ấm bằng áo khoác, cuộn dây nội bộ hoặc trao đổi bên ngoài với cách điện và lớp phủ, các quy định mái kín khí khi quá trình tạo ra khí, thâm nhập được hình thành tại nhà máy,Lớp phủ tương thích trộn theo vùng, và các quy định về truy cập và an toàn phù hợp với chế độ bảo trì.

"Đặt máy trộn vào bình và bạn có được một vấn đề trộn. Đặt bình và máy trộn với nhau và bạn có được một lò phản ứng".

Câu hỏi thường gặp (FAQ)

Tại sao một CSTR cần các bộ phao?

Không có pha trộn, chất lỏng có xu hướng xoay như một cơ thể duy nhất, tạo thành một xoáy trung tâm và đạt được rất ít trộn thực tế.Các bộ đệm gắn trên tường phá vỡ sự xoay và biến nó thành lưu thông dọc, đó là những gì tạo ra pha trộn và giữ chất rắn trong sự treo.

Tỷ lệ chiều cao đúng với đường kính là bao nhiêu?

Đối với nhiệm vụ pha lỏng, nó thường gần với đơn vị, với phạm vi làm việc khoảng 0,8 đến 1.5Các tàu cao hơn cung cấp diện tích tường nhiều hơn để chuyển nhiệt và một dấu chân nhỏ hơn nhưng cần nhiều động cơ; các tàu nông hơn hòa hợp dễ dàng hơn với một động cơ nhưng cần diện tích hơn.

CSTR được làm nóng hoặc làm mát như thế nào?

Bằng một áo khoác bên ngoài, cuộn dây bên trong, hoặc một bộ trao đổi nhiệt bên ngoài với lưu thông bơm.và trao đổi bên ngoài là dễ dàng nhất để phục vụ mà không cần vào tàuSự lựa chọn phụ thuộc vào nhiệm vụ, diện tích cần thiết và chế độ làm sạch.

Một thùng CSTR có thể được tùy chỉnh theo quy trình của chúng tôi không?

Vâng, hình học, các quy định về buffer và động cơ, phương pháp chuyển nhiệt, lớp phủ theo khu vực, mái nhà và xử lý khí, bố trí vòi và thiết bị, cách nhiệt,Các quy định về truy cập và an toàn đều được cấu hình theo các yêu cầu của quy trình và được xác nhận trước khi sản xuất.
