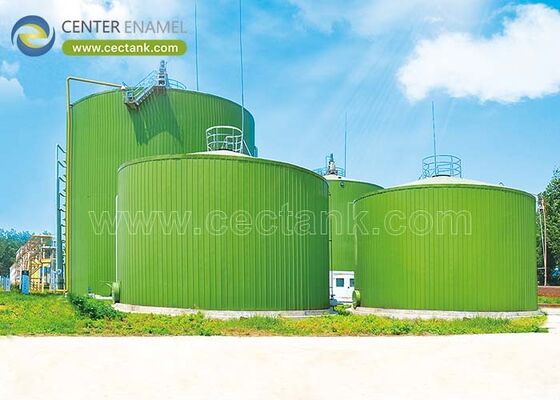

Kết hợp các bể thép: Hệ thống bu lông nối đường ống chung cho dung tích và phân giai đoạn

Bản năng tại một công trường đang phát triển là chỉ định một bể lớn và hoàn thành nó. Vấn đề xuất hiện sau đó: không thể đưa một bể duy nhất ra khỏi hoạt động mà không dừng nhà máy, thể tích của nó được cố định tại thời điểm mua bất kể nhu cầu có thành hiện thực hay không, và nếu công trường cần thêm dung tích thì lựa chọn duy nhất là một chương trình dân dụng và cơ khí quy mô đầy đủ khác. Trên các nhà máy đô thị, cơ sở công nghiệp và hoạt động nông nghiệp, sự cứng nhắc đó tốn kém — người vận hành cuối cùng sẽ vận hành một tài sản nửa trống trong những năm đầu và một tài sản không đủ kích thước trong những năm sau, không có cửa sổ kiểm tra ở giữa. Coi lưu trữ như một hệ thống các bể kết hợp thay vì một bể duy nhất loại bỏ cả ba ràng buộc cùng một lúc.

Kết hợp các bể thép có nghĩa là kết nối nhiều bể bu lông thông qua một đường ống chung để chúng hoạt động như một thể tích lưu trữ trong khi vẫn có thể cô lập từng bể. Cách bố trí này mang lại dung tích phân giai đoạn, cửa sổ kiểm tra mà không cần dừng hoạt động, và khả năng vận hành các giai đoạn xử lý nối tiếp khi nhiệm vụ yêu cầu. Công ty TNHH Công nghệ Shijiazhuang Zhengzhong (Center Enamel) cung cấp các bể bu lông GFS, tráng epoxy, thép không gỉ và mạ kẽm được thiết kế theo tiêu chuẩn kết nối chung, sản xuất theo ISO 9001 và giao đến hơn 100 quốc gia.

1. Tại sao nên kết hợp các bể thay vì chỉ định một bể lớn?

Các bể kết hợp tách dung tích khỏi một quyết định giao hàng duy nhất. Có thể bổ sung thể tích khi nhu cầu biện minh, bất kỳ bể đơn lẻ nào cũng có thể được cô lập để kiểm tra hoặc sửa chữa trong khi phần còn lại của hệ thống vẫn hoạt động, và các ràng buộc vận chuyển không còn là giới hạn đối với tổng dung tích vì mỗi bể được vận chuyển dưới dạng các tấm tiêu chuẩn.

• Vốn đầu tư phân giai đoạn: Lắp đặt giai đoạn một ngay bây giờ và bổ sung các bể trong các chu kỳ ngân sách sau, thay vì tài trợ cho dung tích cuối cùng trước khi cần.
• Cửa sổ kiểm tra: Cô lập và rút hết nước khỏi một bể để làm sạch hoặc kiểm tra trong khi phần còn lại của hệ thống tiếp tục hoạt động.
• Độc lập vận chuyển: Mỗi bể được vận chuyển dưới dạng các tấm nhà máy, vì vậy tổng dung tích công trường không còn bị giới hạn bởi các giới hạn đường bộ hoặc cảng đối với một bể duy nhất.
• Dự phòng: Sự cố cơ khí trong một bể trở thành nhiệm vụ bảo trì thay vì dừng hoạt động nhà máy, điều này quan trọng nhất trên các công trường có quy trình liên tục.
• Phân tách nhiệm vụ: Các bể khác nhau trong cùng một hệ thống có thể chứa các nội dung hoặc giai đoạn xử lý khác nhau, điều mà một bể duy nhất không thể làm được.

2. Làm thế nào để nối đường ống chung các bể bu lông đúng cách?

Việc nối đường ống chung về nguyên tắc là đơn giản nhưng bị chi phối bởi thủy lực: đường ống chung phải có kích thước sao cho các bể lấp đầy và rút nước với tốc độ tương đương, mỗi bể cần có van cô lập riêng và hệ thống phải được thiết kế sao cho không có bể nào bị đổ đầy quá mức hoặc bị trì trệ. Các đường cân bằng, kiểm soát mức và kỷ luật cô lập là những yếu tố làm cho một hệ thống kết hợp hoạt động như một bể duy nhất thay vì nhiều bể tình cờ được nối với nhau.

• Đường ống chung có kích thước phù hợp: Đường kính đường ống chung phải chịu được lưu lượng kết hợp mà không tạo ra một độ dốc thủy lực làm cạn kiệt bể xa nhất.
• Van cô lập riêng lẻ: Mỗi bể cần có van riêng ở cả đầu vào và đầu ra để có thể đưa một đơn vị ra khỏi hoạt động mà không cần rút hết nước của hệ thống.
• Kết nối cân bằng: Đường ống cân bằng làm cân bằng mức giữa các bể hoạt động song song, ngăn không cho một bể bị tràn trong khi bể khác ở mức thấp.
• Kiểm soát mức và báo động: Tín hiệu mức chung với báo động mức cao độc lập cho mỗi bể, vì vậy lỗi điều khiển không thể làm đầy một bể vượt quá mức thiết kế của nó.
• Quản lý trì trệ: Tuần hoàn hoặc trình tự rút nước giữ cho mọi bể được lưu thông, điều này quan trọng đối với các nhiệm vụ nước uống và sinh học nơi sự trì trệ làm giảm chất lượng.

3. Khi nào nên vận hành các bể nối tiếp thay vì song song?

Hoạt động song song kết hợp dung tích; hoạt động nối tiếp tạo ra phân giai đoạn xử lý. Nối tiếp được sử dụng khi chất lỏng cần thời gian lưu trú hoặc xử lý nối tiếp — lắng trước khi lưu trữ, điều chỉnh pH trước khi xả, hoặc xử lý kỵ khí sau đó là xử lý hiếu khí — vì việc chia một thể tích duy nhất thành các giai đoạn mang lại một hồ sơ thủy lực mà không có bể trộn đơn lẻ nào có thể tái tạo.

• Nối tiếp cho thời gian lưu trú: Hai hoặc nhiều bể nối tiếp xấp xỉ dòng chảy đẩy, mang lại hiệu suất lắng hoặc phản ứng tốt hơn nhiều so với một bể có tổng thể tích bằng nhau.
• Nối tiếp cho xử lý tuần tự: Các giai đoạn có thể được cấu hình để lắng, sau đó cân bằng, sau đó xả, với mỗi giai đoạn được vận hành ở mức và thời gian lưu giữ riêng.
• Song song cho dung tích thuần túy: Khi nhiệm vụ chỉ đơn giản là thể tích, hoạt động song song với đường ống chung cân bằng là cấu hình đơn giản và mạnh mẽ nhất.
• Cấu hình có thể chuyển đổi: Van có thể cho phép cả hai chế độ, cho phép người vận hành chạy song song trong nhiệm vụ bình thường và nối tiếp khi sự cố quy trình yêu cầu phân giai đoạn.
• Tính nhất quán của nền móng: Bất kể cấu hình nào, các bể nên chia sẻ thiết kế nền móng và tiêu chuẩn kết nối chung để các đơn vị tương lai có thể lắp đặt mà không cần sửa đổi.

Center Enamel xây dựng các hệ thống kết hợp trên một tiêu chuẩn kỹ thuật chung để các bể được bổ sung sau nhiều năm khớp với các bể ban đầu. Các tấm được tráng men thủy tinh ở 820-930 °C với lớp phủ 2C2F được xác minh bằng kiểm tra tia lửa điện cao áp 100%, được nối với bu lông cấp 8.8 và được xác nhận cấu trúc bằng phân tích phần tử hữu hạn theo AWWA D103-09. Sản xuất theo ISO 9001 với phạm vi CE/EN 1090 và NSF/ANSI 61 khi áp dụng nhiệm vụ nước uống, giao đến hơn 100 quốc gia theo lịch trình tiêu chuẩn 30 ngày với bảo hành ba năm.

Một bể lớn là một canh bạc về dự báo nhu cầu. Một hệ thống kết hợp là một quyết định bạn có thể sửa đổi — bổ sung một bể, cô lập một bể, phân giai đoạn lại một bể, mà không dừng nhà máy.

Câu hỏi thường gặp (FAQ)

Tại sao nên kết hợp nhiều bể thép thay vì một bể lớn?

Các bể kết hợp cho phép bổ sung dung tích theo giai đoạn khi nhu cầu thành hiện thực, cho phép cô lập bất kỳ bể đơn lẻ nào để kiểm tra mà không cần dừng nhà máy, và loại bỏ các giới hạn vận chuyển đối với tổng thể tích công trường. Một bể lớn duy nhất cố định thể tích khi mua và không có cửa sổ kiểm tra.

Làm thế nào để nối đường ống chung các bể thép bu lông?

Kết nối chúng với một đường ống chung có kích thước phù hợp với lưu lượng kết hợp, lắp đặt van cô lập riêng cho mỗi đầu vào và đầu ra của bể, cung cấp kết nối cân bằng để mức nước cân bằng và lắp đặt báo động mức cao độc lập. Kiểm soát mức và trình tự rút nước giữ cho mọi bể được lưu thông.

Có thể bổ sung bể sau này để mở rộng dung tích không?

Có, miễn là bố cục nền móng và tiêu chuẩn kết nối được thiết kế cho cấu hình cuối cùng ngay từ đầu. Vì mỗi bể được chế tạo từ các tấm nhà máy, các bể sau này khớp với các bể trước đó và lắp đặt mà không cần sửa đổi hệ thống vận hành.

Hệ thống kết hợp có thể được tùy chỉnh cho công trường của chúng tôi không?

Có. Center Enamel cấu hình số lượng bể, đường kính, chiều cao và vật liệu cho mỗi bể, cấu hình đường ống chung và van, hoạt động nối tiếp hoặc song song hoặc có thể chuyển đổi, loại mái che, và đầy đủ các loại cửa thăm, mặt bích, thang, sàn, và thiết bị đo mức.

Những điểm chính cần ghi nhớ

• Các bể bu lông kết hợp chuyển đổi lưu trữ từ một khoản mua cố định thành một hệ thống có thể được mở rộng, cô lập và phân giai đoạn lại.
• Việc nối đường ống chung đúng cách đòi hỏi một đường ống chung có kích thước phù hợp, van cô lập riêng lẻ, đường cân bằng và báo động mức cao độc lập.
• Vận hành các bể song song cho dung tích thuần túy và nối tiếp khi cần thời gian lưu trú hoặc xử lý tuần tự.
• Thiết kế bố cục nền móng và tiêu chuẩn kết nối cho cấu hình cuối cùng, để các bể sau này có thể lắp đặt mà không cần sửa đổi.
