Bề nhà nổi cho bể dầu thủy lực: Giữ độ tinh khiết và ổn định của chất lỏng

Dầu thủy lực có áp suất hơi đặc biệt thấp nên tổn thất bay hơi là mối lo ngại về mặt tài chính ở mức tối thiểu. Tuy nhiên, trong các ứng dụng lưu trữ số lượng lớn,Mái nổi bên trong (IFR)được triển khai để bảo vệ độ tinh khiết của chất lỏng. Nó hoạt động như một lá chắn vật lý tuyệt đối chống lại oxy trong khí quyển, sự hấp thụ độ ẩm và sự xâm nhập của các hạt cực nhỏ—những nguyên nhân chính gây ra hư hỏng các bộ phận ở hạ lưu.

Khi được lưu trữ trong các bể có mái cố định không kín thông thường, chất lỏng thủy lực công nghiệp số lượng lớn phải đối mặt với ba nguy cơ xuống cấp nghiêm trọng:

• Quá trình oxy hóa:Sự tiếp xúc liên tục giữa oxy trong khí quyển và lớp bề mặt ứ đọng của dầu bắt đầu quá trình phân hủy phân tử, tạo ra bùn có tính axit, vecni không hòa tan và chuỗi polyme chặn các động cơ servo chính xác.
• Thủy phân:Dầu thủy lực công nghiệp vốn có tính hút ẩm. Khi nhiệt độ môi trường dao động, bình “hít” không khí ẩm, khiến hơi ẩm ngưng tụ trên vỏ bình bên trong và hòa vào chất lỏng, làm cạn kiệt nhanh chóng các chất phụ gia chống mài mòn.
• Sự xâm nhập của hạt:Bụi, cát và silic cực nhỏ trong không khí bỏ qua các lỗ thông hơi tiêu chuẩn của bể chứa thô, lắng trực tiếp vào ma trận dầu và gây mài mòn trên các khe hở cơ học có khả năng chịu đựng chặt chẽ.

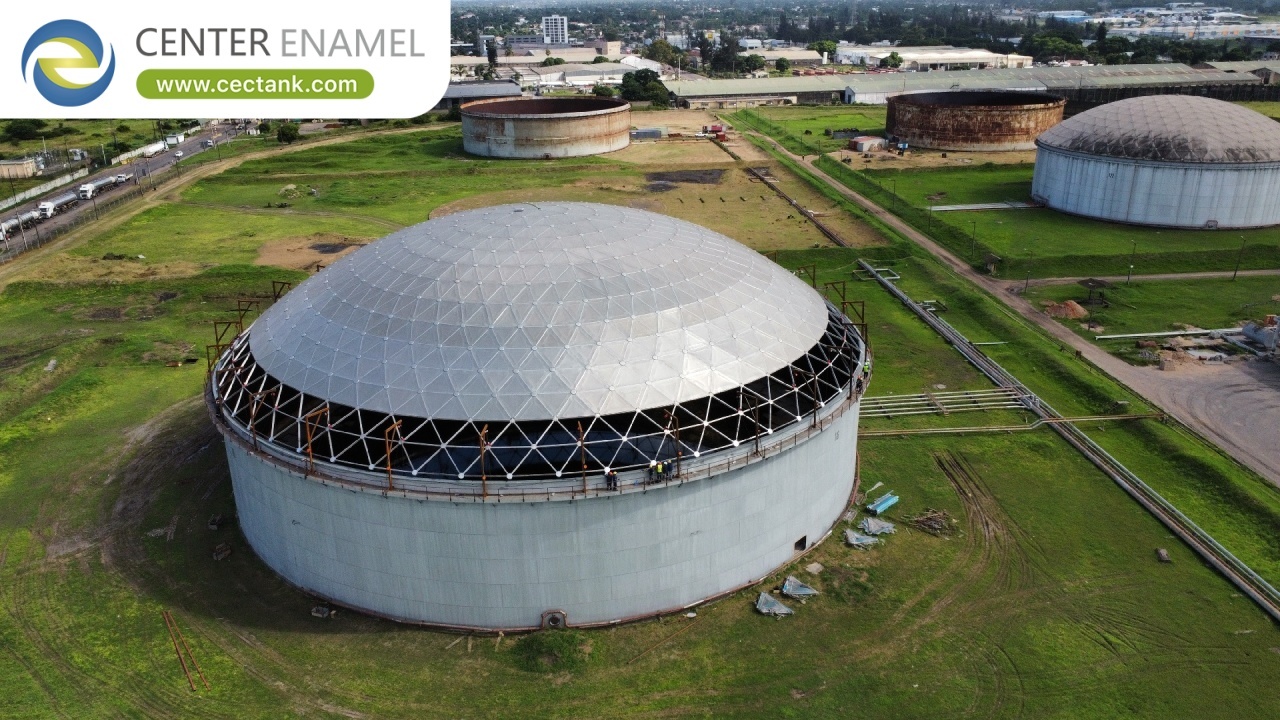

Mái nổi bên trong (IFR) hoạt động bằng cách nổi trực tiếp trên bề mặt chất lỏng bên trong một cấu trúc cố định bên ngoài (chẳng hạn như bể chứa mái vòm bằng thép hoặc nhôm được bắt vít). Bảng điều khiển nổi giúp loại bỏ khoảng trống phía trên chất lỏng, đảm bảo rằng ngay cả trong chu trình nạp hoặc xả khối lượng lớn, không có không khí xung quanh tiếp xúc với khối lượng dầu lớn.

Để duy trì độ nổi thích hợp và tránh bị nghiêng hoặc chìm dưới lực kéo cơ học trong quá trình vận hành, thể tích dịch chuyển của IFR phải vượt quá khối lượng lắp ráp tổng thể của nó một cách an toàn. Cơ chế vật lý chi phối sự cân bằng này được thể hiện thông qua công thức cân bằng sức nổi cơ bản:

Các thông số cấu trúc và dung sai kỹ thuật cần thiết cho IFR xử lý chất bôi trơn thủy lực công nghiệp khác hoàn toàn so với các cơ sở lắp đặt dầu mỏ dễ bay hơi điển hình:

Trả lời trực tiếp:Điểm dễ bị tổn thương về mặt kỹ thuật chính trên mái nổi dầu thủy lực là vòng đệm vành. Bởi vì phớt vẫn tiếp xúc trực tiếp, vĩnh viễn với dầu thủy lực nên hợp chất đàn hồi phải tương thích hoàn hảo với các gói phụ gia cụ thể (bao gồm kẽm dialkyldithiophosphate hoặc polyme chống tạo bọt) để ngăn ngừa hư hỏng vật liệu.

Việc chọn loại polymer không chính xác có thể gây ra hiện tượng trương nở hóa học, làm mềm cấu trúc hoặc nứt khô, phá hủy tính toàn vẹn của vòng đệm bể và giải phóng các mảnh cao su siêu nhỏ trực tiếp vào nguồn cung cấp chất lỏng.

• Fluorocarbon (Viton / FKM):Tùy chọn cao cấp dành cho dầu thủy lực tổng hợp, dầu gốc sinh học và cấu hình este phốt phát. Nó trải nghiệm ít hơn3%thể tích thay đổi qua nhiều thập kỷ ngâm liên tục và duy trì áp suất lau cơ học tối ưu đối với vỏ bể.
• Nitrile Acrylonitrile cao (NBR / Buna-N):Được khuyên dùng cho dầu thủy lực gốc khoáng thông thường. Công thức phải duy trì hàm lượng acrylonitril lớn hơn36%để chống lại xu hướng trương nở vốn có của dầu gốc công nghiệp nhẹ.
• Bọc hơi PTFE:Thường được sử dụng như một tấm chắn mỏng, có độ bền cao bao quanh lõi xốp đàn hồi sơ cấp, tạo ra một hàng rào trơn trượt, không thấm hóa chất giúp giảm thiểu ma sát dọc theo thành bể bên trong.

Các công trình công nghiệp sử dụng mái nổi để chứa dầu bôi trơn nặng hoặc dầu thủy lực phải tuân thủ nghiêm ngặt các quy chuẩn kết cấu và thử nghiệm sau:

• Tiêu chuẩn API 650 Phụ lục H:Quy định giới hạn an toàn về thiết kế, sản xuất và độ nổi của mái nổi bên trong trong môi trường lưu trữ khí quyển.
• AWWA D103-09:Quản lý việc triển khai các cấu trúc lưu trữ bằng thép bắt vít được phủ tại nhà máy, mô-đun, mang lại cấu hình vỏ bên trong nhẵn cần thiết cho việc di chuyển phớt gạt nước kín chất lỏng.
• Tiêu chuẩn sạch ISO 4406:Được sử dụng để xác minh hiệu suất của bể. Một mái nổi bên trong được bịt kín đúng cách, kết hợp với hệ thống hút ẩm tuyệt đối trên mái cố định bên ngoài, sẽ duy trì độ tinh khiết của dầu ở mức hoặc cao hơn một cách đáng tin cậy.ISO 14/16/11đánh giá độ sạch.

Độ nhớt cao của chất lỏng làm tăng lực cắt chất lỏng tác động lên các vòng đệm vành ngoại vi trong chu trình nạp và xả. Để bù đắp lực cản này, thiết kế kết cấu phải bao gồm các cực dẫn hướng siêu cứng và cáp chống xoay để đảm bảo sàn nổi di chuyển theo phương thẳng đứng mà không bị ràng buộc, nghiêng hoặc chèn chéo vào thành bể.

Đúng. Việc kết hợp IFR với hệ thống phủ nitơ áp suất thấp ($N_2$) thể hiện tiêu chuẩn bảo quản chất lỏng cao nhất. Mái nhà nổi giúp loại bỏ98%diện tích bề mặt tiếp xúc khí-lỏng, giúp giảm đáng kể lượng khí nitơ cần thiết để bảo vệ khoảng trống còn lại của bình khỏi oxy.

Không giống như nhiên liệu nhẹ, dầu thủy lực để lại một lớp màng bôi trơn nặng và bền trên thành bể bên trong khi mái nhà hạ xuống. Lớp màng này thu hút các hạt mịn nếu có thể xâm nhập vào không gian hơi phía trên. Cần phải kiểm tra trực quan thường xuyên để đảm bảo các vòng đệm gạt nước chính sạch sẽ và cặn tích tụ trên thành bể không phá vỡ các cạnh của vòng đệm.

Bởi vì sàn nổi được bảo vệ bởi một mái nhà cố định bên ngoài (thiết lập Mái nổi bên trong), nước mưa không tích tụ trực tiếp trên bề mặt sàn như trên mái nổi bên ngoài. Do đó, không cần thiết phải có các ống thoát nước linh hoạt bên trong phức tạp—có nguy cơ rò rỉ hoặc tắc nghẽn. Lựa chọn thiết kế này làm giảm đáng kể nhu cầu bảo trì liên tục của hệ thống.

Bất kỳ vết nứt nào trên tấm boong hoặc hỏng vòng đệm vành khiến dầu thủy lực đọng lại trên mái nổi sẽ làm giảm biên độ nổi tổng thể của nó. Nếu không được khắc phục, trọng lượng của dầu tích tụ có thể khiến mái nhà bị nghiêng hoặc chìm. Bể chứa phải được trang bị đèn báo mức tự động hoặc cổng kiểm tra trực quan để sớm phát hiện chất lỏng tích tụ.
