mái vòm địa chất vs mái vòm hình nón địa chất: Phân tích so sánh

Khi thiết kế các hệ thống chứa chất lỏng công nghiệp — chẳng hạn như bể thép lắp ghép, bể phân hủy kỵ khí nước thải hoặc bể chứa dầu mỏ — việc lựa chọn lớp phủ trên cùng phù hợp cũng quan trọng như việc lựa chọn vật liệu vỏ. mái vòm trắc địa và mái nón đại diện cho hai cấu hình kết cấu được triển khai rộng rãi nhất trong kỹ thuật bể hiện đại. Mặc dù cả hai đều bảo vệ hàm lượng bên trong khỏi ô nhiễm môi trường và mất hơi, chúng sử dụng các nguyên tắc hình học, thành phần vật liệu và cơ chế chịu tải khác nhau về cơ bản. Hiểu các chỉ số hiệu suất kỹ thuật riêng biệt của chúng là điều cần thiết để tối ưu hóa chi phí vốn và tuổi thọ kết cấu.

Mái vòm trắc địa công nghiệp (thường được chế tạo từ các tam giác hợp kim nhôm cường độ cao được lắp ráp trong một khung triodetic tự hỗ) dựa vào hình học không gian để phân phối tải trọng kết cấu đều trên toàn bộ vành đai chu vi của bể.

• Không yêu cầu cột bên trong: Hình dạng của vòm tự hỗ về bản chất, loại bỏ nhu cầu về các cột hỗ trợ trung tâm bất kể đường kính bể.

• Khả năng khí động học vượt trội: Hồ sơ hình cầu, cong mang lại đặc tính thoát gió đặc biệt, giảm lực cản và lực nâng kết cấu trong môi trường ven biển gió lớn hoặc đồng trống.

Mái nón có hình dạng hình nón, dốc tỏa ra từ chu vi bể đến đỉnh trung tâm. Mái nón có thể được chế tạo từ thép carbon, thép không gỉ hoặc các tấm phủ phù hợp với vỏ bể.

• Tùy chọn có hỗ trợ hoặc tự hỗ: Đối với đường kính nhỏ hơn, mái nón có thể tự hỗ từ vành bể. Đối với đường kính công nghiệp lớn hơn, chúng thường yêu cầu các cột hỗ trợ trung tâm bên trong, xà gồ và dầm purlin.

• Chế tạo truyền thống: Mái nón rất dễ chế tạo cùng với các kết cấu bể thép hàn hoặc lắp ghép, làm cho chúng trở thành một lựa chọn quen thuộc cho các bố trí nhà máy truyền thống.

• Bể đường kính lớn: Đối với các bể có đường kính trên 20 mét, mái vòm trắc địa loại bỏ các cột hỗ trợ bên trong tốn kém có thể cản trở thiết bị trộn hoặc lớp lót bên trong.

• Môi trường hơi ăn mòn: Trong xử lý nước thải hoặc lưu trữ hóa chất nơi khí ăn mòn tích tụ trong không gian đầu, mái vòm trắc địa bằng nhôm cung cấp khả năng chống ăn mòn vĩnh viễn mà không bị suy giảm.

• Khu vực động đất và gió lớn: Trọng lượng nhẹ của mái vòm nhôm làm giảm mô men lật do động đất, trong khi hình dạng khí động học giảm thiểu mỏi kết cấu do gió gây ra.

• Bể đường kính nhỏ: Đối với diện tích lưu trữ nhỏ gọn, mái nón tiêu chuẩn cung cấp lớp phủ chứa đơn giản, hiệu quả về chi phí.

• Yêu cầu vật liệu phù hợp: Nếu các thông số kỹ thuật của dự án yêu cầu nghiêm ngặt kim loại vỏ/mái giống hệt nhau bên ngoài và bên trong (ví dụ: thép carbon trên thép carbon), mái nón sẽ phù hợp liền mạch với các tiêu chuẩn chế tạo truyền thống.

• Gắn thiết bị cố định: Khi các thiết bị đo đạc nặng hoặc máy lọc khí tập trung phải được gắn trực tiếp vào khung đỉnh kết cấu, các kết cấu mái nón gia cố cung cấp các điểm gắn cứng.

A: Mái vòm trắc địa sử dụng lưới không gian hình tam giác đa diện phân phối tải trọng đều trên vỏ bể mà không cần cột bên trong. Mái nón dựa vào độ dốc hình nón vươn lên đỉnh trung tâm, thường yêu cầu cột hỗ trợ bên trong và xà gồ cho đường kính lớn hơn.

A: Nhôm cung cấp sự kết hợp lý tưởng giữa tỷ lệ cường độ trên trọng lượng cao, khả năng chống ăn mòn đặc biệt trong không gian hơi công nghiệp khắc nghiệt và không yêu cầu sơn bảo vệ hoặc bảo trì trong suốt vòng đời sử dụng.

A: Có. Bề mặt cong, khí động học của mái vòm trắc địa tự nhiên tạo điều kiện cho tuyết và băng trượt đi. Mái nón, tùy thuộc vào độ dốc của chúng, đôi khi có thể giữ hoặc tích tụ tải trọng tuyết nặng, yêu cầu khung kết cấu nặng hơn.

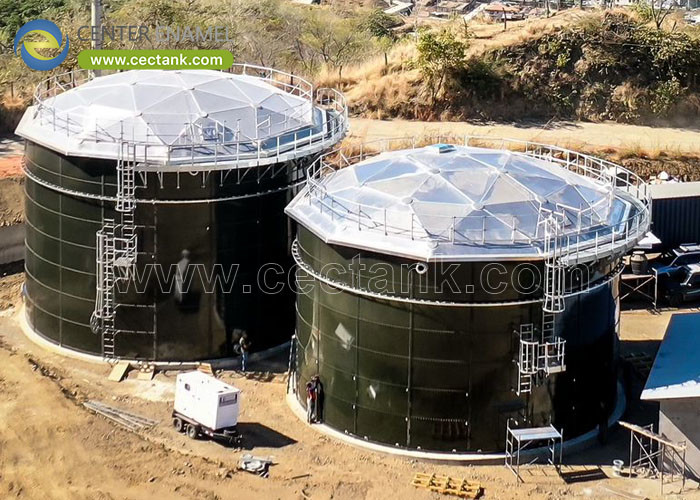

A: Có. Mái vòm trắc địa bằng nhôm thường được tích hợp với bể thép lắp ghép (bao gồm cả bể thép tráng men thủy tinh và bể epoxy phủ fusion) để cung cấp lớp phủ trên cùng nhẹ, chống ăn mòn và có tính thẩm mỹ vượt trội.

Tại Center Enamel, chúng tôi kết hợp năng lực sản xuất tiên tiến với các tùy chọn thiết kế kỹ thuật linh hoạt để trang bị cho mọi bể chứa công nghiệp cấu hình mái tối ưu phù hợp với yêu cầu của địa điểm của bạn.

Bạn có đang lên kế hoạch cho một dự án lưu trữ chất lỏng hoặc chứa môi trường không? Liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay để được tư vấn kỹ thuật, phân tích tải trọng kết cấu và đề xuất tùy chỉnh.
