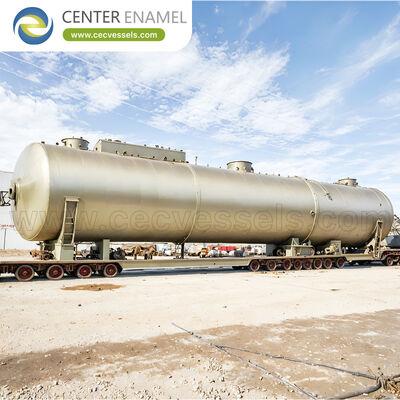

Nhà sản xuất thiết bị tách Trung Quốc cung cấp công nghệ tách đa pha tiên tiến và ổn định quy trình cho hoạt động thượng nguồn toàn cầu

Nhà sản xuất thiết bị tách Trung Quốc cung cấp công nghệ tách đa pha tiên tiến và ổn định quy trình cho hoạt động thượng nguồn toàn cầu

Trong hoạt động thượng nguồn toàn cầu, thiết bị tách sản xuất phải duy trì khả năng tách đa pha và ổn định quy trình thông qua hiện tượng slugging, thay đổi tốc độ và cát. Sự ổn định ở đây bảo vệ các quy trình xử lý và đo lường hạ nguồn, không chỉ tách sơ cấp.

Hướng dẫn này bao gồm khía cạnh vận hành: cách đảm bảo dòng chảy và kiểm soát mức/giao diện duy trì sự ổn định, cách xử lý hiện tượng slugging và cát, cùng kỷ luật khắc phục sự cố giúp thiết bị tách hoạt động hiệu quả trong điều kiện thực tế.

Ổn định quy trình là một vấn đề kiểm soát

Tách ổn định đòi hỏi mức chất lỏng ổn định và giao diện dầu-nước sạch để mỗi pha rời khỏi vùng của nó. Dòng chảy thượng nguồn hiếm khi ổn định - các đợt slug, dao động tốc độ và thay đổi lượng nước làm xáo trộn mức. Thiết bị tách và hệ thống điều khiển của nó phải hấp thụ những điều này.

Người vận hành bảo vệ sự ổn định bằng cách điều chỉnh kiểm soát mức/giao diện, sử dụng dung tích lưu giữ đầy đủ và tránh các điểm đặt có thể làm tràn một pha sang pha khác trong quá trình chuyển tiếp.

Đảm bảo dòng chảy và xử lý slug

Các đợt slug chất lỏng hoặc khí từ đường ống có thể làm quá tải thiết bị tách và phá vỡ quá trình tách. Sự ổn định phụ thuộc vào các thiết bị đầu vào làm tiêu tán động năng và dung tích lưu giữ đệm cho slug. Dung tích lưu giữ không đủ biến slug thành hiện tượng cuốn theo.

Nơi có hiện tượng slugging đã biết, thông số kỹ thuật phải bao gồm thể tích slug để dung tích lưu giữ và thiết kế đầu vào hấp thụ nó; bỏ qua điều này là nguyên nhân phổ biến gây ra hiện tượng tách kém không liên tục.

Quản lý cát và chất rắn

Cát ăn mòn các thiết bị đầu vào và tích tụ trong các bộ phận đáy. Vận hành đáng tin cậy bao gồm các vòi phun hoặc lỗ thoát cát và khả năng tiếp cận để kiểm tra nhằm quản lý sự tích tụ. Cát không được quản lý sẽ ăn mòn các bộ phận bên trong và rút ngắn tuổi thọ.

Người vận hành theo dõi sự xuất hiện của cát và sử dụng hệ thống thoát nước được cung cấp để thiết bị tách vẫn hoạt động hiệu quả thay vì bị lấp đầy.

Khắc phục sự cố mất ổn định

Khi quá trình tách suy giảm, hãy kiểm tra theo thứ tự: kiểm soát mức/giao diện và các điểm đặt, tình trạng thiết bị đầu vào, bộ tách sương mù, sự tích tụ cát và sự thay đổi dòng cấp (tỷ lệ khí/nước). Hầu hết các trường hợp mất ổn định đều bắt nguồn từ việc kiểm soát hoặc thay đổi dòng cấp, chứ không phải do 'cần một bình chứa lớn hơn'.

Nhà sản xuất nên cung cấp bố cục đầu phun và lối vào cho phép người vận hành đo lường và bảo trì từng giai đoạn để xác định nguyên nhân gốc rễ nhanh chóng.

Các tính năng thiết kế duy trì sự ổn định

Các tính năng như thiết bị đầu vào chắc chắn, dung tích lưu giữ đầy đủ để đệm slug, kiểm soát việc rút giao diện, quản lý cát và khả năng tiếp cận để kiểm tra là những yếu tố giúp đạt được sự ổn định. Chúng được chỉ định trong thiết kế, không được thêm vào sau sự cố đầu tiên.

Người mua chỉ yêu cầu công suất mà bỏ qua các tính năng ổn định sẽ phải đối mặt với hiện tượng cuốn theo không liên tục trong điều kiện dòng chảy thực tế.

Yếu tố ổn định so với Thực hành

Các thông số ổn định của thiết bị tách sản xuất

Mua sắm, Chấp nhận và Vòng đời

Đối với đơn đặt hàng thiết bị tách, việc mua sắm bắt đầu bằng một thông số kỹ thuật hoàn chỉnh: nhiệm vụ, thành phần dòng chảy, áp suất và nhiệt độ, vật liệu, tiêu chuẩn thiết kế và yêu cầu kiểm tra. Nhà cung cấp đưa ra cơ sở thiết kế nhiệt hoặc cơ khí bằng văn bản - không chỉ là giá - cho phép người mua so sánh các báo giá trên cơ sở bình đẳng và tránh việc làm lại tốn kém sau khi bắt đầu chế tạo.

Số lượng đặt hàng linh hoạt, với số lượng đặt hàng tối thiểu là một đơn vị, hỗ trợ cả các dự án thử nghiệm và quy mô đầy đủ. Thời gian chế tạo và kiểm tra điển hình là khoảng hai tháng kể từ khi thiết kế được xác nhận và vật liệu được phát hành, vì vậy người mua nên căn chỉnh các mốc thời gian với lịch trình dự án tổng thể và đóng băng thông số kỹ thuật sớm.

Thanh toán thường được xử lý thông qua các điều khoản L/C hoặc T/T, và việc chấp nhận nên được xác định trước: chứng chỉ vật liệu, kiểm tra kích thước, thử nghiệm thủy tĩnh hoặc khí nén, và bất kỳ tài liệu nào theo yêu cầu của thị trường. Việc xác nhận phạm vi cung cấp chính xác và phụ tùng thay thế sẽ tránh sự mơ hồ tại giai đoạn chấp nhận tại nhà máy.

Sau khi giao hàng, giá trị vòng đời phụ thuộc vào thiết kế dễ tiếp cận và giới hạn vận hành rõ ràng. Yêu cầu hướng dẫn làm sạch và kiểm tra, các điểm đầu phun và lối vào được xác định, và cơ sở vật liệu để đơn vị có thể được bảo trì trong suốt thời gian sử dụng thay vì bị thay thế sớm.

• Đóng băng thông số kỹ thuật: xác nhận nhiệm vụ, tiêu chuẩn và vật liệu trước khi chế tạo để đảm bảo thời gian giao hàng.
• Phạm vi chấp nhận: chứng chỉ vật liệu, kiểm tra kích thước, thử nghiệm áp suất và tài liệu xuất khẩu.
• Điều khoản thương mại: MOQ linh hoạt (tối thiểu 1), L/C hoặc T/T, thời gian giao hàng điển hình ~2 tháng.
• Vòng đời: yêu cầu khả năng tiếp cận để kiểm tra và hướng dẫn bảo trì khi đặt hàng.

Tiêu chuẩn, Quy tắc và Đảm bảo Chất lượng

Việc cung cấp thiết bị tách đủ tiêu chuẩn được xây dựng dựa trên các quy tắc thiết bị áp lực được công nhận. Việc chế tạo thường được thực hiện theo ASME VIII Div.1 và GB/T 150, với đánh dấu CE / PED có sẵn cho thị trường Châu Âu. Đối với dịch vụ hydro hoặc dịch vụ chua, việc lựa chọn vật liệu tuân theo NACE MR0175 / ISO 15156 để đường dẫn ướt chống lại cơ chế môi trường cụ thể thay vì dựa vào các khoản dự phòng ăn mòn chung.

Quản lý chất lượng tuân theo ISO 9001 và quy trình sản xuất bao gồm khả năng truy xuất nguồn gốc vật liệu từ chứng chỉ nhà máy đến thiết bị hoàn chỉnh, sau đó là thử nghiệm thủy tĩnh hoặc khí nén và xác minh kích thước. Các quy trình hàn và trình độ của người kiểm tra được ghi lại để đơn vị được giao có thể được kiểm toán dựa trên tiêu chuẩn đã nêu và thông số kỹ thuật của dự án.

Người mua nên nêu rõ các tiêu chuẩn chính xác và bất kỳ tiêu chuẩn bổ sung nào tại giai đoạn yêu cầu báo giá. Làm như vậy sẽ giữ cho việc đánh dấu, tài liệu và chấp nhận phù hợp với thị trường đích và loại bỏ nguyên nhân phổ biến nhất của việc làm lại ở giai đoạn cuối.

• Tiêu chuẩn: ASME VIII Div.1 và GB/T 150; CE/PED theo yêu cầu.
• Tính toàn vẹn của vật liệu: NACE MR0175 / ISO 15156 cho dịch vụ H2 hoặc dịch vụ chua.
• Chất lượng: ISO 9001, khả năng truy xuất nguồn gốc vật liệu đầy đủ, thử nghiệm áp suất.
• Tài liệu: chứng chỉ nhà máy, WPS/PQR, hồ sơ thử nghiệm và kiểm tra.

Kết luận

Hoạt động thiết bị tách sản xuất ổn định duy trì khả năng tách đa pha thông qua kiểm soát mức/giao diện được điều chỉnh, dung tích lưu giữ đệm slug và quản lý cát. Khắc phục sự cố mất ổn định bằng cách kiểm tra theo thứ tự các điểm đặt điều khiển, thiết bị đầu vào, bộ tách sương mù, cát và thay đổi dòng cấp. Nhà sản xuất nên cung cấp các bình chứa có thể kiểm tra, có dung tích lưu giữ đầy đủ với khả năng xử lý cát và lối vào mà người vận hành cần để duy trì sự ổn định của quá trình tách trong điều kiện dòng chảy thượng nguồn thực tế.

Về nhà sản xuất

Nhà sản xuất chế tạo thiết bị tách sản xuất thượng nguồn theo ASME VIII Div.1 và GB/T 150, với các thiết bị đầu vào, bộ tách sương mù, bộ phận đáy, hệ thống xử lý cát và lối vào để kiểm tra, cùng với khả năng truy xuất nguồn gốc vật liệu và thử nghiệm áp suất. Các tùy chọn dịch vụ chua được báo giá theo yêu cầu.

Xác nhận thể tích slug, cát, số lượng đặt hàng, thời gian giao hàng và phạm vi kiểm tra trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Tại sao ổn định quy trình lại quan trọng đối với thiết bị tách?

Mức và giao diện ổn định giữ cho mỗi pha sạch sẽ và bảo vệ các quy trình xử lý/đo lường hạ nguồn.

Nguyên nhân gây mất ổn định thiết bị tách là gì?

Hiện tượng slugging, dao động tốc độ/lượng nước, kiểm soát mức kém hoặc tích tụ cát.

Làm thế nào để xử lý slug?

Thiết bị đầu vào làm tiêu tán động năng; dung tích lưu giữ đệm cho thể tích slug.

Tại sao phải tính toán dung tích lưu giữ cho slug?

Dung tích lưu giữ không đủ biến slug thành hiện tượng cuốn theo và tách kém.

Cát được quản lý như thế nào?

Vòi phun/lỗ thoát cát và lối vào để kiểm tra; theo dõi sự xuất hiện và thoát nước thường xuyên.

Kiểm soát giao diện dùng để làm gì?

Giữ cho ranh giới dầu-nước ổn định để mỗi pha thoát ra sạch sẽ.

Làm thế nào để khắc phục sự cố tách kém?

Kiểm tra các điểm đặt điều khiển, thiết bị đầu vào, bộ tách sương mù, cát, sau đó là thay đổi dòng cấp - theo thứ tự.

Bộ tách sương mù làm gì?

Bắt giữ các hạt sương mù mịn để ngăn chặn hiện tượng cuốn theo chất lỏng trong khí.

Tiêu chuẩn thiết kế nào được áp dụng?

ASME VIII Div.1 hoặc GB/T 150, được nêu trong RFQ.

Lối vào nào quan trọng đối với vận hành?

Lỗ thăm/đầu phun để đo lường và bảo trì từng giai đoạn tách.

Bình chứa lớn hơn có thể khắc phục sự mất ổn định không?

Thường là không; nguyên nhân gốc rễ là do kiểm soát hoặc dòng cấp, cần được giải quyết trước.

Đảm bảo dòng chảy ở đây có nghĩa là gì?

Quản lý hiện tượng slugging và chất rắn để quá trình tách vẫn ổn định trong thực tế.

Nguyên nhân gây ăn mòn là gì?

Cát không được quản lý làm mòn các thiết bị đầu vào và bộ phận đáy theo thời gian.

Làm thế nào để so sánh các đề nghị về sự ổn định?

Dựa trên dung tích lưu giữ, thiết kế đầu vào/bộ tách sương mù, khả năng xử lý cát, lối vào - không chỉ dựa trên kích thước.

Dữ liệu dòng cấp nào cần theo dõi?

Tỷ lệ khí/nước để xác nhận thiết bị vẫn nằm trong phạm vi hoạt động được chứng nhận.
