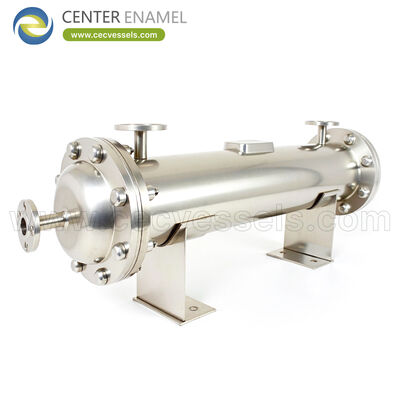

Nhà sản xuất bộ trao đổi nhiệt hydro Trung Quốc cung cấp hiệu suất nhiệt tiên tiến và độ tin cậy cấu trúc cho các hệ thống năng lượng hydro toàn cầu

Nhà sản xuất Bộ trao đổi nhiệt Hydro Trung Quốc Cung cấp Hiệu suất Nhiệt Tiên tiến và Độ tin cậy Cấu trúc cho Hệ thống Năng lượng Hydro Toàn cầu

Trong hệ thống năng lượng hydro, bộ trao đổi nhiệt hydro phải duy trì cả hiệu suất nhiệt và độ tin cậy cấu trúc dưới hydro ở áp suất và nhiệt độ. Hiệu suất vô nghĩa nếu cấu trúc bị nứt; độ tin cậy là ưu tiên vận hành.

Hướng dẫn này bao gồm khía cạnh vận hành: thiết kế được đánh giá độ giòn và kiểm soát ứng suất nhiệt duy trì độ tin cậy cấu trúc như thế nào, hiệu suất được duy trì như thế nào và kỷ luật kiểm tra bảo vệ đường dẫn H2 trong suốt vòng đời nhà máy.

Độ tin cậy cấu trúc bắt đầu từ thiết kế

Hydro ở áp suất và nhiệt độ có thể làm giòn các loại thép nhạy cảm. Độ tin cậy cấu trúc được xây dựng bằng cách chọn vật liệu được đánh giá độ giòn trên đường dẫn tiếp xúc với H2, kiểm soát độ cứng và tuân theo các mã như NACE MR0175 / ISO 15156 khi áp dụng.

Khi đưa vào sử dụng, người vận hành bảo vệ thiết kế đó bằng cách tránh các điều kiện vượt quá phạm vi đủ điều kiện - áp suất, nhiệt độ và bất kỳ giới hạn chu kỳ nào mà vật liệu được đánh giá.

Kiểm soát ứng suất nhiệt và chu kỳ

Khởi động, tắt máy và thay đổi tải tạo ra ứng suất nhiệt. Các đơn vị đáng tin cậy quản lý điều này thông qua hình dạng, hỗ trợ và quy trình vận hành để chu kỳ nhiệt không làm mỏi các mối nối hoặc ống. Các quá trình chuyển đổi đột ngột không kiểm soát được là nguyên nhân phổ biến gây mất độ tin cậy.

Người vận hành nên tuân theo giới hạn gia nhiệt/làm nguội và giới hạn tăng tốc được đủ điều kiện; bộ trao đổi nhiệt chỉ đáng tin cậy như quá trình chuyển đổi mà nó được vận hành.

Duy trì hiệu suất nhiệt trong vận hành

Hiệu suất trong dịch vụ H2 được duy trì bằng cách giữ cho mặt H2 sạch sẽ (nơi có thể tiếp cận), kiểm soát rò rỉ làm bỏ qua nhiệm vụ và theo dõi nhiệt lượng so với mức cơ bản. Rò rỉ ở phía hydro vừa là sự kiện về hiệu suất vừa là sự kiện về an toàn.

Xu hướng nhiệt lượng và giảm áp suất cho thấy sự suy giảm sớm; vì đường dẫn H2 là rất quan trọng, ngay cả những sai lệch nhỏ cũng cần được kiểm tra thay vì dung thứ.

Kỷ luật kiểm tra và rò rỉ

Phân tử nhỏ của hydro và rủi ro làm giòn làm cho việc kiểm tra rò rỉ và vật liệu trở nên trung tâm. Kiểm tra theo kế hoạch đường dẫn tiếp xúc với H2, vùng hàn và các mối nối, cộng với kiểm tra rò rỉ, duy trì độ tin cậy. Phụ tùng cho các mối nối/gioăng được đánh giá cho H2 được giữ sẵn.

Nhà sản xuất nên cung cấp cơ sở vật liệu, các điểm kiểm tra và hướng dẫn làm sạch/rò rỉ để người vận hành có thể xác minh đường dẫn quan trọng.

Các tính năng thiết kế bảo vệ độ tin cậy

Các tính năng như hợp kim được đánh giá độ giòn chỉ khi cần thiết, độ cứng được kiểm soát, đường dẫn H2 không có khe hở và có thể kiểm tra được, và các gioăng đủ điều kiện là những gì làm cho độ tin cậy lâu dài có thể đạt được. Chúng được chỉ định khi thiết kế, không được thêm vào sau khi bị rò rỉ.

Người mua chỉ yêu cầu hiệu suất và bỏ qua cơ sở vật liệu H2 sẽ thừa hưởng rủi ro làm giòn.

Yếu tố độ tin cậy so với Thực hành

Các thông số độ tin cậy của Bộ trao đổi nhiệt Hydro

Mua sắm, Chấp nhận và Vòng đời

Đối với đơn đặt hàng bộ trao đổi nhiệt, việc mua sắm bắt đầu bằng một thông số kỹ thuật hoàn chỉnh: nhiệm vụ, thành phần dòng, áp suất và nhiệt độ, vật liệu, mã thiết kế và kiểm tra cần thiết. Nhà cung cấp trả lại cơ sở thiết kế nhiệt hoặc cơ khí bằng văn bản - không chỉ là giá - cho phép người mua so sánh các giá thầu trên cơ sở bình đẳng và tránh làm lại tốn kém sau khi bắt đầu chế tạo.

Số lượng đặt hàng linh hoạt, với số lượng đặt hàng tối thiểu là một đơn vị, hỗ trợ cả các dự án thử nghiệm và quy mô đầy đủ. Thời gian chế tạo và kiểm tra điển hình là khoảng hai tháng kể từ khi thiết kế được xác nhận và vật liệu được phát hành, vì vậy người mua nên căn chỉnh các mốc thời gian với lịch trình dự án tổng thể và đóng băng thông số kỹ thuật sớm.

Thanh toán thường được xử lý thông qua các điều khoản L/C hoặc T/T, và việc chấp nhận nên được xác định trước: chứng chỉ vật liệu, kiểm tra kích thước, thử nghiệm thủy tĩnh hoặc khí nén và bất kỳ tài liệu cụ thể nào của thị trường. Xác nhận phạm vi cung cấp chính xác và phụ tùng thay thế sẽ tránh sự mơ hồ tại giai đoạn chấp nhận tại nhà máy.

Sau khi giao hàng, giá trị vòng đời phụ thuộc vào thiết kế có thể tiếp cận và giới hạn vận hành rõ ràng. Yêu cầu hướng dẫn làm sạch và kiểm tra, các điểm kết nối và điểm tiếp cận được xác định, và cơ sở vật liệu để đơn vị có thể được bảo trì trong suốt vòng đời dịch vụ của nó thay vì được thay thế sớm.

• Đóng băng thông số kỹ thuật: xác nhận nhiệm vụ, mã và vật liệu trước khi chế tạo để bảo vệ thời gian giao hàng.
• Phạm vi chấp nhận: chứng chỉ vật liệu, kiểm tra kích thước, thử nghiệm áp suất và tài liệu xuất khẩu.
• Điều khoản thương mại: MOQ linh hoạt (tối thiểu 1), L/C hoặc T/T, ~2 tháng thời gian giao hàng điển hình.
• Vòng đời: yêu cầu quyền truy cập kiểm tra và hướng dẫn bảo trì khi đặt hàng.

Tiêu chuẩn, Mã và Đảm bảo Chất lượng

Cung cấp Bộ trao đổi nhiệt Đủ điều kiện được xây dựng dựa trên các mã thiết bị áp lực được công nhận. Việc chế tạo thường được thực hiện theo ASME VIII Div.1 và GB/T 150, với đánh dấu CE / PED có sẵn cho thị trường Châu Âu. Đối với dịch vụ hydro hoặc dịch vụ chua, việc lựa chọn vật liệu tuân theo NACE MR0175 / ISO 15156 để đường dẫn ướt chống lại cơ chế môi trường cụ thể thay vì dựa vào các khoản dự phòng ăn mòn chung.

Quản lý chất lượng tuân theo ISO 9001 và quy trình sản xuất bao gồm khả năng truy xuất nguồn gốc vật liệu từ chứng chỉ nhà máy đến thiết bị hoàn chỉnh, sau đó là thử nghiệm thủy tĩnh hoặc khí nén và xác minh kích thước. Các quy trình hàn và trình độ của người kiểm tra được ghi lại để thiết bị được giao có thể được kiểm toán dựa trên mã đã nêu và thông số kỹ thuật của dự án.

Người mua nên nêu rõ các mã chính xác và bất kỳ tiêu chuẩn bổ sung nào tại giai đoạn yêu cầu báo giá. Làm như vậy sẽ giữ cho việc đánh dấu, tài liệu và chấp nhận phù hợp với thị trường đích và loại bỏ nguyên nhân phổ biến nhất của việc làm lại ở giai đoạn cuối.

• Mã: ASME VIII Div.1 và GB/T 150; CE/PED theo yêu cầu.
• Tính toàn vẹn vật liệu: NACE MR0175 / ISO 15156 cho dịch vụ H2 hoặc dịch vụ chua.
• Chất lượng: ISO 9001, khả năng truy xuất nguồn gốc vật liệu đầy đủ, thử nghiệm áp suất.
• Tài liệu: chứng chỉ nhà máy, WPS/PQR, hồ sơ thử nghiệm và kiểm tra.

Kết luận

Độ tin cậy cấu trúc của một bộ trao đổi nhiệt hydro là trên hết: vật liệu được đánh giá độ giòn trên đường dẫn H2, kiểm soát chu kỳ nhiệt và kỷ luật kiểm tra rò rỉ và vật liệu. Duy trì hiệu suất bằng cách theo dõi nhiệt lượng và giảm áp suất và hành động sớm đối với các sai lệch ở phía H2. Nhà sản xuất nên cung cấp cơ sở vật liệu được ghi lại, đường dẫn H2 có thể kiểm tra được và các mối nối được đánh giá H2 để người vận hành có thể duy trì cả hiệu suất và an toàn trong suốt vòng đời nhà máy.

Về nhà sản xuất

Nhà sản xuất chế tạo bộ trao đổi nhiệt cho dịch vụ hydro theo ASME VIII Div.1 và GB/T 150 với lựa chọn vật liệu được đánh giá độ giòn, khả năng truy xuất nguồn gốc, thử nghiệm thủy tĩnh và rò rỉ, và cơ sở vật liệu phù hợp với NACE theo yêu cầu.

Xác nhận áp suất riêng phần H2, nhiệt độ, số lượng đặt hàng, thời gian giao hàng và phạm vi kiểm tra trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Tại sao độ tin cậy cấu trúc lại là ưu tiên hàng đầu đối với bộ trao đổi nhiệt H2?

Hydro có thể làm giòn các loại thép nhạy cảm; hiệu suất vô nghĩa nếu cấu trúc bị nứt.

Điều gì làm cho đường dẫn H2 đáng tin cậy?

Vật liệu được đánh giá độ giòn, độ cứng được kiểm soát và cơ sở phù hợp với NACE khi áp dụng.

Ứng suất nhiệt gây hại cho độ tin cậy như thế nào?

Các quá trình chuyển đổi đột ngột làm mỏi các mối nối/ống; giới hạn tăng tốc đủ điều kiện bảo vệ cấu trúc.

Hiệu suất được duy trì như thế nào trong dịch vụ H2?

Giữ cho mặt H2 sạch sẽ nơi có thể tiếp cận, kiểm soát rò rỉ làm bỏ qua và theo dõi nhiệt lượng so với cơ sở.

Tại sao phải hành động sớm đối với các sai lệch ở phía H2?

Các sai lệch nhỏ có thể là rò rỉ - cả sự kiện về hiệu suất và an toàn trong dịch vụ hydro.

Những kiểm tra nào quan trọng?

Đường dẫn tiếp xúc với H2, vùng hàn, mối nối, cộng với kiểm tra rò rỉ theo lịch trình.

Tôi nên giữ những phụ tùng nào?

Mối nối/gioăng được đánh giá H2 để giảm thời gian ngừng hoạt động và tránh thay thế.

Phạm vi đủ điều kiện là gì?

Các giới hạn áp suất, nhiệt độ và chu kỳ mà vật liệu được đánh giá; giữ trong phạm vi đó.

Mã thiết kế nào được áp dụng?

ASME VIII Div.1 hoặc GB/T 150, thường có cơ sở vật liệu NACE.

Có thể tạm thời dung thứ cho rò rỉ không?

Không - rò rỉ H2 là quan trọng đối với an toàn; kiểm tra và sửa chữa theo quy trình.

Nguyên nhân gây ra vết nứt làm giòn là gì?

H2 ở áp suất/nhiệt độ trong thép nhạy cảm vượt quá cơ sở đủ điều kiện.

Làm thế nào để so sánh các ưu đãi về độ tin cậy?

Dựa trên cơ sở vật liệu, mã, quyền truy cập kiểm tra và kiểm tra rò rỉ - không chỉ hiệu suất.

Giám sát nào cho thấy sự suy giảm?

Nhiệt lượng và giảm áp suất được theo dõi so với cơ sở sạch.

Tại sao phải chỉ định độ cứng?

Độ cứng được kiểm soát chống lại vết nứt liên quan đến hydro trên đường dẫn quan trọng.

Nhà sản xuất nên cung cấp hướng dẫn nào?

Cơ sở vật liệu, các điểm kiểm tra và hướng dẫn làm sạch/rò rỉ được đánh giá H2.
