Các bể lưu trữ nhiệt để làm mát trung tâm dữ liệu: Các thông số thiết kế

Một khi bạn đã chọn một hệ thống TES phân tầng, các bình cần thiết kế, không chỉ mua. các thông số quyết định hiệu suất là chất lượng phân tầng, có thể sử dụng delta-T, thiết kế khuếch tán,và tỷ lệ chiều cao đến đường kínhBài viết này đi sâu vào bể như một thiết bị thủy lực.

Một bể lưu trữ nhiệt để làm mát trung tâm dữ liệu được thiết kế xung quanh bốn thông số: một delta-T rộng có thể sử dụng để tối đa hóa lưu trữ mỗi mét khối, một bộ khuếch tán bảo quản nhiệt,một tỷ lệ chiều cao đến đường kính có lợi cho phân tầngLàm cho chúng đúng và một thùng đơn giản hoạt động như một thiết bị chính xác.

Mật độ lưu trữ bằng khối lượng nhân delta-T có thể sử dụng nhân tính chất của nước.Giới hạn là khả năng chịu đựng của máy lạnh và cuộn dây, vì vậy thiết lập delta-T từ hệ thống làm mát, không phải từ một quy tắc của ngón tay cái.

• mật độ lưu trữ = khối lượng x delta-T.
• Vòng đu rộng hơn thu hẹp bể.
• Giới hạn được thiết lập bởi bộ làm mát và cuộn dây.
• Đặt từ hệ thống, không phải ngón tay cái.

Máy khuếch tán là thành phần làm cho phân tầng trở nên thực tế. Nó đưa nước ở nhiệt độ gần thùng qua một khu vực rộng với tốc độ thấp, vì vậy các lớp không trộn lẫn.Một diffuser thiết kế kém sụp đổ thermokline và bể cư xử như một hỗn hợp, bình nhỏ hơn.

• Tốc độ thấp, vùng lớn.
• Khớp với nhiệt độ lớp.
• Bảo vệ nhiệt cầu.
• Máy khuếch tán xấu làm lãng phí khối lượng.

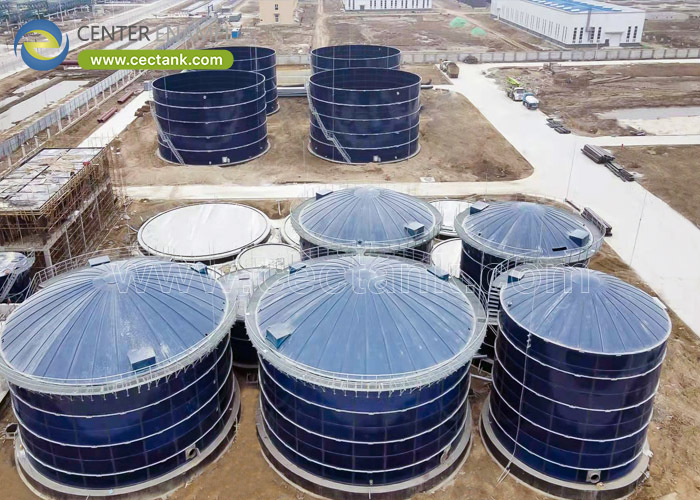

Các bể cao hơn, hẹp hơn phân tầng tốt hơn bởi vì diện tích nhiệt cốt nhỏ so với khối lượng. Một bể ngồi xổm có nhiều tường bên và dấu chân nhiệt cốt lớn hơn.549 m3) và bể đệm Singapore (2020, 3.462 m3) là các bể phủ lớn mà chúng tôi cung cấp, bằng chứng tương tự về quy mô xây dựng, không phải các dự án trung tâm dữ liệu.

• Cao hơn ủng hộ phân tầng.
• Các xe tăng ngồi xổm sẽ mất nhiều hơn đối với các bức tường bên.
• Khu vực nhiệt tuyến so với khối lượng.
• Chiều cao là một đòn bẩy thiết kế.

Độ cách nhiệt, mái nhà và vỏ kín hạn chế sự gia tăng nhiệt sẽ làm xói mòn nhiệt và làm mát chất thải được lưu trữ.Lớp lót (GFS hoặc FBE) cũng giữ cho nước sạch để sự phát triển sinh học không làm xáo trộn lớpBảng liệt kê các thông số chính.

• Tự cô lập và tăng giới hạn mái nhà.
• Vỏ niêm phong bảo vệ thermokline.
• Lớp lót giữ nước sạch.
• Mất sẽ làm xói mòn hệ thống làm mát.

Chúng tôi không có thùng TES trung tâm dữ liệu trong thư viện này. Các thùng phủ lớn được trích dẫn (Italia Sardinia 30.549 m3, Singapore 3.462 m3) là các giao hàng công nghiệp và quy trình tương tự, không phải là các dự án trung tâm dữ liệu.

• Không có trung tâm dữ liệu TES trong thư viện.
• Những trích dẫn tương tự, không phải tuyên bố.
• Thiết kế xe tăng lớn là có thật.
• Thiết kế cần thông số kỹ thuật hệ thống của anh.

Một bể lưu trữ nhiệt hoạt động như một thiết bị thủy lực, không chỉ là một hộp nước.ưa thích một tỷ lệ chiều cao cao hơn để đường kính, và hạn chế nhiệt xâm nhập thông qua cách điện và mái nhà. lớp lót giữ cho nước sạch để sinh học không làm xáo trộn lớp. bốn thông số này, không phải thương hiệu,quyết định liệu một bể đơn giản lưu trữ làm mát hiệu quả.
