Bể TES Trung tâm dữ liệu siêu quy mô: Kích thước, Hậu cần và Mảng đa bể

Các trung tâm dữ liệu Hyperscale biến TES từ một bể đơn lẻ thành một bài toán mảng. Hàng chục nghìn mét khối, lịch trình chặt chẽ và thi công song song có nghĩa là thách thức nằm ở hậu cần và khả năng lặp lại cũng như thiết kế nhiệt. Bài viết này đề cập đến TES ở quy mô hyperscale.

TES trung tâm dữ liệu Hyperscale sử dụng các mảng lưu trữ rất lớn, thường là nhiều bể, được định cỡ theo tải làm mát của khuôn viên và mục tiêu giảm đỉnh, được cung cấp dưới dạng các mô-đun tấm ghép nối lặp lại để lắp dựng song song. Trọng tâm kỹ thuật chuyển từ một bể duy nhất sang các mô-đun nhất quán, hậu cần phối hợp và trình tự xây dựng theo kịp việc lắp đặt cơ khí.

Tổng thể tích TES tuân theo tải làm mát tổng hợp và số giờ đỉnh bạn muốn giảm, ở mức chênh lệch nhiệt độ sử dụng được. Ở quy mô hyperscale, điều này trở thành hàng chục nghìn mét khối, thường được chia thành các mô-đun để dễ thi công. Bể Sardinia, Ý (2025, 30.549 m3) và bể Cilincing, Indonesia (2024, 21.088 m3) là các bể tráng lớn mà chúng tôi đã cung cấp, là bằng chứng tương tự về quy mô bể đơn lẻ, không phải dự án trung tâm dữ liệu.

• Thể tích = tải tổng hợp x giờ đỉnh.
• Chênh lệch nhiệt độ sử dụng được xác định mật độ.
• Hàng chục nghìn m3 điển hình.
• Chia thành các mô-đun để xây dựng.

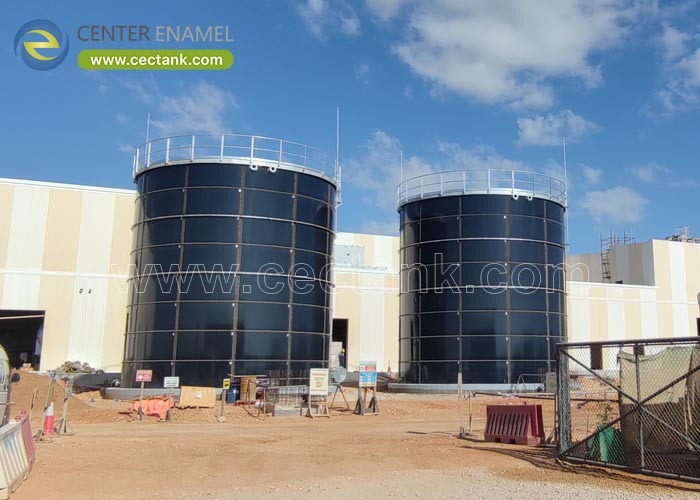

Một bể khổng lồ duy nhất khó đặt, neo và lắp dựng, và một vụ rò rỉ là thảm khốc. Nhiều mô-đun cho phép các đội làm việc song song, cô lập sự cố và dàn xếp việc giao hàng. Lắp đặt Namibia của chúng tôi gồm sáu bể (6 x 11.230 m3, tổng cộng 67.380 m3) cho thấy một mảng nhiều bể được phối hợp cung cấp dưới dạng các đơn vị lặp lại.

• Các đội và dàn xếp song song.
• Cô lập sự cố trên mỗi mô-đun.
• Mô-đun ghép nối lặp lại.
• Neo và bố trí mặt bằng dễ dàng hơn.

Hyperscale mang lại lợi ích từ các mô-đun giống hệt nhau: một bộ tấm, một thông số kỹ thuật lớp lót, một phương pháp lắp dựng được lặp lại hàng chục lần. Sự lặp lại đó nén lịch trình và QA. Các tấm phẳng vận chuyển hiệu quả và các đội địa phương lắp dựng từng tầng, giữ cho việc xây dựng bể không nằm trên đường găng của khuôn viên.

• Một bộ tấm lặp lại.
• Một thông số kỹ thuật lớp lót và QA.
• Hiệu quả vận chuyển tấm phẳng.
• Lắp dựng theo tầng địa phương.

Phối hợp việc lắp dựng bể với vòng làm mát và lắp đặt BMS để mỗi mô-đun được vận hành khi hoàn thành. Bảng này đối chiếu chiến lược bể lớn đơn lẻ so với chiến lược mảng ở quy mô lớn.

• Lắp dựng theo từng bước với việc lắp đặt vòng.
• Vận hành từng mô-đun.
• Căn chỉnh với triển khai BMS.
• Dàn xếp, không phải tất cả cùng một lúc.

Chúng tôi không có TES trung tâm dữ liệu hyperscale trong thư viện này. Các bể lớn và mảng được trích dẫn (Namibia 6 x 11.230 m3, Ý Sardinia 30.549 m3, Indonesia 21.088 m3) là các dịch vụ tiện ích và công nghiệp tương tự, không phải dự án trung tâm dữ liệu.

• Không có TES DC hyperscale trong thư viện.
• Tài liệu tham khảo tương tự, không phải tuyên bố.
• Hậu cần mảng đã được chứng minh.
• Thiết kế khuôn viên cần thông số kỹ thuật của bạn.

Hàng chục nghìn mét khối, được định cỡ từ tải tổng hợp của khuôn viên và giờ giảm đỉnh ở mức chênh lệch nhiệt độ sử dụng được, thường được chia thành các mô-đun.

Một mảng được ưu tiên ở quy mô lớn: lắp dựng song song, cô lập sự cố và đặt vị trí dễ dàng hơn một bình chứa có nguy cơ rò rỉ thảm khốc duy nhất.

Có. Các mô-đun ghép nối giống hệt nhau cho phép một bộ tấm, một thông số kỹ thuật lớp lót và một phương pháp lắp dựng lặp lại hàng chục lần, nén lịch trình và QA.

Các tấm phẳng vận chuyển hiệu quả và các đội địa phương lắp dựng từng tầng, giữ cho công việc xây dựng bể không nằm trên đường găng cơ khí.

Một bể khổng lồ duy nhất tập trung rủi ro; một mảng chứa một vụ rò rỉ vào một mô-đun, đó là lý do tại sao hyperscale ưa chuộng mảng.

Không có trong thư viện dự án của chúng tôi. Chúng tôi trích dẫn các bể lớn và mảng tại các khách hàng khác như khả năng tương tự, không phải các dịch vụ trung tâm dữ liệu.

TES Hyperscale là một bài toán mảng, không phải bài toán một bể đơn lẻ. Định cỡ tổng thể tích từ tải của khuôn viên và giờ giảm đỉnh, sau đó cung cấp dưới dạng các mô-đun ghép nối lặp lại để lắp dựng song song, cô lập sự cố và hiệu quả hậu cần. Lợi ích của hyperscale là sự lặp lại: một bộ tấm, một thông số kỹ thuật lớp lót và một phương pháp lắp dựng được thực hiện hàng chục lần, giữ cho việc xây dựng bể không nằm trên đường găng của khuôn viên. Một mảng nhiều bể cũng chứa một vụ rò rỉ vào một mô-đun, điều mà một bể khổng lồ duy nhất không thể làm được.
