Bể chứa nước lạnh khẩn cấp: Dự phòng N+1 và Dung lượng an toàn khi có sự cố

Bể chứa nước lạnh khẩn cấp là tài sản dự phòng giúp trung tâm dữ liệu duy trì làm mát khi máy làm lạnh gặp sự cố, hệ thống chuyển đổi nguồn gặp trục trặc hoặc máy bơm hỏng. Nó không giống với hệ thống TES thông thường dùng để chuyển đổi theo biểu giá; nó được định cỡ và cấu hình cho sự liên tục an toàn khi có lỗi. Bài viết này đề cập đến bể chứa như một tài sản phục hồi.

Thể tích bể chứa theo tải làm mát bạn phải gánh và khoảng thời gian lỗi bạn phải vượt qua. Khoảng thời gian 30 phút với tải kW nhất định sẽ cho ra con số mét khối mục tiêu sau khi bạn xác định mức tăng nhiệt độ cho phép. Định cỡ cho lỗi đơn lẻ tồi tệ nhất, không phải mức sụt giảm trung bình. Bể chữa cháy Dubai (2025, 652 m3) và bể nước Cilincing Indonesia (2024, 21.088 m3) là các bể nước lớn và dự phòng mà chúng tôi đã cung cấp cho các địa điểm quan trọng khác, được trích dẫn là khả năng tương tự, không phải dự án trung tâm dữ liệu.

• Thể tích = tải x khoảng thời gian lỗi / delta-T sử dụng được.
• Định cỡ cho lỗi đơn lẻ tồi tệ nhất.
• Khoảng thời gian lỗi 15-60 phút là phổ biến.
• Giữ nguồn dự phòng dành riêng cho làm mát.

Bể chứa khẩn cấp phải được cấp nước và thoát nước mà không cần thao tác của người vận hành trong trường hợp xảy ra lỗi. Điều đó có nghĩa là một đường cấp nước bổ sung thường mở và một đường thoát nước bằng trọng lực hoặc hỗ trợ bằng bơm kích hoạt khi áp suất đường ống thấp. Các van cách ly nên ngăn nguồn dự phòng bị tiêu thụ âm thầm cho việc bổ sung thông thường.

• Tự động cấp nước trong hoạt động bình thường.
• Thoát nước kích hoạt khi áp suất đường ống thấp.
• Cách ly ngăn tiêu thụ thông thường.
• Không có bước thủ công trong trường hợp lỗi.

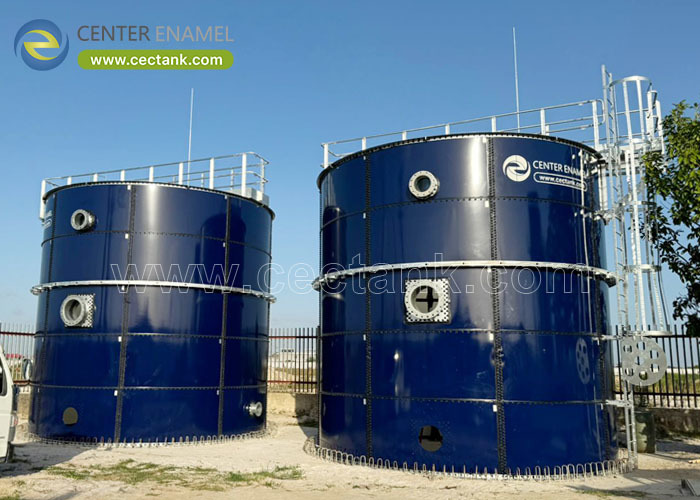

Đặt nguồn dự phòng ở nơi nó phục vụ vòng lặp làm mát với đường dẫn ngắn nhất, được bảo vệ nhất, và xem xét nhân đôi các bể nhỏ thay vì một bể lớn để một lần rò rỉ duy nhất không thể làm cạn kiệt nguồn dự phòng. Các mảng dự phòng cũng giúp bảo trì dễ dàng. Lắp đặt của chúng tôi ở Namibia đã cung cấp sáu bể (6 x 11.230 m3) như một mảng phối hợp, tương tự như chiến lược đa bể dự phòng.

• Đường dẫn ngắn, được bảo vệ đến vòng lặp làm mát.
• Xem xét nhân đôi các bể nhỏ.
• Mảng dự phòng giúp bảo trì dễ dàng.
• Một lần rò rỉ không nên làm cạn kiệt nguồn dự phòng.

Nguồn dự phòng luôn ẩm ướt và phải sạch sẽ. Lớp lót GFS hoặc FBE tạo ra bề mặt trơ, đã được kiểm tra lỗ hổng; thép không gỉ phù hợp với các vòng lặp nhỏ gọn hoặc có độ tinh khiết cao. Bể nên có cảm biến mức và nhiệt độ được kết nối với BMS để nguồn dự phòng được giám sát, không được giả định.

• Lớp lót GFS / FBE trơ, đã kiểm tra lỗ hổng.
• Thép không gỉ cho vòng lặp nhỏ gọn hoặc tinh khiết.
• Mức và nhiệt độ đến BMS.
• Nguồn dự phòng phải được giám sát, không được giả định.

Chúng tôi không có bể chứa khẩn cấp cho trung tâm dữ liệu trong thư viện này. Các bể nước lớn và dự phòng được trích dẫn (Dubai 652 m3, Indonesia 21.088 m3, mảng Namibia) là các công trình cơ sở hạ tầng quan trọng tương tự, không phải dự án trung tâm dữ liệu, và được cung cấp làm bằng chứng về khả năng của chúng tôi trong việc xây dựng các bể chứa dự phòng lớn, được giám sát, có lớp phủ.

• Không có bể dự phòng cho trung tâm dữ liệu trong thư viện.
• Tài liệu tham khảo tương tự, không phải tuyên bố.
• Khả năng bể lớn được giám sát là có thật.
• Chỉ định khoảng thời gian lỗi của bạn để thiết kế.

Thông thường từ 15 đến 60 phút, đủ để khởi động máy làm lạnh dự phòng hoặc chuyển đổi nguồn điện. Khoảng thời gian phù hợp phụ thuộc vào khả năng dự phòng và mục tiêu thời gian phục hồi của bạn.

Không. Bể chứa khẩn cấp được định cỡ cho sự liên tục an toàn khi có lỗi trong một khoảng thời gian ngắn; TES được định cỡ cho nhiều giờ chuyển đổi theo biểu giá hoặc đỉnh tải. Chúng có thể dùng chung một bể nhưng phục vụ các logic khác nhau.

Nhiều bể nhỏ giúp cách ly một lần rò rỉ và dễ bảo trì, với chi phí cao hơn; một bể lớn rẻ hơn mỗi mét khối nhưng một lần rò rỉ là một điểm lỗi đơn lẻ lớn hơn.

GFS hoặc FBE cho khả năng chống ăn mòn và độ sạch trong dịch vụ ướt liên tục; thép không gỉ cho các vòng lặp nhỏ gọn hoặc có độ tinh khiết cao.

Các van cách ly và bộ kích hoạt thoát nước BMS giữ cho nguồn dự phòng được dành riêng; việc bổ sung nước thông thường được lấy từ nguồn cấp nước bổ sung riêng biệt.

Không có trong thư viện dự án của chúng tôi. Chúng tôi trích dẫn các bể nước lớn và bể dự phòng tại các địa điểm quan trọng khác như khả năng tương tự, không phải các công trình trung tâm dữ liệu.

Bể chứa nước lạnh khẩn cấp là nguồn dự phòng an toàn khi có lỗi, được định cỡ để vượt qua một khoảng thời gian lỗi xác định với đường cấp và thoát nước tự động và cách ly chuyên dụng. Thể tích theo lỗi đơn lẻ tồi tệ nhất có thể xảy ra, không phải mức sụt giảm trung bình, và cấu trúc dự phòng bảo vệ chống lại một lần rò rỉ duy nhất. Hãy coi nó như một tài sản phục hồi khác biệt với TES thông thường, và giám sát nó thông qua BMS thay vì giả định nó đầy.
