Hệ thống TES nước lạnh: So sánh lớp, băng và nước lạnh

Hệ thống TES nước lạnh: So sánh phân tầng, băng và nước lạnh

Không phải tất cả TES đều là bể nước lớn. Làm mát trung tâm dữ liệu có thể sử dụng lưu trữ nước lạnh phân tầng, lưu trữ băng hoặc hệ thống nước lạnh có lưu trữ một phần, và sự lựa chọn sẽ thay đổi bể chứa, máy làm lạnh và diện tích. Bài viết này so sánh các loại hệ thống để bạn có thể chọn đúng trước khi xác định kích thước bể.

Hệ thống TES nước lạnh cho trung tâm dữ liệu có ba loại chính: bể nước lạnh phân tầng (lớn, đơn giản, rẻ mỗi kWh), lưu trữ băng (nhỏ gọn, cần nhiệt độ thấp hơn và nâng nhiệt nhiều hơn) và hệ thống nước lạnh lưu trữ một phần (bể nhỏ hơn, nhiều giờ máy làm lạnh hơn). Nước phân tầng thường là lựa chọn mặc định cho trung tâm dữ liệu; băng thắng về diện tích khi không gian khan hiếm và máy làm lạnh có thể xử lý việc nâng nhiệt.

TES nước lạnh phân tầng

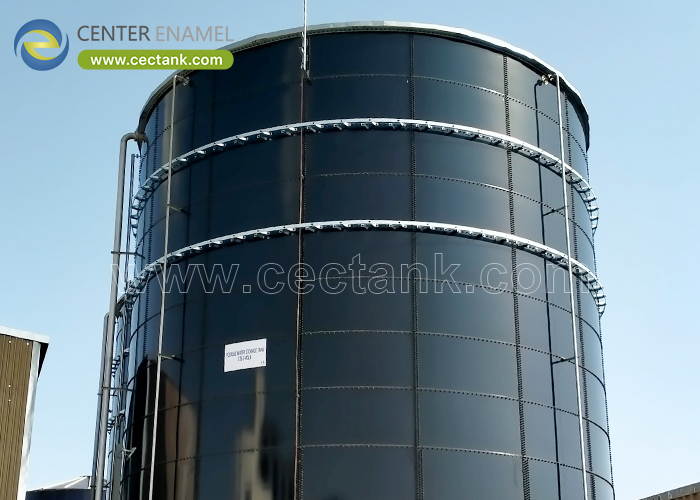

Bể phân tầng lưu trữ nước lạnh theo lớp, lạnh ở dưới, ấm ở trên, được ngăn cách bởi một lớp nhiệt ổn định được duy trì bởi bộ khuếch tán. Nó đơn giản, rẻ mỗi kWh lưu trữ và sử dụng phạm vi nhiệt độ máy làm lạnh hiện có. Bể nước xử lý lạnh Sardinia, Ý (2025, 30.549 m3) là một bể nước tráng lớn mà chúng tôi đã cung cấp, bằng chứng tương tự, không phải dự án trung tâm dữ liệu.

• Các lớp thông qua bộ khuếch tán nhiệt độ.
• Rẻ mỗi kWh lưu trữ.
• Sử dụng phạm vi máy làm lạnh hiện có.
• Mặc định cho trung tâm dữ liệu.

Lưu trữ băng

Lưu trữ băng tạo ra và làm tan băng, lưu trữ nhiều năng lượng làm mát hơn theo thể tích nhưng yêu cầu nước máy làm lạnh khoảng 0 C và nâng nhiệt thêm, điều này làm tốn hiệu quả và công việc của máy nén. Nó phù hợp với các địa điểm mà đất hoặc chiều cao là hạn chế, không phải năng lượng. Bể lưu trữ nước ấm Ý (1.200 m3) mà chúng tôi đã cung cấp là một tài liệu tham khảo lưu trữ nhiệt, không phải băng và không phải dự án trung tâm dữ liệu.

• Mật độ cao theo thể tích.
• Cần ~0 C và nâng nhiệt thêm.
• Làm tốn hiệu quả máy làm lạnh.
• Thắng về diện tích, không phải năng lượng.

So sánh lưu trữ một phần và toàn bộ

Lưu trữ toàn bộ được sạc đầy đủ ngoài giờ cao điểm và chạy máy làm lạnh ít vào ban ngày; lưu trữ một phần giữ cho máy làm lạnh chạy ở mức giảm vào giờ cao điểm, thu nhỏ bể chứa. Lưu trữ một phần thường cân bằng chi phí vốn và vận hành tốt hơn bất kỳ thái cực nào.

• Toàn bộ: máy làm lạnh chỉ ngoài giờ cao điểm.
• Một phần: giảm giờ cao điểm ban ngày.
• Một phần thường cân bằng tốt nhất.
• Kích thước bể theo chiến lược.

Tóm tắt so sánh

Bảng so sánh ba loại theo các yếu tố quan trọng đối với người chỉ định trung tâm dữ liệu.

• So sánh mật độ, chi phí, nâng nhiệt.
• Phân tầng mặc định; băng cho không gian.
• Lưu trữ một phần cân bằng chi phí.

Ranh giới trung thực về tài liệu tham khảo của chúng tôi

Chúng tôi không có hệ thống TES trung tâm dữ liệu nào trong thư viện này. Các bể tráng và lưu trữ nhiệt lớn được trích dẫn (Sardinia, Ý 30.549 m3, nước ấm Ý 1.200 m3) là các sản phẩm công nghiệp tương tự, không phải dự án trung tâm dữ liệu.

• Không có TES trung tâm dữ liệu trong thư viện.
• Tài liệu tham khảo tương tự, không phải tuyên bố.
• Công trình phân tầng lớn là có thật.
• Lựa chọn hệ thống cần thông số kỹ thuật của bạn.

Câu hỏi thường gặp

Loại TES nào tốt nhất cho trung tâm dữ liệu?

Nước lạnh phân tầng thường là lựa chọn mặc định: rẻ mỗi kWh và nằm trong phạm vi máy làm lạnh hiện có. Lưu trữ băng thắng khi hạn chế về diện tích, không phải năng lượng.

Lưu trữ băng có tiết kiệm năng lượng không?

Nói chung là không; nó cần nước máy làm lạnh gần 0 C và nâng nhiệt thêm, làm tốn hiệu quả. Nó tiết kiệm không gian, không phải năng lượng.

Lưu trữ một phần là gì?

Một chiến lược mà máy làm lạnh tiếp tục chạy ở mức giảm giờ cao điểm ban ngày và bể chứa nhỏ hơn lưu trữ toàn bộ; nó thường cân bằng chi phí vốn và vận hành.

Bể phân tầng giữ các lớp như thế nào?

Bộ khuếch tán ở đầu vào ngăn chặn sự trộn lẫn, duy trì lớp nhiệt ổn định giữa các lớp lạnh dưới cùng và ấm trên cùng.

Loại bể có thay đổi máy làm lạnh không?

Có. Lưu trữ băng yêu cầu máy làm lạnh có khả năng nhiệt độ thấp hơn và nâng nhiệt cao hơn; nước phân tầng sử dụng phạm vi nước lạnh thông thường.

Bạn đã xây dựng cái này cho trung tâm dữ liệu chưa?

Không có trong thư viện dự án của chúng tôi. Chúng tôi trích dẫn các bể tráng và lưu trữ nhiệt lớn tại các khách hàng khác như khả năng tương tự, không phải sản phẩm giao cho trung tâm dữ liệu.

Việc lựa chọn hệ thống TES nước lạnh bắt đầu bằng loại: nước phân tầng là lựa chọn mặc định cho trung tâm dữ liệu với chi phí thấp mỗi kWh, lưu trữ băng đánh đổi năng lượng lấy diện tích, và lưu trữ một phần cân bằng chi phí vốn so với chi phí vận hành. Bể chứa, máy làm lạnh và diện tích đều tuân theo quyết định đầu tiên đó, vì vậy hãy chọn hệ thống trước khi xác định kích thước bể. Nước phân tầng thắng về sự đơn giản và chi phí khi có đất; băng là ngoại lệ bị hạn chế không gian và phải trả bằng công việc của máy nén.
