Độ kín của bể biogas thép: Thiết kế GFS kín

Bể khí sinh học bằng thép kín là một bình chứa khí sinh học bằng thủy tinh (GFS) được bắt vít được thiết kế để giữ khí sinh học ở áp suất 5-30 mbar với mức thất thoát hàng ngày dưới 1%, sử dụng bu lông cấp 8,8, lớp tráng men 0,25-0,45 mm và mái kín. Được thiết kế bởi Shijiazhuang Zhengzhong Technology Co., Ltd. (Trung tâm Men), nó đáp ứng AWWA D103-09 và ISO 28765 cho nhiệm vụ kỵ khí trên toàn thế giới.

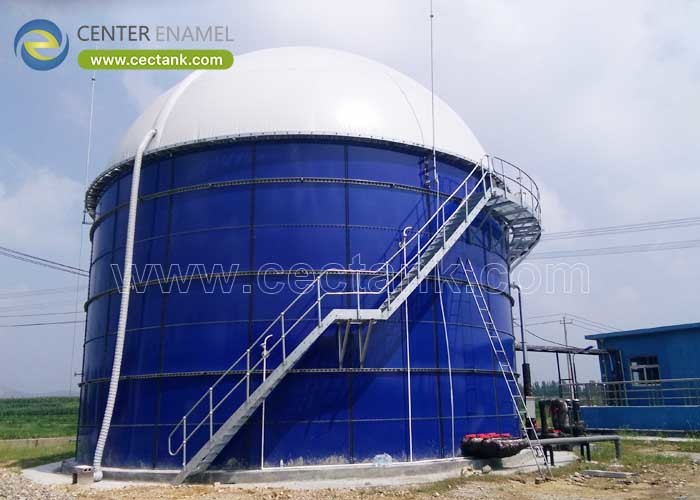

Bể chứa khí sinh học bằng thép kín là gì

Bể biogas bằng thép kín là bể phân hủy Glass-Fused-to-Steel (GFS) có vỏ và mái được thiết kế như một hệ thống kín giữ khí sinh học ở áp suất 5-30 mbar. Lớp men dày 0,25-0,45 mm và được nung chảy ở nhiệt độ 820-930°C nên thép không bao giờ tiếp xúc với bùn ăn mòn hoặc khí metan. Công suất đạt 20-60.000 m3, các mối nối bu lông sử dụng ốc vít cấp 8,8 có gioăng kín khí để ngăn chặn rò rỉ.

• Niêm phong:5-30 mbar kín khí.
• Áo choàng:Men 0,25-0,45 mm.
• Bu lông:Đệm kín cấp 8,8.
• Phạm vi:20-60.000 m3 đơn.

Con dấu kín hoạt động như thế nào

Vòng đệm hoạt động ở ba lớp: lớp men hợp nhất tại nhà máy không có lỗ kim sau thử nghiệm nghỉ lễ 1500 V, các đường nối bắt vít được nén bằng ốc vít cấp 8,8 ở mô-men xoắn xác định và mối nối từ mái đến vỏ được bịt kín bằng EPDM hoặc bộ giữ khí màng đôi. Vì men răng trơ ​​nên lớp vỏ 30-50 năm vẫn giữ được độ kín ngay cả khi độ pH của bùn dao động trong khoảng 6,5 đến 8,5 trong quá trình tiêu hóa.

• Lớp 1:Men được thử nghiệm ở 1500 V.
• Lớp 2:siết bu lông 8,8.
• Lớp 3:màng hoặc mái EPDM.
• Mạng sống:30-50 năm chặt chẽ.

Các loại, thành phần và tính năng chính

Dòng sản phẩm này bao gồm bể phân hủy GFS, bình chứa khí màng đôi lưu trữ khí sinh học ở áp suất 5-30 mbar và mái vòm trắc địa bằng nhôm cho các khu vực nhiệt đới. Các thành phần cốt lõi là lớp vỏ tráng men 0,25-0,45 mm, bộ bu lông cấp 8,8, đường dẫn, vòi phun bùn và cửa thoát khí. Thử nghiệm nghỉ lễ 1500 V trên mỗi bảng là tính năng đảm bảo độ kín lâu dài.

• Máy tiêu hóa:Vỏ GFS + đế.
• Người giữ:màng đôi 5-30 mbar.
• Mái nhà:trắc địa hoặc hình nón.
• Bài kiểm tra:1500 V mỗi bảng.

Ứng dụng của bể biogas kín

Chúng phục vụ quá trình tiêu hóa yếm khí của trang trại đối với phân gia súc, chất thải thực phẩm và bùn thải đô thị thành năng lượng, nơi khí mê-tan phải được thu giữ chứ không được thoát ra ngoài. Bể kín 30-50 năm cũng được sử dụng làm thức ăn nâng cấp khí sinh học và cho các đầm phá có mái che ở vùng khí hậu ấm áp. Lớp men trơ là lý do tại sao cùng một bể chứa có thể chịu được cả giai đoạn khởi động axit và giai đoạn tiêu hóa trưởng thành có tính kiềm.

• Trang trại:phân thành khí sinh học.
• Chất thải thực phẩm:cây AD.
• Thành phố:năng lượng bùn.
• Khí hậu:đầm phá có mái che.

Cân nhắc kỹ thuật

Về mặt kỹ thuật, thép được thổi đạt tiêu chuẩn Sa 2.5, lớp men được nung chảy ở nhiệt độ 820-930°C đến 0,25-0,45 mm DFT và mỗi tấm đều vượt qua bài kiểm tra nghỉ lễ 1500 V trước khi xuất xưởng. Vỏ được tính toán theo AWWA D103-09 và ISO 28765, áp suất khí được thiết kế cho 5-30 mbar và hồ sơ kiểm tra bao gồm mọi mô-men xoắn của bu lông. Tuổi thọ thiết kế kéo dài 30-50 năm với một kế hoạch được ghi lại.

• Vụ nổ:Neo Sa 2.5.
• Cầu chì:820-930°C, 0,25-0,45 mm.
• Bài kiểm tra:Kỳ nghỉ 1500 V.
• Bu lông:Mô-men xoắn cấp 8,8.

Cách chọn bể biogas bằng thép kín

Chọn bằng cách kết hợp áp suất khí (5-30 mbar), thể tích bùn (20-60.000 m3) và độ ăn mòn (pH 6,5-8,5 bình thường, xác nhận dưới 5,5) với thiết bị phân hủy GFS có thử nghiệm 1500 V được ghi lại và bu lông cấp 8,8. Yêu cầu nhà cung cấp tính toán AWWA D103-09 và ISO 28765, hồ sơ kiểm tra kỳ nghỉ và các nhà máy tham khảo. Từ chối mọi lời đề nghị không thể hiển thị giấy chứng nhận độ dày men răng.

• Cuộc thi đấu:áp suất và thể tích.
• Xác nhận:cửa sổ pH.
• Yêu cầu:Bản ghi 1500V.
• Xác minh:Toán học ISO 28765.

Nghiên cứu trường hợp dự án

Một dự án khí sinh học từ Thủy tinh hợp nhất thành thép (GFS) đã được xác minh ở Thụy Điển đã sử dụng một bể phân hủy duy nhất có dung tích 5.504 m3 được xây dựng vào năm 2024 để chuyển chất thải nông nghiệp thành khí mê-tan ở áp suất 5-30 mbar. Lớp phủ men 0,25-0,45 mm đã được thử nghiệm trong kỳ nghỉ ở 1500 V và các đường nối bắt vít cấp 8,8 giữ chặt khí trong suốt mùa đông Bắc Âu, thể hiện tiêu chuẩn về độ kín trên địa điểm kỵ khí thực sự.

• Dự án:Khí sinh học nông nghiệp Thụy Điển
• Vị trí:Thụy Điển, Châu Âu
• Ngành công nghiệp:Năng lượng tái tạo
• Ứng dụng:Tiêu hóa kỵ khí
• Sản phẩm:Bể phân hủy bắt vít GFS
• Dung tích:5.504 m3
• Số lượng:1 bể
• Vật liệu:Thủy tinh hợp nhất với thép
• Tiêu chuẩn:AWWA D103-09 / ISO 28765
• Năm:2024

Giới thiệu về Công ty TNHH Công nghệ Thạch Gia Trang Zhengzhong

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) là nhà sản xuất Trung Quốc được thành lập vào năm 2008 và đã vận chuyển các bồn chứa Thủy tinh hợp nhất với thép (GFS) đến hơn 100 quốc gia và nắm giữ gần 200 bằng sáng chế liên quan đến men. Dây chuyền sản xuất của nó nung chảy men thủy tinh ở nhiệt độ 820-930°C lên các tấm thép có độ dày lên đến 0,45 mm DFT và kiểm tra từng tấm trong kỳ nghỉ ở điện áp 1500 V trước khi xuất khẩu, tạo cơ sở sản xuất cho chương trình gắn bu lông.

• Thành lập:2008 tại Trung Quốc.
• Với tới:Hơn 100 quốc gia.
• Bằng sáng chế:gần 200 men.
• Quá trình:nung chảy 820-930°C.

Ưu điểm và hạn chế

Lớp tráng men tạo ra lớp vỏ gần như trơ, có tuổi thọ 30-50 năm, giữ khí mê-tan ở áp suất 5-30 mbar mà không cần sơn lại. Một hạn chế thực sự là thiết bị phân hủy GFS không phải là lựa chọn phù hợp khi nguyên liệu thô ở dưới độ pH 5,5 trong thời gian dài mà không có bước điều chỉnh; ranh giới này phải được xác nhận trong quá trình thiết kế chứ không phải sau khi lắp dựng, nếu không việc bảo hành lớp phủ sẽ gặp rủi ro.

• Lợi thế:trơ, 30-50 năm.
• Lợi thế:không sơn lại.
• Hạn chế:tránh pH<5,5 như hiện trạng.
• Ranh giới:xác nhận trong thiết kế.

So Sánh Với Các Bể Biogas Khác

Chống lại thép và bê tông phủ hàn, bể khí sinh học Glass-Fuse-to-Steel (GFS) giành chiến thắng về chất lượng tráng men do nhà máy kiểm soát và độ kín 30-50 năm, trong khi bể hàn cần lớp phủ ngoài hiện trường và bê tông cần bảo dưỡng lâu dài. Bảng dưới đây đối chiếu bốn nội dung chung về các điểm quyết định độ rò rỉ khí sinh học và tuổi thọ.

• GFS:men nhà máy, chặt chẽ.
• hàn:áo khoác áp dụng tại hiện trường.
• Bê tông:chậm, xốp.
• FBE:lựa chọn axit tốt.

Phần kết luận

Bể khí sinh học bằng thép kín khít được xác định bằng lớp vỏ Thủy tinh hợp nhất với thép (GFS) kín, bu lông cấp 8,8 và lớp tráng men 1500 V đã được thử nghiệm trong kỳ nghỉ có khả năng giữ khí mê-tan ở mức 5-30 mbar trong 30-50 năm. Chỉ định các phép tính AWWA D103-09 và ISO 28765 cũng như chứng chỉ tráng men, và nồi phân hủy sẽ hoạt động vào mùa đông đầu tiên, không phải mùa đông thứ năm.

• Niêm phong:men + mô-men xoắn.
• Bằng chứng:Bản ghi 1500V.
• Mạng sống:30-50 năm.

Câu hỏi thường gặp (FAQ)

Điều gì làm cho bể biogas thép kín khí?

Đệm kín khí bao gồm ba lớp: lớp tráng men 0,25-0,45 mm không có lỗ kim được kiểm tra ở 1500 V, các đường nối bắt vít cấp 8,8 được nén đến mô-men xoắn định sẵn và một mái che kín hoặc giá đỡ màng đôi. Chúng cùng nhau giữ khí sinh học ở mức 5-30 mbar với mức thất thoát hàng ngày tối thiểu trong vòng đời 30-50 năm.

Bể biogas chịu được áp suất bao nhiêu?

Hầu hết các máy phân hủy thủy tinh hợp nhất với thép (GFS) và giá đỡ màng của chúng đều được thiết kế cho áp suất khí sinh học 5-30 mbar. Vỏ và mái được tính toán theo AWWA D103-09 và ISO 28765 cho hoạt động chịu áp suất thấp, ăn mòn cao thay vì bảo quản ở áp suất cao.

Làm thế nào để xác minh độ kín của bể trước khi vận chuyển?

Mỗi tấm tráng men đều được kiểm tra trong kỳ nghỉ ở điện áp 1500 V để tìm lỗ kim và mômen xoắn của bu lông được ghi lại khi lắp dựng. Nhà cung cấp phải cung cấp nhật ký kiểm tra kỳ nghỉ, chứng chỉ độ dày men (0,25-0,45 mm) và phép tính ISO 28765 làm bằng chứng về bể kín.

Máy phân hủy GFS có thể xử lý nguyên liệu có tính axit không?

Bể phân hủy GFS chịu được cửa sổ pH phân hủy bình thường là 6,5-8,5. Nếu nguyên liệu duy trì ở mức pH dưới 5,5 trong thời gian dài thì phải bổ sung chất hiệu chỉnh hoặc lớp lót chuyên dụng; ranh giới này được xác nhận trong quá trình thiết kế quy trình chứ không phải sau khi lắp đặt bể chứa.

Tiêu chuẩn nào áp dụng cho bể biogas bắt vít?

Các tiêu chuẩn chung là AWWA D103-09 cho bồn thép bắt vít và ISO 28765 cho thiết kế tráng men, ISO 9001 cho chất lượng và ISO 45001 cho an toàn. Các nhiệm vụ liền kề có thể uống được cũng có thể tham khảo NSF/ANSI 61.

Báo giá bể biogas cần những thông tin gì?

Cung cấp lượng thức ăn hàng ngày, độ pH và nhiệt độ bùn (điển hình là nhiệt độ trung bình 35-38°C), yêu cầu về áp suất khí (5-30 mbar), tải trọng gió và tuyết tại khu vực, và tổng thể tích (20-60.000 m3). Điều đó cho phép nhà cung cấp xác định kích thước chính xác của vỏ GFS và giá đỡ màng.

CTA được đề xuất:Gửi khối lượng cấp khí sinh học, cửa sổ pH và hồ sơ khí 5-30 mbar của bạn cho nhóm kỹ thuật của Center Enamel để nhận báo giá về hệ thống phân hủy Thủy tinh hợp nhất với thép kín.
