Bể chứa panel Hướng dẫn hoàn chỉnh về bể panel lắp ghép bằng bu lông

Các nhà máy khí sinh học trên khắp thế giới đều có một bí mật trong xây dựng: các bể lớn nhất của họ không được hàn tại chỗ, mà được lắp ráp từ các tấm thép sản xuất tại nhà máy. Các bể lắp ghép từ các tấm này - hay còn gọi là bể lắp bu lông - tạo thành các bể phân hủy để phân hủy chất thải hữu cơ và các bể chứa để lưu trữ khí sinh học và bã thải. Phương pháp này tồn tại vì kinh tế khí sinh học yêu cầu xây dựng nhanh chóng: mỗi tháng thi công dân dụng là một tháng doanh thu năng lượng bị mất.

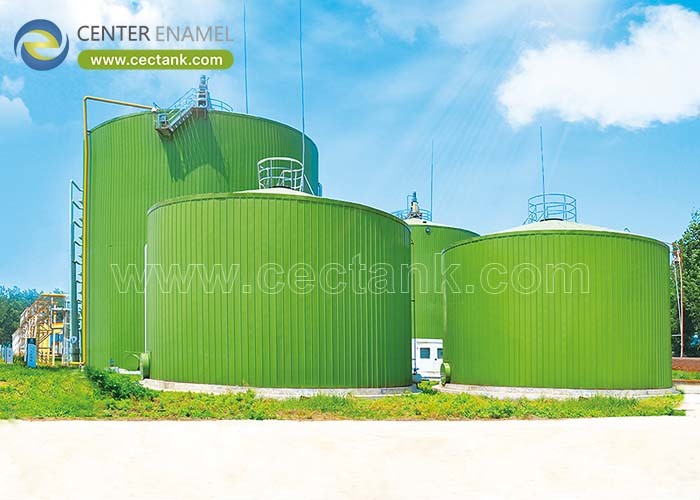

Bể chứa khí sinh học lắp ghép từ các tấm của Công ty TNHH Công nghệ Trịnh Trọng Thạch Gia Trang (Center Enamel) được chế tạo từ các tấm thép phủ thủy tinh - các tấm thép được phủ thủy tinh nung ở nhiệt độ 820-930 độ C, sau đó được lắp bu lông tại chỗ với các gioăng kín khí. Kết quả là một bể chống ăn mòn, kín khí được dựng lên trong vài tuần thay vì vài tháng. Center Enamel, nhà sản xuất GFS đầu tiên của Trung Quốc với gần 200 bằng sáng chế về men, đã cung cấp bể khí sinh học cho hơn 100 quốc gia kể từ năm 2008.

Bể chứa khí sinh học lắp ghép là một bể được lắp ráp từ các tấm thép phủ thủy tinh sản xuất tại nhà máy, được nối với nhau bằng bu lông cường độ cao và gioăng kín khí - được sử dụng làm bể phân hủy hoặc bể chứa khí sinh học/bã thải.

• Các tấm sản xuất tại nhà máy: các tấm thép được cắt, cán, đục lỗ, phủ thủy tinh và kiểm tra tia lửa điện tại nhà máy - chuyển việc kiểm soát chất lượng ra khỏi công trường xây dựng.
• Lắp ráp bằng bu lông: bu lông cấp 8.8 và các mối nối có gioăng tạo thành một vỏ kín nước và kín khí, không cần hàn tại công trường.
• Hai vai trò trong một gia đình: cùng một công nghệ tấm thép tạo ra các bể phân hủy kỵ khí (trộn, gia nhiệt) và các bể chứa khí sinh học hoặc bã thải (kín, tĩnh).
• Phạm vi dung tích: từ bể phân hủy quy mô trang trại 200 m3 đến hệ thống đô thị và công nghiệp 20.000 m3.

Bể lắp ghép vượt trội ở bốn yếu tố quyết định tính khả thi của dự án khí sinh học: khả năng chống ăn mòn, độ kín khí, tốc độ và chi phí.

• Nội thất chống ăn mòn: bề mặt thủy tinh nóng chảy chống lại axit bùn, amoniac và H2S - các hóa chất phá hủy thép không phủ và làm nứt bê tông.
• Độ kín khí: gioăng được thiết kế và nắp đậy bằng bu lông giữ khí metan bên trong hệ thống và không khí bên ngoài, bảo vệ cả năng suất và an toàn.
• Lắp dựng nhanh chóng trong vài tuần: các tấm được lắp bu lông với đội ngũ nhỏ và dụng cụ cầm tay - không hàn, không cần thời gian ninh kết bê tông lâu, không phụ thuộc thời tiết để sơn phủ tại công trường.
• Có thể mở rộng và di dời: các nhà máy có thể thêm các vòng hoặc bể khi lượng nguyên liệu đầu vào tăng lên, và bể lắp bu lông có thể được tháo dỡ và di chuyển - điều không thể đối với bê tông.

Chọn cấu hình theo chức năng: bể phân hủy gia nhiệt và trộn cho sinh học, bể tĩnh kín để chứa khí sinh học và bã thải.

• Bể phân hủy kỵ khí: gia nhiệt (35-38 độ C trung nhiệt hoặc 50-55 độ C cao nhiệt), trộn bằng máy khuấy, và có mái che kín khí.
• Lưu trữ khí sinh học: bể áp suất thấp kín khí hoặc nắp đậy để điều hòa sản xuất khí với nhu cầu sử dụng.
• Lưu trữ bã thải: bể kín chứa phần chất lỏng còn lại cho đến khi ứng dụng trên đất, có nắp đậy để kiểm soát mùi và khí thải.
• Bể cấp liệu và bể đệm: bể tiền lưu trữ và trộn nguyên liệu đầu vào, có kích thước phù hợp để làm mịn lịch trình cấp liệu.

Mọi bể khí sinh học lắp ghép của Center Enamel đều được xác minh FEA theo AWWA D103-09, sản xuất theo ISO 9001/45001, kiểm tra tia lửa điện cao áp 100%, và được chứng nhận theo ISO 28765 - với các dự án khí sinh học tham khảo ở hơn 100 quốc gia.

Các nhà máy khí sinh học được xây dựng bởi các nhà tài trợ dự án theo tiến độ. Bể lắp ghép rút ngắn tiến độ đó mà không ảnh hưởng đến hai yếu tố mà sinh học cần: một bể chống ăn mòn và một lớp đệm kín khí.

Bể chứa khí sinh học lắp ghép là một bể được lắp ráp từ các tấm thép phủ thủy tinh sản xuất tại nhà máy, được nối với nhau bằng bu lông và gioăng. Nó đóng vai trò là bể phân hủy kỵ khí hoặc bể chứa kín cho khí sinh học và bã thải, với dung tích từ khoảng 200 m3 đến 20.000 m3.

Cấu trúc lắp ghép chuyển việc phủ và kiểm soát chất lượng vào nhà máy, lắp dựng trong vài tuần với đội ngũ nhỏ, tránh hàn và sơn tại công trường, và có thể mở rộng hoặc di dời. Bể phân hủy hàn và bê tông mất nhiều tháng và phụ thuộc vào nhân công tại chỗ.

Lưu trữ khí sinh học áp suất thấp được hỗ trợ bởi nắp đậy bằng bu lông kín khí và gioăng được thiết kế; dòng bể này chủ yếu được sử dụng cho bể phân hủy và lưu trữ khí/bã thải áp suất thấp, với thiết bị chịu áp suất được định cỡ theo thiết kế hệ thống.

Có - dung tích, tỷ lệ đường kính trên chiều cao, hệ thống gia nhiệt và trộn cho nhiệm vụ bể phân hủy, loại nắp đậy kín khí, cách nhiệt và các phụ kiện như cửa thăm, sàn, và thiết bị đo mức được thiết kế theo nguyên liệu đầu vào và địa điểm.
