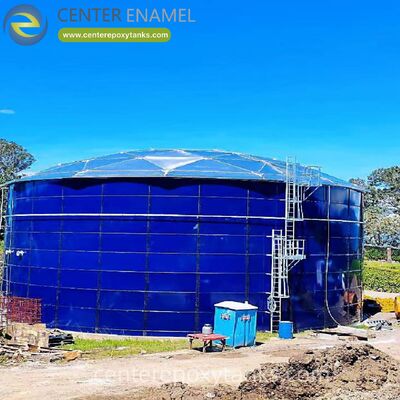

Khu vòm địa chất nhôm chống ăn mòn cao với cấu trúc tự nâng để lắp đặt trường nhanh

Trong công nghiệp hiện đại và ngăn chặn số lượng lớn thành phố, việc bảo vệ tài sản đòi hỏi các giải pháp kỹ thuật giúp loại bỏ việc bảo trì dài hạn đồng thời mang lại sự cách ly hoàn toàn với môi trường. Khi các mái bê tông và thép có cột đỡ truyền thống xuống cấp dưới sự ăn mòn bên trong của khí quyển, thị trường toàn cầu đã chuyển hướng rõ ràng theo hướng nhịp độ rõ ràng.Mái vòm trắc địa nhôm.

Hoạt động như các giàn hình học tự hỗ trợ, các lớp vỏ tiên tiến này tận dụng khoa học vật liệu và vật lý kết cấu để mang lại tuổi thọ sử dụng hơn 50 năm, giảm cơ bản tổng chi phí sở hữu (TCO) cho các tài sản cơ sở hạ tầng quan trọng.

Tỷ lệ cường độ trên trọng lượng đặc biệt của mái vòm trắc địa bằng nhôm có nguồn gốc từ mạng lưới khung không gian hình tam giác của nó. Bằng cách xấp xỉ một hình cầu thông qua các mặt hình học liên kết với nhau, mái vòm phân giải ứng suất uốn bên ngoài thành lực nén và lực kéo dọc trục dọc theo các bộ phận kết cấu của nó.

• Phân phối tải rõ ràng:Bởi vì mái vòm hoàn toàn tự chống đỡ từ ngoại vi của nó nên nó loại bỏ sự cần thiết của các cột, xà nhà hoặc giàn hỗ trợ thẳng đứng bên trong. Điều này tối đa hóa dung tích bể bên trong và ngăn ngừa các vị trí ăn mòn bên trong nơi các cột đỡ thường xuyên qua bề mặt chất lỏng.
• Công thức bán kính tăng:Để duy trì sự phân bổ tối ưu tải trọng môi trường, tuyết tích tụ dày đặc và áp lực gió cực lớn, các kỹ sư đã tính toán chính xác bán kính hình cầu (R) của mái vòm. Để có sự cân bằng được tối ưu hóa về mặt cấu trúc giữa xử lý tải tối đa và tiết kiệm vật liệu, tỷ lệ tăng trên đường kính (h/D) của vòm thường được thiết kế giữa1:5 và 1:6.

Môi trường ngăn chặn công nghiệp phải chịu môi trường lưu trữ có hơi hóa chất mạnh, độ ẩm cao và thời tiết khắc nghiệt. Đáp ứng nhu cầu này đòi hỏi phải kết hợp các loại hợp kim nhôm chuyên dụng:

Khung chịu lực (các thanh chống kết cấu và các nút đa hướng) được chế tạo từNhôm 6061-T6. Hợp kim có cấu trúc cao cấp này mang lại độ bền kéo cao, độ đàn hồi cứng và đặc tính không phát ra tia lửa vốn có, khiến nó trở nên cần thiết trong môi trường hợp chất hữu cơ dễ nổ hoặc dễ bay hơi (VOC).

Các tấm đóng hình tam giác bao bọc khung không gian được tạo hình dạng cuộn từ hợp kim nhôm dòng 3000 hoặc 5000 dùng cho hàng hải. Các hợp kim này có tính năng miễn dịch tự nhiên đối với quá trình oxy hóa trong khí quyển và các khí sinh học tích cực, chẳng hạn như hydro sunfua (H2S) được tạo ra trong quá trình phân hủy kỵ khí hoặc xử lý nước thải đô thị.

Để đánh giá vốn dài hạn và lợi thế hoạt động của một thiết kế có nhịp độ rõ ràng, ma trận hiệu suất sau đây so sánh mái vòm trắc địa bằng nhôm với các phương pháp lợp mái truyền thống:

Để đảm bảo giới hạn an toàn về kết cấu trong điều kiện khí hậu khắc nghiệt trong khu vực, các thiết kế mái vòm trắc địa bằng nhôm cao cấp tuân thủ một số quy tắc quốc tế:

• API 650 Phụ lục G:Mã quy định bắt buộc đối với mái vòm bằng nhôm được hỗ trợ về mặt cấu trúc trong kho chứa dầu khí và hậu cần hóa dầu.
• AWWA D108:Tiêu chuẩn cơ bản của Hiệp hội Công trình Nước Hoa Kỳ dành cho mái vòm nhôm có nhịp trong suốt được triển khai trong mạng lưới nước và nước thải đô thị.
• Sổ tay thiết kế nhôm (ADM):Chỉ định dung sai lựa chọn vật liệu, giới hạn ứng suất cho phép và hệ số an toàn mất ổn định cấu trúc.
• FEA bậc hai, phi tuyến tính:Các thông số kỹ thuật hiện đại bắt buộc phải thực hiện Phân tích phần tử hữu hạn phi tuyến tính (FEA) bậc hai để mô phỏng các đường biến dạng cấu trúc dưới tác động của tuyết trôi không đối xứng, lực địa chấn và tải trọng gió vượt quá120 dặm/giờ (190 km/giờ).

Do nhôm giãn nở và co lại với tốc độ xấp xỉ gấp đôi so với thép carbon nên việc quản lý kết nối cơ học ở vành thùng là tiêu chí thiết kế cốt lõi.

• Giao diện vòng căng thẳng:Lực đẩy ngang hướng tâm ra ngoài do độ cong của mái vòm tạo ra được hấp thụ hoàn toàn bởi vòng căng nhôm ngoại vi tích hợp. Điều này ngăn chặn bất kỳ lực cắt ngang nào được truyền vào góc lề trên của vỏ bể.
• Tấm đệm trượt PTFE:Vòng căng được gắn trênmiếng đệm ổ trượt PTFE (Teflon) ma sát thấp, cho phép khung không gian mái vòm "thở" tỏa nhiệt dưới sự thay đổi nhiệt độ khắc nghiệt mà không gây căng thẳng cho cấu trúc bể chứa bên dưới.
• Niêm phong bảng kẹp:Để ngăn nước mưa xâm nhập và thoát khí nguy hiểm, các tấm nhôm được cố định cơ học trong các kênh thanh ván lồng vào nhau. Các rãnh này được gắn với các miếng đệm silicon hoặc EPDM có độ nén cao, ổn định tia cực tím để duy trì tính toàn vẹn của vòng đệm đàn hồi trong phạm vi nhiệt rộng (-30°F đến +120°F).

Mái vòm trắc địa bằng nhôm có kiến ​​trúc mô-đun, gắn chặt với nhau nhằm tối ưu hóa sự an toàn tại hiện trường và đẩy nhanh tiến độ dự án. Do các bộ phận được gia công trước và đánh dấu từng chi tiết thông qua dây chuyền chế tạo CNC tập trung nên chúng có thể được đưa vào từng bộ phận thông qua đường dẫn bồn chứa tiêu chuẩn.

• Cương cứng không cần nóng:Khung không gian được lắp ráp bằng bu lông khóa bằng thép không gỉ loại 316 có độ bền cao. Điều này giúp loại bỏ hoàn toàn việc hàn tại chỗ ("Công việc nóng"), giảm đáng kể rủi ro hỏa hoạn và đơn giản hóa việc cấp phép an toàn trong môi trường công nghiệp đang hoạt động.
• Trang bị thêm trong dịch vụ:Do thiết kế gọn nhẹ và lắp ráp theo mô-đun, mái vòm là lựa chọn hàng đầu để trang bị thêm mái nhà đã cũ hoặc bị dột trên các tài sản hiện có. Bằng cách sử dụng kỹ thuật nâng trung tâm hoặc xây dựng theo chu vi, mái vòm mới thường có thể được lắp đặt an toàn trong khi bể chứa bên dưới vẫn hoạt động bình thường, loại bỏ thời gian ngừng hoạt động tốn kém của cơ sở.

Mái vòm nhôm có thể lắp đặt trên vỏ bể không phải bằng nhôm được không?

Đúng. Vòm nhôm được lắp đặt thường xuyên trên thép carbon, thép hợp nhất thủy tinh (GFS), bê tông và vỏ thép không gỉ. Để loại bỏ nguy cơ ăn mòn điện giữa nhôm và vỏ thép cacbon, các nhà thiết kế đã triển khai các chất cách điện đàn hồi không dẫn điện, vòng đệm cao su tổng hợp và ống bọc polyme ở tất cả các bề mặt buộc chặt.

Tại sao mái vòm nhôm được coi là vượt trội về khả năng chống cháy?

Nhôm thể hiện khả năng phản xạ nhiệt đặc biệt, nảy đi85% đến 95%của nhiệt bức xạ bên ngoài. Hơn nữa, độ dẫn nhiệt của nó lớn hơn thép gấp ba lần, cho phép nó tản nhiệt cục bộ nhanh chóng trên toàn bộ khung không gian thay vì tập trung tải nhiệt và gây ra hiện tượng vênh cục bộ.
