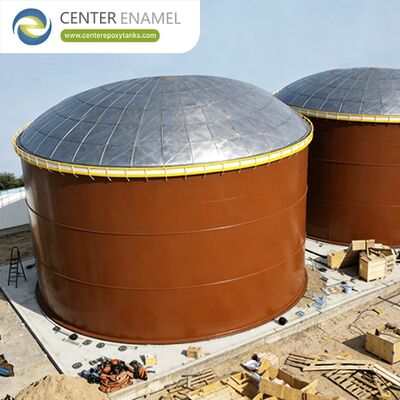

Bể mái vòm trắc địa có kết cấu tự đỡ, khả năng chống ăn mòn cao và lắp đặt hiện trường nhanh chóng

Trong cơ sở hạ tầng lưu trữ số lượng lớn chất lỏng và khô hiện đại, việc lựa chọn nắp bể chứa tối ưu sẽ trực tiếp xác định tuổi thọ cấu trúc, chi phí vòng đời và tác động môi trường của tài sản. Mái nhà hình nón bằng thép carbon hoặc phẳng có cột đỡ truyền thống gây ra trách nhiệm dân sự đáng kể do ăn mòn hơi bên trong, trọng lượng chết của kết cấu nặng và chi phí bảo trì cao.

Để giải quyết những thách thức kỹ thuật dai dẳng này,bể mái vòm trắc địađã trở thành tiêu chuẩn toàn cầu cao cấp cho các tiện ích đô thị, trang trại đầu cuối hóa dầu và hậu cần vật liệu số lượng lớn. Bằng cách sử dụng thiết kế khung không gian bằng nhôm nhẹ, tự hỗ trợ, những chiếc xe tăng này loại bỏ hoàn toàn nhu cầu về các trụ đỡ thẳng đứng bên trong đồng thời mang lại độ bền kết cấu đặc biệt và khả năng chống ăn mòn hoàn toàn.

Bể mái vòm trắc địa là một hệ thống lưu trữ công nghiệp tiên tiến kết hợp vỏ bể hình trụ thẳng đứng với nắp hình cầu tự hỗ trợ bao gồm một mạng lưới hình tam giác gồm các thanh chống ép đùn bằng hợp kim nhôm cường độ cao được bao bọc bởi các tấm nhôm được lắp chính xác.

Khái niệm kỹ thuật cơ bản dựa trêntam giác không gian- một cấu hình hình học phân chia tải trọng tĩnh, tải trọng sống và tải trọng môi trường bên ngoài thành một mạng lưới đa hướng của các vectơ lực căng và nén trên lớp vỏ. Bởi vì sự phân bố hình học của khung không gian phân bổ ứng suất đồng đều trên toàn bộ chu vi của tường bể, nên nó vẫn hoàn toàn tự chịu lực trên các nhịp lớn (thường có đường kính vượt quá 30 đến 100 mét) mà không yêu cầu bất kỳ cột đỡ bên trong nào.

Bể mái vòm trắc địa vượt trội trong môi trường khắc nghiệt vì hình dạng hình cầu khí động học của chúng vốn đã làm giảm hệ số cản gió so với hình học phẳng hoặc hình nón.

Để xác định độ ổn định của cấu trúc trong điều kiện khí hậu khắc nghiệt, các kỹ sư dân dụng tính toán áp suất vận tốc gió thiết kế tác động lên vỏ mái vòm. Tính toán khoa học chính thức này đảm bảo tính toàn vẹn của cấu trúc trong các hiện tượng thời tiết khắc nghiệt, được xây dựng thông qua ma trận biến đổi kỹ thuật kết cấu toàn diện.

Các lực hướng xuống và lực ngang được truyền trực tiếp đến vòng căng chu vi chịu tải nặng được bố trí dọc theo mép trên của vỏ bể, chuyển ứng suất cục bộ thành tải trọng thẳng đứng đồng đều.

Khoảng trống phía trên bể công nghiệp đại diện cho môi trường hóa chất có tính ăn mòn cao. Trong xử lý nước thải đô thị, lưu trữ dầu mỏ và sản xuất năng lượng sinh học, việc giải phóng liên tục độ ẩm, hydro sunfua, metan và carbon dioxide làm suy giảm nhanh chóng lớp vỏ thép carbon truyền thống.

Vòm trắc địa bằng nhôm sử dụng phương pháp luyện kim tiên tiến để chống lại sự suy thoái khí quyển và hóa học thông qua các cặp hợp kim chuyên dụng:

• Thanh chống khung kết cấu:Được ép đùn từ cường độ cao6061-T6hoặc6005A-T6hợp kim nhôm, mang lại độ bền kéo tuyệt vời và độ cứng kết cấu tối đa dưới tải trọng động.
• Tấm đóng cửa:Được chế tạo từ cấp hàng hải3003-H14hoặc5052-H32tấm hợp kim nhôm. Khi tiếp xúc với khí quyển, những tấm này tự nhiên tạo thành một lớp màng oxit bảo vệ bề mặt dày đặc. Nếu bị trầy xước về mặt vật lý, lớp này ngay lập tức tự thụ động, vẫn trơ hoàn toàn với axit sinh học và loại bỏ nhu cầu phun cát hoặc sơn bảo vệ.
• Chốt và đầu nối:Chốt tiếp xúc với thời tiết bên ngoài được chỉ định làThép không gỉ dòng 300hoặc hợp kim nhôm có độ bền kéo cao. Các ốc vít bằng thép không gỉ loại 316 được triển khai bắt buộc ở bất cứ nơi nào nhôm tiếp xúc với các thành phần thép cacbon để loại bỏ sự ăn mòn điện.

Dấu chân mô-đun, nhẹ và không bị ăn mòn của mái vòm trắc địa cho phép nó giao tiếp liền mạch với nhiều cấu hình vỏ bể trên các lĩnh vực công nghiệp khác nhau:

Trong mạng lưới xử lý nước thải công nghiệp và năng lượng sinh học, các mái vòm được triển khai để bịt kín các bể cân bằng, bể lắng và bể phân hủy kỵ khí. Các nhà sản xuất hàng đầu thế giới—chẳng hạn nhưCông ty TNHH Công nghệ Thạch Gia Trang Zhengzhong (Trung tâm Men)—thường xuyên ghép trực tiếp mái vòm trắc địa bằng nhôm với hiệu suất caoThủy tinh hợp nhất với thép (GFS)VàEpoxy ngoại quan kết hợp (FBE)thùng thép bắt vít. Sự tích hợp này tạo ra một giải pháp ngăn chặn mạnh mẽ trong đó toàn bộ hệ thống vẫn trơ trước các cuộc tấn công hóa học ăn mòn trên phổ pH rộng (pH 1,0 đến 14,0).

Khi được trang bị thêm vào các Bể mái nổi bên ngoài (EFRT) có mui mở, các mái vòm bằng nhôm sẽ che chắn sàn nổi bên trong khỏi sự tích tụ nước mưa, tải tuyết và suy giảm tia cực tím. Điều này giúp loại bỏ hoàn toàn nguy cơ boong nổi bị nghiêng hoặc chìm khi có bão lớn. Hơn nữa, bằng cách biến không gian mở phía trên boong thành vùng khí ứ đọng, cấu hình gió khí động học trên mái vòm ngăn ngừa thất thoát hơi do gió cắt, giảm tổng lượng phát thải hợp chất hữu cơ dễ bay hơi (VOC) trong bể tới 90%.

Để đáp ứng các đánh giá nghiêm ngặt về kỹ thuật dân dụng, vượt qua các cuộc kiểm tra chất lượng không khí môi trường và sàng lọc đấu thầu mua sắm quốc tế rõ ràng, bể mái vòm trắc địa cao cấp được tính toán và chế tạo theo đúng tiêu chuẩn toàn cầu:

1. Tiêu chuẩn API 650 Phụ lục G:Tiêu chuẩn toàn cầu dứt khoát quản lý việc tính toán kết cấu, chế tạo, độ dày tấm và dung sai lắp dựng của mái vòm bằng nhôm được hỗ trợ về mặt cấu trúc được tích hợp vào tài sản lưu trữ xăng dầu.
2. AWWA D103-19 / AWWA D108:Các tiêu chuẩn chuẩn cho hệ thống lưu trữ chất lỏng bằng thép cacbon được phủ bằng bu lông tại nhà máy, xác nhận các tổ hợp tải trọng kết cấu, chỉ số an toàn nước uống và bố trí nắp đậy nước thải công nghiệp.
3. Sổ tay thiết kế nhôm (ADM):Ra lệnh phân tích hình học phi tuyến tính bậc hai để xác minh các giới hạn ứng suất của cấu kiện dưới tải trọng khí hậu không đối xứng.
4. Tiêu chuẩn NSF/ANSI 61/WRAS:Chứng nhận rằng tất cả các lớp phủ thành phần cấu trúc và miếng đệm kín (thường là EPDM hoặc silicone ổn định tia cực tím cao cấp) sẽ không truyền chất gây ô nhiễm độc hại vào mạng lưới nước uống được.

Bởi vì mái vòm bằng nhôm có trọng lượng chết kết cấu đặc biệt thấp nên thời gian lắp dựng tại hiện trường có thể giảm tới 50% đến 60% so với mái che bằng thép hàn truyền thống. Các nhà quản lý dự án sử dụng hai kỹ thuật lắp ráp hiện trường chính để giảm Chi phí vốn tại địa điểm (CAPEX):

Toàn bộ khung không gian trắc địa và mạng lưới bảng điều khiển được lắp ráp, tấm và bịt kín an toàn trên mặt đất—liền kề với bể chứa hoặc trực tiếp trên bồn sàn bể. Sau khi hoàn thành, cần cẩu sử dụng mạng lưới thanh phân phối đa điểm để nâng cấu trúc mái vòm nguyên khối lên các neo mép mái chu vi. Phương pháp này giảm thiểu trách nhiệm về an toàn bằng cách duy trì phần lớn thời gian lao động trên mặt đất.

Lý tưởng cho các bố trí cánh đồng nâu hạn chế hoặc các trang trại chứa nhà máy lọc dầu đang hoạt động, nơi việc tiếp cận cần cẩu hạng nặng bị chặn. Vòng đỉnh trung tâm của mái vòm được lắp ráp đầu tiên ở mặt đất bên trong vỏ bể. Tời cơ khí tự động hoặc cần thủy lực gắn vào dầm gió phía trên sẽ nâng cụm lắp ráp lên dần dần. Các đội đứng an toàn trên mặt đất để gắn từng vòng ngoài của thanh chống và tấm tiếp theo cho đến khi cấu trúc nguyên khối hoàn chỉnh và được bắt vít vào góc chịu lực của vành trên cùng, loại bỏ nhu cầu sử dụng giàn giáo độ cao đắt tiền.
