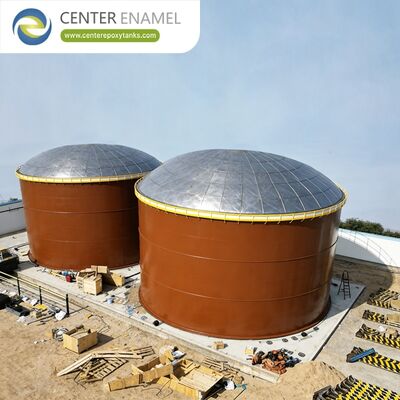

Lớp mái vòm địa chất nhôm chống ăn mòn cao với cài đặt trường nhanh và thiết kế trải dài rõ ràng

Các loại
Lớp mái vòm địa chất nhôm chống ăn mòn cao với cài đặt trường nhanh và thiết kế trải dài rõ ràng

Lớp mái vòm địa chất nhôm chống ăn mòn cao với cài đặt trường nhanh và thiết kế trải dài rõ ràng

Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Center Enamel
Chứng nhận: ISO 9001
Số mô hình: Mái vòm nhôm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: 100-50000
chi tiết đóng gói: 2000
Thời gian giao hàng: 8 tuần
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 6000

Thông tin chi tiết

Mô tả sản phẩm

Lắp đặt mái vòm trắc địa bằng nhôm: Kỹ thuật hiện trường tiên tiến, Trình tự lắp ráp và Phương pháp nâng (2026)
Trong cơ sở hạ tầng tiện ích môi trường và lưu trữ chất lỏng số lượng lớn công nghiệp quy mô lớn, lớp phủ cơ học được chọn sẽ xác định cả khả năng bảo vệ tài sản lâu dài và tuổi thọ của cấu trúc. Trong khi mái hình nón hoặc mái kèo bằng thép carbon truyền thống đặt ra các trách nhiệm dân sự đáng kể—bao gồm tải trọng chết kết cấu nặng và các giai đoạn hàn ở độ cao lớn—mái vòm trắc địa nhômcung cấp một giải pháp tiên tiến, tự hỗ trợ.
Bởi vì các hệ thống này có tỷ lệ cường độ trên trọng lượng đặc biệt và hình dạng nhịp rõ ràng hình tam giác đầy đủ nên chúng có thể được triển khai trên đường kính vượt quá 100 mét mà không cần trụ đỡ bên trong. Tuy nhiên, tính toàn vẹn cuối cùng của cấu trúc, độ kín hơi và khả năng phục hồi tải trọng gió của mái vòm phụ thuộc hoàn toàn vào việc thực hiện trong giai đoạn lắp đặt tại hiện trường.
Giai đoạn 1: Lập kế hoạch trước khi làm việc, hậu cần và kiểm soát chất lượng hiện trường
Trước khi bắt đầu bất kỳ quá trình lắp ráp hiện trường nào, đội lắp đặt phải tiến hành kiểm tra đảm bảo chất lượng nghiêm ngặt để đảm bảo độ chính xác của linh kiện thô phù hợp với dung sai của nhà máy:
  • Xác minh đóng gói phẳng:Các bộ phận của mái vòm trắc địa bằng nhôm được vận chuyển đóng gói phẳng trong các thùng chứa tiêu chuẩn. Các thanh chống kết cấu, tấm kết nối trục được dán tem chính xác, tấm đóng hình tam giác và thanh ván phải được kiểm kê theo danh sách đóng gói chính và được bảo vệ bằng khối gỗ để tránh trầy xước trong khí quyển hoặc biến dạng cạnh.
  • Khảo sát hình học:Các kỹ sư hiện trường phải xác minh rằng vỏ bể bên dưới hoặc vành dầm gió bê tông có đồng tâm hoàn hảo và nằm trong dung sai độ tròn được quy định bởi các quy chuẩn thiết kế nhưAPI 650hoặcAWWA D103.
  • Định vị góc Eave:Bước vật lý quan trọng đầu tiên là xác định vị trí và cố định góc mép mái (hoặc giá đỡ vòng căng) dọc theo vành trên. Hệ thống này hấp thụ lực đẩy ngang được tạo ra bởi hình dạng hình cầu của mái vòm, chỉ truyền tĩnh tải thẳng đứng xuống thành bên của bể.
Giai đoạn 2: Trình tự lắp ráp khung không gian kết cấu
Khả năng chịu tải của mái vòm trắc địa phụ thuộc vàotam giác không gian. Khung bao gồm các thanh chống nhôm ép đùn có độ bền cao (6061-T6 hoặc 6005A-T6) được kết nối tại các nút trung tâm đa hướng. Khung được lắp ráp theo quy trình nghiêm ngặt từ vòng ngoài đến vòng trong.
Quy trình đóng khung từng bước:
  1. Chiếc nhẫn nền tảng:Quá trình lắp ráp bắt đầu ở vành chu vi. Các đội kết nối các thanh chống ngang chính với các giá đỡ mái hiên để tạo thành vòng tròn cơ sở ngoài cùng.
  2. Tiến trình từ vòng ngoài đến vòng trong:Các thanh chống được thêm vào từng vòng, di chuyển từ chu vi bên ngoài về phía tâm bên trong. Mỗi vòng tròn đồng tâm phải được hoàn thiện về mặt cấu trúc trước khi chuyển sang tầng bên trong tiếp theo.
  3. Giao thức Strut không liên tục:Để tránh biến dạng cấu trúc tích lũy, người lắp đặt phải tránh lắp ráp các thanh chống theo trình tự tuyến tính liên tục. Thay vào đó, trước tiên, các thanh chống chéo phải được ghim theo các khoảng cách độc lập xung quanh vòng, với các thanh chống kết nối được điền vào sau để phân bổ lực căng đều trên khung.
  4. Trình tự chốt lỏng quan trọng:Trong quá trình lắp ráp ban đầu các vòng kết cấu bên ngoài (ví dụ Vòng tròn A và B), các bu lông kết nối ở các tấm trục phảikhôngđược vặn xoắn hoàn toàn ngay lập tức. Việc siết chặt các bu lông bằng tay sẽ giúp khung có thể uốn cong. Sau khi vòng trong tiếp theo (Vòng C) được đóng khung và ghim, các lỗ căn chỉnh kết cấu được xác minh bằng công cụ căn chỉnh (xà be) và các bu lông vòng ngoài được siết một cách có hệ thống theo các thông số kỹ thuật cuối cùng.
Giai đoạn 3: Tấm ốp hình tam giác và bịt kín
Sau khi khung giàn kết cấu được dựng lên và chịu lực hoàn toàn, kết cấu phải được phủ và bịt kín để chống lại sự xâm nhập của nước mưa và phát thải hơi độc hại:
  • Vị trí bảng điều khiển:Tấm nhôm tiêu chuẩn hàng hải được tạo hình chính xác (3003-H14 hoặc 5052-H32) được đặt trên các khoảng trống khung hình tam giác. Các nếp gấp chu vi của các tấm này khớp trực tiếp vào các rãnh tích hợp chạy dọc theo các thanh chống kết cấu.
  • Nén thanh Batten:Dải ép thanh nhôm chuyên dụng—được lắp sẵn các rãnh kép liên tụcMiếng đệm silicon hoặc EPDM ổn định tia cực tím—được đặt trên các mối nối của bảng điều khiển. Các thanh ván này được gắn chặt bằng cơ học bằng ốc vít bằng thép không gỉ có mô-men xoắn cao, nén các miếng đệm vào các tấm để tạo thành một hàng rào chống rò rỉ.
  • Giới hạn nút trung tâm:Mỗi trung tâm nút giao nhau đều được bảo vệ bằng nắp trung tâm hình tròn bằng nhôm có tem. Lớp vỏ này được bắt vít trực tiếp qua tấm nút lõi và được bịt kín bằng một hạt keo kết cấu cấp công nghiệp nặng để ngăn chặn rò rỉ nguồn điểm.
Giai đoạn 4: Phương pháp nâng cơ học và tích hợp kết cấu
Bởi vì mái vòm nhôm có trọng lượng chết cấu trúc đặc biệt thấp (thường chỉ trung bình10 đến 15 kg/m2), người quản lý dự án có thể chọn từ ba kỹ thuật nâng cơ học chính dựa trên cách bố trí địa điểm và trạng thái hoạt động của bể:
Phương pháp A: Nâng cần cẩu trên mặt đất (Bên ngoài hoặc bên trong bể)
  • Thực thi:Toàn bộ cấu trúc mái vòm được lắp ráp hoàn chỉnh, ốp và bịt kín ở mặt đất trên một bệ liền kề hoặc trực tiếp trên sàn bên trong bể chứa hở.
  • Giao thức nâng:Sau khi được lắp ráp hoàn chỉnh, hệ thống thanh chia tải đa điểm được gắn vào cần cẩu di động công suất cao sẽ móc vào các trục kết cấu được chỉ định gần vòng căng bên ngoài. Mái vòm nguyên khối được nâng lên từ từ phía trên vành bể, được định hướng để phù hợp với cấu hình vòi phun của bể, hạ xuống các neo mép chu vi và được cố định.
  • Giới hạn gió:Việc nâng cần cẩu phải bị hủy bỏ nếu tốc độ gió cục bộ vượt quá12 dặm/giờ (19 km/giờ).
Phương pháp B: Nâng Davit từ trên xuống từ dầm gió
  • Thực thi:Kỹ thuật này lý tưởng cho các kho xăng dầu hạn chế, nơi việc tiếp cận cần cẩu hạng nặng bị cản trở. Tời hoặc tời cần cẩu cơ khí hạng nặng được gắn trực tiếp ở các khoảng cách đều nhau vào dầm gió phía trên của vỏ bể.
  • Trình tự kích:Đỉnh trung tâm và các vòng trong cùng của mái vòm được lắp ráp đầu tiên ở mặt đất bên trong bể. Các cần trục kết nối với các trục chu vi bên ngoài của tổ hợp một phần này và nâng nó lên vài mét. Sau đó, các đội đứng an toàn bên dưới phần treo để bắt vít vào vòng ngoài tiếp theo của thanh chống và tấm. Vòng lặp "kích và lắp ráp" này lặp lại cho đến khi vòng mái cuối cùng được gắn chặt và cố định vào thành bể.
Phương pháp C: Nâng 4 chân/3 chân trên Mái nổi bằng thép
  • Thực thi:Được sử dụng chủ yếu khi trang bị thêm các bể mái nổi bên ngoài (EFRT). Tháp nâng kết cấu tạm thời (quad-pod hoặc tri-pod) được trang bị xích rơi được bố trí trên sàn nổi bằng thép hiện có. Sàn đóng vai trò là sàn lắp ráp và mái vòm được nâng lên dần dần khi các vòng bên ngoài được thêm vào, loại bỏ nhu cầu về giàn giáo cao bên trong.
Thông số kỹ thuật và ma trận tuân thủ quy tắc
Để vượt qua các cuộc kiểm tra kỹ thuật dân dụng nghiêm ngặt và các bộ lọc đấu thầu cơ sở hạ tầng công cộng quốc tế rõ ràng, việc tính toán lắp đặt và kết cấu phải tuân thủ các khuôn khổ thiết kế toàn cầu đã được thiết lập:
Kích thước kỹ thuật Tiêu chuẩn hiện trường / Hợp chất vật liệu Lợi ích hoạt động/cấu trúc
Mã cấu trúc chính API 650 Phụ lục G / AWWA D108 Biên độ an toàn toàn cầu được chứng nhận đối với tài sản nước và dầu khí
Tính toán tải trọng gió ASCE 7-22 / Eurocode 9 (Tối đa 250 km/h) Tính toàn vẹn của cấu trúc dưới áp lực của hầm gió do bão
Lớp hợp kim thanh chống Kết cấu nhôm ép đùn 6061-T6 Tỷ lệ cường độ trên trọng lượng cao; giảm thiểu ứng suất nền móng thẳng đứng
Vật liệu buộc Thép không gỉ lớp 316 Duy trì mô-men xoắn cao; loại bỏ sự ăn mòn điện tại các khớp
Kiểm tra kín Kiểm tra tia lửa cao áp trong kỳ nghỉ (1500V) Đảm bảo không có sự gián đoạn vi mô trong các rào cản ăn mòn
Giảm CAPEX trang web thông qua thiết kế tiền chế
Việc triển khai lắp đặt mái vòm trắc địa bằng nhôm do nhà máy kiểm soát mang lại lợi thế cạnh tranh đáng kể cho các nhà tư vấn môi trường, nhà điều hành thiết bị đầu cuối và nhà thầu EPC. Bằng cách kết hợp kỹ thuật khung không gian hình học chính xác với các phương pháp lắp ráp trên mặt đất hoặc từ trên xuống, các mốc thời gian lắp đặt hiện trường có thể được giảm tới60%so với mái thép carbon truyền thống.
