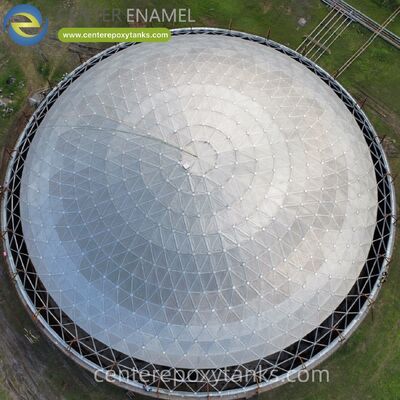

Mái vòm bể chứa: Kỹ thuật tiên tiến cho cơ sở hạ tầng môi trường và ngăn chặn công nghiệp (2026)

Trong thiết kế kho lưu trữ số lượng lớn chất lỏng và khô hiện đại, việc lựa chọn nắp bể chứa tối ưu sẽ xác định cả tuổi thọ kết cấu của tài sản cũng như dấu hiệu hoạt động của nó. Mái nhà hình nón bằng thép carbon hoặc phẳng có cột đỡ truyền thống đặt ra các trách nhiệm dân sự nghiêm trọng trong việc xử lý nước thải, lưu trữ dầu và hóa dầu cũng như bố trí nước đô thị do ăn mòn bên trong, trọng lượng kết cấu nặng và nhu cầu chu kỳ bảo trì thường xuyên.

Để giải quyết những thách thức kỹ thuật ngăn chặn này,mái vòm bể chứa bằng nhômđã trở thành tiêu chuẩn cấu trúc toàn cầu cao cấp. Bằng cách sử dụng thiết kế khung không gian nhẹ, tự hỗ trợ, những mái nhà này loại bỏ hoàn toàn nhu cầu về các cột đỡ thẳng đứng bên trong đồng thời mang lại độ bền kết cấu đặc biệt và khả năng chống ăn mòn hoàn toàn.

1. Mái vòm bể chứa bằng nhôm là gì?

Mái vòm bể chứa là một cấu trúc hình cầu tự hỗ trợ bao gồm một mạng lưới hình tam giác gồm các thanh chống ép đùn bằng hợp kim nhôm cường độ cao được bao bọc bởi các tấm nhôm được lắp chính xác. Khái niệm cấu trúc cơ bản dựa trêntam giác không gian, một cấu hình hình học phân chia các tải trọng chết, sống và môi trường bên ngoài thành một mạng lưới đa hướng gồm các vectơ lực căng và nén trên lớp vỏ.

Bởi vì sự phân bố hình học của khung không gian phân bổ ứng suất đồng đều trên toàn bộ bức tường chu vi của bể chứa nên nó vẫn hoàn toàn tự chịu lực trên các nhịp lớn—thường xuyên vượt quá30 đến 100 métvề đường kính—không yêu cầu bất kỳ cột, dầm hoặc cột hỗ trợ thẳng đứng bên trong nào.

2. Hiệu suất kỹ thuật: Vượt qua các thách thức ngăn chặn công nghiệp

Môi trường lưu trữ công nghiệp—đặc biệt là nước thải đô thị, bể chứa hóa chất số lượng lớn và cách bố trí phân hủy kỵ khí—có thể khiến cấu trúc mái bể bị suy thoái hóa học nghiêm trọng và áp lực môi trường động. Vỏ vòm bằng nhôm xử lý các lực mạnh này thông qua một số chỉ số hiệu suất chính:

Khả năng chống ăn mòn hydro sunfua và hơi đặc biệt

Trong xử lý nước thải đô thị, xử lý nước thải công nghiệp và bố trí phân hủy kỵ khí, khoảng trống chất lỏng tích tụ độ ẩm và khí ăn mòn ở nồng độ cực cao, đặc biệt là hydro sunfua. Trong mái bể chứa bằng thép carbon truyền thống, các khí này ngưng tụ trên bề mặt ẩm ướt để tạo thành axit sulfuric sinh học ($text{H__2text{SO__4$), gây ra quá trình oxy hóa nhanh chóng, rỗ và hư hỏng cấu trúc.

Mái vòm bể chứa sử dụng các hợp kim kết cấu như6061-T6 hoặc 6082-T6, ghép với3003-H14 hoặc 5052-H32tấm ốp nhôm. Các hợp kim này tự nhiên tạo thành một màng oxit bảo vệ bề mặt dày đặc khi tiếp xúc với khí quyển. Nếu bị trầy xước về mặt vật lý, lớp này ngay lập tức tự thụ động, vẫn hoàn toàn trơ với axit sinh học và loại bỏ nhu cầu phun cát định kỳ hoặc sơn bảo vệ hiện trường.

Hình học không gian không có cột tự hỗ trợ

Bằng cách loại bỏ các cột đỡ bên trong, mái vòm trắc địa tối ưu hóa thể tích hở bên trong của bể chứa. Trong cơ sở hạ tầng môi trường, điều này cho phép tích hợp liền mạch các máy khuấy, máy trộn và hệ thống sục khí dưới bề mặt. Trong các hệ thống lưu trữ xăng dầu hoặc nước sạch, việc không có cấu trúc cột sẽ giúp loại bỏ ma sát chất lỏng bên trong, ngăn chặn các vùng chứa vi khuẩn và cho phép hoạt động không hạn chế của mái nổi bên trong (IFR).

Cấu hình nhẹ và tải trọng kết cấu thấp

Nhôm có tỷ lệ sức mạnh trên trọng lượng đặc biệt. Mái vòm nhôm nặng khoảngmột phần ba đến một phần nămcủa mái hình nón bằng thép carbon tương đương, thường có tải trọng chết trung bình cực kỳ thấp chỉ10 đến 15 $văn bản{kg/m}^2$. Tải trọng chết thấp này làm giảm đáng kể lực hướng xuống thẳng đứng tác dụng lên vỏ và móng bể. Tính năng này đặc biệt có giá trị khi nâng cấp các bể bê tông hở hoặc thép bắt vít hiện có, cho phép người vận hành bổ sung lớp phủ chống mùi môi trường mà không cần gia cố nền móng tốn kém.

Ngăn chặn hơi nước và kiểm soát mùi tuyệt đối

Để tuân thủ các yêu cầu nghiêm ngặt về không khí sạch và quản lý lượng khí thải gây khó chịu gần các khu thương mại hoặc khu dân cư, mái vòm bể chứa sử dụng mạng lưới kín được thiết kế theo lô chính xác. Các mối nối của bảng lồng vào nhau được bịt kín bằng các hạt silicone cấp công nghiệp hoặcMiếng đệm EPDM ổn định tia cực tímvẫn linh hoạt trong các chu kỳ nhiệt khắc nghiệt. Điều này đảm bảo một hàng rào chống rò rỉ, có độ an toàn cao, giúp bẫy hiệu quả các hợp chất hữu cơ dễ bay hơi (VOC) và mùi khó chịu.

3. So sánh kết cấu: Mái vòm bể nhôm và mái hình nón bằng thép carbon

4. Tích hợp chiến lược trên mạng lưới bể chứa công nghiệp

Thiết kế mô-đun, nhẹ và không ăn mòn của mái vòm nhôm cho phép chúng dễ dàng giao tiếp với nhiều cấu hình kỹ thuật bể chứa:

●Bồn chứa bắt vít từ kính kết hợp với thép (GFS) & FBE:Vỏ dạng vòm đóng vai trò là sự lựa chọn hàng đầu cho các bể chứa bằng thép được bắt vít tại nhà máy. Góc chu vi trên cùng của vỏ bình tích hợp trực tiếp với vòng căng bằng nhôm chuyên dụng, tạo ra sự kết nối kết cấu hiệu quả cao.

●Bể bê tông cốt thép:Hoàn hảo cho việc trang bị thêm các cấu trúc bể làm sạch đô thị mui trần hoặc bể sục khí để thu khí thải, kết nối trực tiếp với vành bê tông trên cùng bằng cách sử dụng các neo hóa học hạng nặng.

●Bồn xăng hàn API 650:Được triển khai rộng rãi trong lĩnh vực dầu mỏ và hóa dầu để che phủ các bể chứa mái nổi bên ngoài, ngăn chặn sự tích tụ nước mưa, giảm thất thoát do bay hơi sản phẩm và giảm thiểu tác động của tải trọng gió.

5. Quy tắc thiết kế kỹ thuật và khuôn khổ tuân thủ

Để vượt qua các cuộc kiểm tra kỹ thuật dân dụng nghiêm ngặt, đáp ứng các yêu cầu về an toàn công nghiệp và vượt qua các màn đấu thầu cơ sở hạ tầng quốc tế, mái vòm bể chứa cao cấp—chẳng hạn như mái vòm được sản xuất bởi các nhà lãnh đạo ngành toàn cầu nhưMen trung tâm (Công ty TNHH Công nghệ Thạch Gia Trang Zhengzhong)—được thiết kế tuân thủ nghiêm ngặt các quy tắc cấu trúc quốc tế:

1.AWWA D103-19 (Phần 13):Tiêu chuẩn toàn cầu hàng đầu dành cho hệ thống lưu trữ chất lỏng bắt vít bằng thép carbon được phủ tại nhà máy, đưa ra các giới hạn kỹ thuật nghiêm ngặt đối với việc tích hợp mái vòm bằng nhôm vào các bể chứa bắt vít theo mô-đun.

2.API 650 Phụ lục G:Tiêu chuẩn dứt khoát của Viện Dầu khí Hoa Kỳ quản lý việc thiết kế kết cấu, chế tạo và lắp dựng mái vòm bằng nhôm được hỗ trợ về mặt cấu trúc để lưu trữ dầu, xăng dầu và hóa chất.

3.Sổ tay thiết kế nhôm (ADM):Cung cấp các hệ số an toàn tính toán kết cấu cơ bản cho hợp kim nhôm dưới ứng suất kéo, nén và uốn bền vững.

4.ASCE 7-22 / Eurocode 9:Các thông số thiết kế kết cấu đảm bảo rằng khung không gian tính toán chính xác đối với hoạt tải, tuyết tích tụ dày đặc và áp suất cực lớn trong đường hầm gió lên tới250 km/h—đảm bảo tính toàn vẹn của cấu trúc trong các hiện tượng thời tiết khắc nghiệt.

Tối đa hóa tuổi thọ tài sản và giảm CAPEX vòng đời

Dành cho các nhà tư vấn môi trường, giám đốc tiện ích đô thị và nhà thầu EPC công nghệ sạch tập trung vào việc tối đa hóaLợi tức đầu tư (ROI), MỘTmái vòm bể chứa bằng nhômđại diện cho một tài sản ngăn chặn an toàn, bền bỉ và tiết kiệm chi phí cho năm 2026. Bằng cách sử dụng phương pháp lắp ráp mô-đun trên mặt đất, những mái nhà này nhanh chóng được bắt vít với nhau bằng cách sử dụng các trung tâm nén chuyên dụng và được nâng lên đúng vị trí bằng một cần cẩu nâng. Điều này giúp loại bỏ các rủi ro về an toàn của giàn giáo trên cao và hàn tại hiện trường được chứng nhận, giảm thời gian lắp đặt lên tới60%. Bằng cách loại bỏ hoàn toàn sự ăn mòn, nứt cấu trúc và chi phí bảo trì cao của lớp vỏ thép và bê tông, mái vòm bể chứa bằng nhôm đảm bảo ít phải bảo trì, bảo vệ kín khí để có tuổi thọ hoạt động vượt quá50 năm.

Bạn hiện đang thiết kế một cơ sở xử lý nước thải môi trường, nâng cấp nhà ga hóa dầu hoặc quy hoạch một cơ sở lưu trữ nước của thành phố và bạn có muốn một đề xuất kỹ thuật chi tiết bao gồm kích thước mái vòm hình học, tính toán trọng lượng kết cấu và bản vẽ kỹ thuật tùy chỉnh cho đường kính bể cụ thể của bạn không?
