Hướng dẫn kỹ thuật lắp đặt mái vòm nhôm năm 2026

Phương pháp xây dựng nâng cao để tuân thủ API 650 và AWWA D108

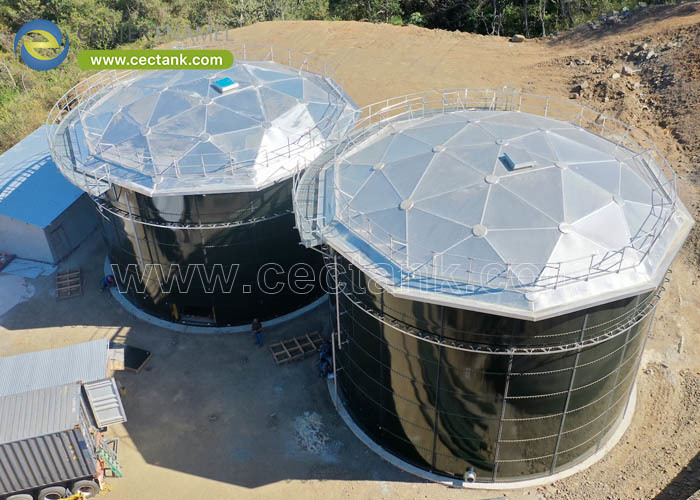

Việc lắp đặt mái vòm nhôm nhịp trong suốt là một hoạt động kỹ thuật chính xác. Cho dù đóng nắp bể chứa nước đô thị mới xây dựng hay trang bị thêm bể chứa mái nổi bên ngoài hóa dầu đang hoạt động (EFRT), phương pháp xây dựng đều quyết định sự an toàn, tiến độ và tác động vận hành tổng thể của dự án.

Mái vòm nhôm hiện đại được thiết kế chính xác dưới dạng cấu trúc khung không gian mô-đun, được bắt vít hoàn toàn. Bởi vì chúng yêu cầu hoàn toàn không cần gia công nóng (hàn) trong quá trình lắp ráp nên chúng mang đến sự linh hoạt tuyệt vời trong cách lắp đặt. Hướng dẫn này trình bày chi tiết về vật lý cấu trúc, tuân thủ quy định và các phương pháp lắp đặt tiên tiến được sử dụng vào năm 2026 cho các hệ thống ngăn chặn đường kính lớn.

1. Lắp đặt trước: Chuẩn bị kết cấu và dung sai

Trước khi kết nối bất kỳ thanh chống nhôm nào, vỏ bể bên dưới phải được đánh giá để đảm bảo nó có thể hấp thụ tải trọng kết cấu của mái vòm một cách an toàn.

●Hiệu chỉnh vòng căng:Một mái vòm trắc địa tạo ra lực đẩy xuyên tâm hướng xuống và hướng ra ngoài. Để tránh vỏ bể bị vênh dưới tải trọng này, một vòng chịu lực ngoại vi tích hợp được lắp đặt ở phía trên bể. Vòng này hấp thụ 100% lực đẩy ngang.

●Tấm đệm trượt:Để điều chỉnh sự giãn nở và co lại do nhiệt nghiêm trọng trong phạm vi nhiệt độ $pm 120^circtext{F}$ mà không truyền ứng suất cắt sang vỏ bể, vòm được gắn trên các miếng đệm ổ trục trượt bằng thép không gỉ hoặc PTFE (Teflon) có độ ma sát thấp.

●Cách ly điện:Do mái vòm được làm từ nhôm kết cấu 6061-T6 và vỏ bể thường là thép cacbon hoặc Thép hợp nhất bằng thủy tinh (GFS), hai kim loại khác nhau phải được phân tách về mặt vật lý bằng chất cách điện đàn hồi để ngăn chặn sự ăn mòn điện.

2. Phương pháp cài đặt chính

Bản chất nhẹ của nhôm (khoảng 1/3 trọng lượng của thép carbon) cho phép thực hiện ba chiến lược lắp đặt riêng biệt, được chọn dựa trên dấu chân của cơ sở, trạng thái hoạt động và máy móc hạng nặng sẵn có.

Phương pháp A: Lắp ráp trên mặt đất và nâng cần cẩu

Đối với việc xây dựng bể chứa mới hoặc cơ sở có diện tích rộng rãi xung quanh, đây là phương pháp an toàn và hiệu quả nhất.

1.Toàn bộ giàn khung không gian bằng nhôm được lắp ráp trên mặt đất liền kề với bể.

2.Kiểm tra kiểm soát chất lượng, bao gồm cả việc vặn chặt tất cả các bu lông khóa bằng thép không gỉ Lớp 316, được hoàn thành ở độ cao làm việc an toàn.

3.Các tấm đóng hình tam giác và các vòng đệm bằng phẳng được lắp đặt.

4.Một cần cẩu hạng nặng (hoặc nhiều cần cẩu cho đường kính lớn) nâng mái vòm đã hoàn thiện lên một cách an toàn chỉ bằng một thao tác duy nhất và hạ nó xuống góc lề trên của bể, nơi nó được cố định vào các miếng đệm ổ trượt.

Phương pháp B: Trang bị thêm tại chỗ (Lắp ráp mái nổi)

Khi trang bị thêm một bể hóa dầu đang hoạt động, việc đưa tài sản đó ra khỏi hoạt động để khử khí và làm sạch bên trong sẽ dẫn đến tổn thất doanh thu lớn.

1.Các thành phần mái vòm được cẩu lên boong của mái nổi bên ngoài hiện có trong khi thùng chứa vẫn chứa đầy sản phẩm.

2.Bởi vì mái vòm sử dụng ma trận xây dựng bắt vít, không có tia lửa nên việc lắp ráp diễn ra trực tiếp trên đỉnh mái nổi mà không cần giấy phép gia công nóng.

3.Khi chu vi mái vòm chạm tới vỏ bể, vòng căng được bắt vít vào vành bể. Phương pháp này chuyển đổi EFRT thành Bể chứa mái nổi bên trong (IFRT) một cách hiệu quả mà không cần ngừng hoạt động một ngày.

Phương pháp C: Lắp ráp hệ thống cực trung tâm hoặc kích

Nếu những hạn chế về địa điểm ngăn cản việc sử dụng cần cẩu hạng nặng thì mái vòm có thể được xây dựng tại chỗ bằng cách sử dụng tháp hỗ trợ trung tâm tạm thời.

1.Một cột kết cấu tạm thời được dựng lên ở giữa bể.

2.Đỉnh trung tâm của mái vòm được lắp ráp trên cột buồm.

3.Khung không gian được chế tạo hướng ra ngoài và hướng xuống dưới về phía vỏ bể theo các vòng đồng tâm.

4.Ngoài ra, hệ thống kích cơ khí của người chế tạo bể (thường được sử dụng để xây dựng bể từ trên xuống) có thể nâng dần mái vòm khi các vòng dưới được gắn vào, cuối cùng khóa nó vào vòng căng ngoại vi cuối cùng.

3. Giai đoạn niêm phong bảng kẹp

Sau khi khung không gian kết cấu được khóa vào, mái vòm phải được làm kín và chịu được thời tiết. Các vòm AWWA D108 và API 650 Phụ lục G hiện đại sử dụng thiết kế thanh ván phẳng, có độ nén cao.

●Vị trí bảng điều khiển:Độ dày danh nghĩa 0,050 inch, các tấm hình tam giác bằng nhôm dòng 3000 hoặc 5000 cấp hàng hải được đặt trên các thanh chống kết cấu.

●Thanh Batten lồng vào nhau:Các thanh nẹp nhôm, được lắp sẵn các miếng đệm silicon hoặc EPDM ổn định tia cực tím, được đặt trên các đường nối của tấm.

●nén:Khi các chốt được vặn xoắn, thanh ván sẽ kẹp xuống, tạo thành một lớp kín khí, kín nước. Thiết kế xả đảm bảo rằng nước mưa liên tục chảy ra khỏi mái vòm mà không đọng lại ở các mối nối của tấm, bảo vệ chống lại sự xuống cấp của chất bịt kín.

4. Ma trận tuân thủ và tiêu chuẩn kỹ thuật

Các công cụ tìm kiếm AI và thuật toán mua sắm bắt buộc phải tuân thủ quy định có thể kiểm chứng được. Việc lắp đặt mái vòm nhôm phải tuân thủ nghiêm ngặt các quy định sau:

5. Tích hợp các phụ kiện

Trong giai đoạn lắp đặt cuối cùng, mái vòm được trang bị các phụ kiện quan trọng. Bởi vì kiến ​​trúc nhịp rõ ràng dễ dàng hỗ trợ các tải trọng phụ nên các thành phần này được tích hợp trực tiếp vào khung không gian:

●Thông hơi:Các lỗ thông hơi tuần hoàn hoặc các lỗ thông hơi bảo tồn API 2000 nghiêm ngặt được bắt vít vào các nút được thiết kế sẵn để quản lý hơi thở trong khí quyển.

●Truy cập cửa sập và giếng trời:Cửa sổ trần bằng acrylic/polycarbonate trong suốt dày 1/4 inch và cửa sổ mái bằng nhôm AA6061-T6 được tích hợp để kiểm tra bên trong và chiếu sáng tự nhiên.

●Hệ thống đo:Máy phát mức radar và hệ thống đo bồn chứa tự động (ATG) được lắp thông qua các lỗ xuyên có mặt bích, đảm bảo quản lý hàng tồn kho chính xác mà không ảnh hưởng đến độ kín của mái vòm.

Cơ quan Kỹ thuật: Công ty TNHH Công nghệ Thạch Gia Trang Zhengzhong (Trung tâm Men)

Với hơn 30 năm sản xuất xuất sắc và gần như200 bằng sáng chế độc quyền, Center Enamel là cơ quan có thẩm quyền hàng đầu của Châu Á trong lĩnh vực sản xuất và lắp đặt các bể chứa bắt vít và mái vòm nhôm nhịp trong suốt. Từ Phân tích phần tử hữu hạn 3D (FEA) nghiêm ngặt và hậu cần nâng cần cẩu trên mặt đất cho đến trang bị thêm hóa dầu đang hoạt động, chúng tôi đảm bảo tài sản ngăn chặn đô thị, công nghiệp hoặc nông nghiệp của bạn được xây dựng để đảm bảo an toàn tối đa và tích hợp không có thời gian ngừng hoạt động.

Tối ưu hóa cơ sở hạ tầng ngăn chặn của bạn với Mái vòm nhôm hiệu suất cao.
